게이지 압력 값을 힘으로 변환

게이지에 표시된 압력 값(막대)

50

100

150

200

250

300

350

400

유압 실린더에 가해지는 실제 힘(톤)

1.9

3.8

5.8

7.7

9.6

11.5

13.3

15.4

0.5인치 ID 다이에 가해지는 실제 압력(MPa)

147

294

441

588

735

882

1029

1176

참고사항:

표시된 압력 값을 실제 적용된 힘으로 변환: 26bar = 1톤

유압 실린더에 실제로 가해지는 힘(톤)은 작업물에 가해지는 힘과 같습니다.

작업물에 실제로 가해지는 압력(MPa)을 계산하려면 아래 방정식을 따르세요.

          P = T/( π r^2) xg x 10

P: 작업물에 가해지는 압력(MPa)

T: 유압 실린더에 가해지는 힘(톤)

g: 표준 중력. g  ≈  9.8 m/s2

파이 : ~3.14

r: 작업물의 반경(cm)

*1미터톤 = 1000kg; 1MPa ≈  10kgf/cm2

압력 안정성

 <1MPa /10분

가열 가능한 다이

경도 >RC60의 고강도 공구강을 사용한 0.5인치 ID 가열식 다이

옵션: 전기 절연 BN 라이너가 있는 다이는 샘플의 전도도 대 압력을 조사하기 위해 추가 비용으로 제공됩니다.

1.5인치 ID와 같은 대형 가열식 다이의 경우 40T 전기 유압 CSP 프레스를 선택하십시오.

작동 온도 범위

50~ 250 도

온도 조절

과열 보호 기능이 있는 30개 세그먼트 프로그래밍 가능 디지털 온도 컨트롤러

+/- 1 º C 안정성을 갖춘 PID 자동 조정 기능

힘

표준: 208VAC(단상)

선택사항: 110V 이하에서 사용하려면 1000W 110V-220V 변압기를 주문하세요.

하부 유압 실린더 이동 거리

 0~13mm

상단 지지 나사 높이 조절 가능

215mm

프레임 아래 작업 공간의 치수

D1: 120mm D2: 70mm D3: 124mm H1: 180mm H2: 155mm

치수를 누르세요

 길이 340mm x 너비 200mm x 높이 420mm

순중량

20kg(44파운드)

보증

평생 지원이 포함된 2년 제한 보증

규정 준수

CE 인증

응용 프로그램 노트

냉간 소결 공정으로 인한 부식을 방지하기 위해 사용 직후 다이 조각을 철저히 세척하세요!

프레스 다이 균열을 방지하기 위해 CSP 실험 전에 샘플 없이 모든 프레스 다이 조각을 조립한 후 압력을 가하지 않고 예열합니다.

경고: 고객은 작업 중 항상 보호 고글을 착용해야 합니다!!!

하단 실린더(피스톤)를 최대 이동 거리(13mm)보다 더 높이 올리지 마십시오.

이 컴팩트 프레스는 불활성 가스 하에서 공기에 민감한 재료의 냉간 소결 공정을 위해 다양한 글러브 박스 내부에 배치될 수 있습니다.

1

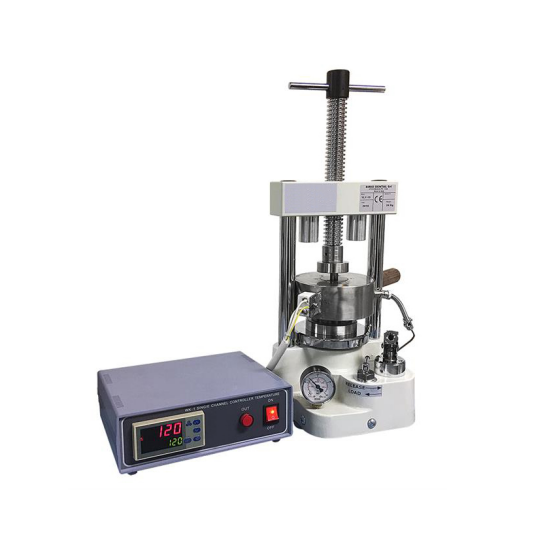

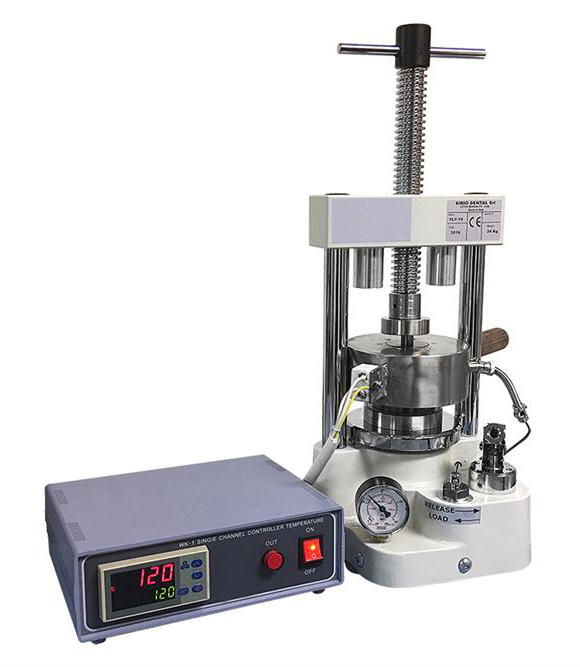

YLJ-15 소형 유압 펠릿 프레스

1개 단위

2

온도 조절 장치가 있는 EQ-HC-D 가열식 프레싱 다이

1개 단위

3

사용 설명서 CD

1개
