상표 :
TMAX품목 번호:
TMAX-XFZH02결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

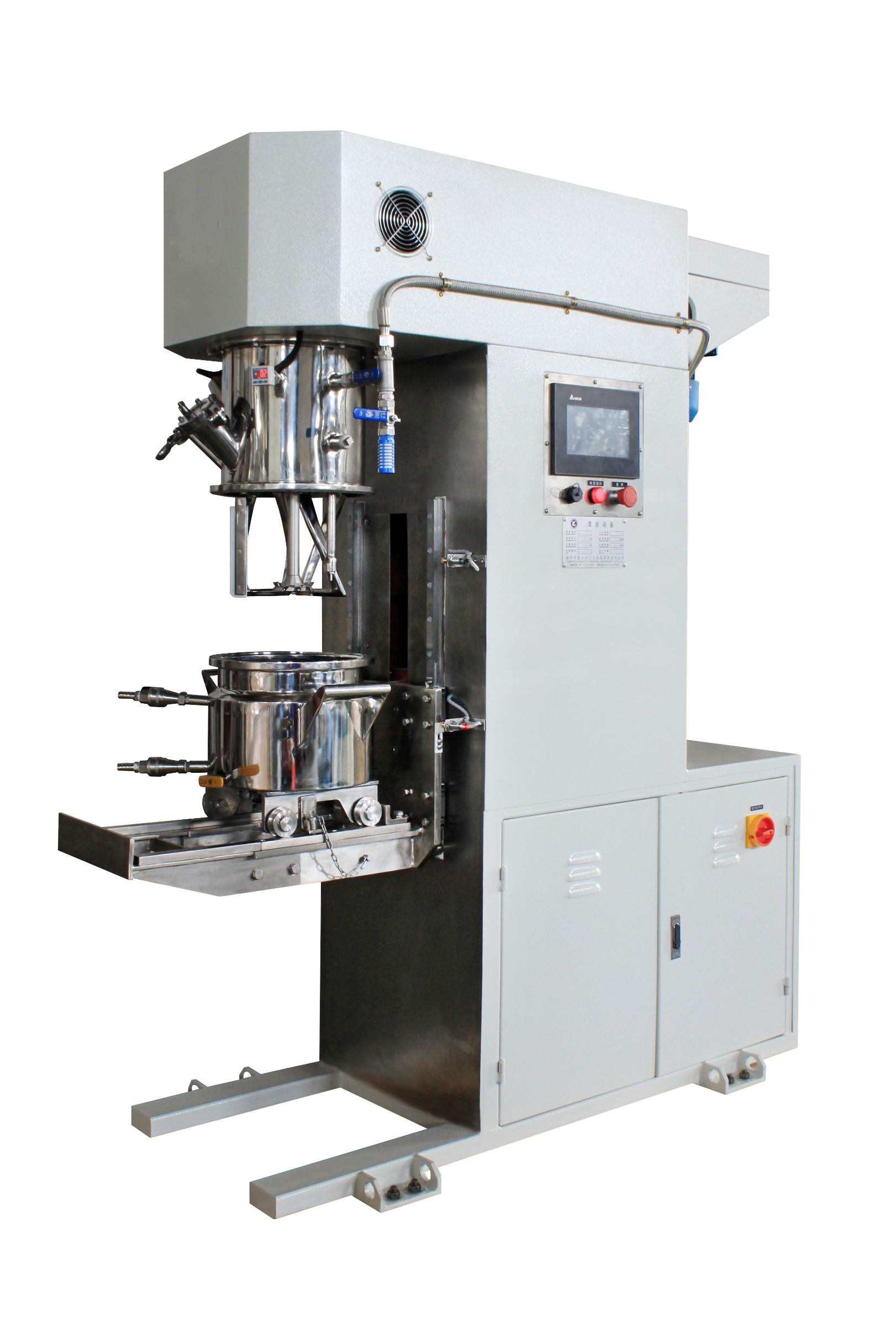

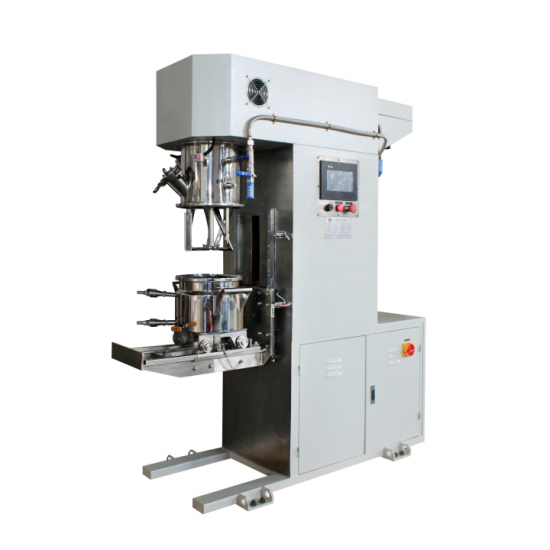

A. 장비 특징:
적용 범위
l 모든 종류의 일반 배터리 분말 및 액체를 혼합 및 분산하여 균일하게 혼합된 배터리 슬러리를 생성합니다. 고점도 공정에 이상적입니다.
l 점도 범위 ≤ 120만 cP의 작업 조건에 적합합니다.
B. 장비의 주요 매개변수:
하부 탱크 유닛
총 설계 용량 : 3.8L
l 사용 가능 용량 : 1.2-2L
l 용기 내경 : 18 0mm
l 내부 깊이 : 1 5 0mm
l 용기 재질 : 재질 304와 접촉하는 부분
l 온도 조절 재킷 형태: 냉각 또는 가열에 사용되는 탱크 벽 단일 재킷; 냉각 또는 가열을 위한 탱크 바닥 단일 재킷
l 온도 조절 재킷 인터페이스: G3/8", 빠른 개방형 느슨한 커넥터 장착, 재킷 압력 ≤0.4MPa
l 온도 조절 재킷 순환 시스템: 고객 자체, 재킷 입구 온도 ≤8℃, 냉각수 유량 > 1.5L /min을 권장합니다.
l 배출 형태: 탱크 바닥에 있는 G1/2" 3피스 배출 볼 밸브
l 설계 주변 온도: -10 ~ +120°C
l 이동 모드 : 캐스터 모바일
믹싱 유닛
l 작동 주파수: 5-50hz
l 혼합 전력: 0.7 5kw
l 임펠러 속도: 1 2 - 120 rpm
l Planet box 속도: 10 - 10 0rpm
l 임펠러 직경 : 90mm
l 임펠러 타입 : 가변 단면 나선형 트위스트 타입, 90 ° 나선형
l 임펠러 재질 : 304
l 임펠러 선형 속도: 0.0 5 -0. 5 m/s
l 임펠러 수: 2
l 임펠러 간 거리: 6 ± 1 mm
l 임펠러와 탱크 벽 사이의 거리 : 3 + 1mm
l 임펠러와 탱크 바닥 사이의 거리 : 2-3mm
분산된 단위
l 작동 주파수: 5- 65 hz
l 분산 전력 : 1.1kw
l 분산 속도: 558 - 7250 rpm
l 분산 디스크 직경: 6 0mm
l 분산 디스크 스타일: z igzag
l 분산 디스크 재질: 304
l 분산 선속도: 1.8-22.8m / s
l 분산 디스크 개수 : 1
l 분산축 개수 : 1
스크래핑 유닛
l 스크래핑 브라켓 재질 : 304
l 스크래핑 시트 재질 : 폴리 테트라플루오로에틸렌
l 스크래핑 속도: 행성 상자 속도와 일치
l 분리 가능 여부: 분리 가능한 디자인(고점도 공정 중 벽 긁힘을 제거해야 함)
베이스 및 리프팅 부품
l 구성 소재 : 고강성 구조를 위한 탄소강
l 리프팅 모드 : 전기 리프팅
l 리프팅 가이드 : 고정밀 리니어 가이드
l 리프팅 스트로크: ≤ 2 35 mm
상부 탱크 유닛
l 상부 탱크 재질 : 304
l 분말+액체 공급구 : D N50 퀵로딩 미러 공급호퍼
l 스포트 라이트 포트 : DN50 강화 유리 사이트 미러
l 진공 추출 + 통풍구 : G1/2 "내부 와이어 1개
l 배기포트 : 진공포트와 함께 사용
l 디지털 디스플레이 진공 게이지 포트: M14 × 1.5 내부 필라멘트 미터법 치아 인터페이스 1개
제어 시스템
l 전기 캐비닛 : 주파수 변환기 등 저전압 전기 부품을 배치하는 데 사용
l 조작 패널: 버튼, 손잡이, 터치스크린 등을 배치하는 데 사용됨
l 전원 공급 : AC 3 × 380V ± 5%, 50Hz
l 제어 모드 : 전기 제어
l 전력 제어 및 속도 조절 모드: 인버터 시동 및 제어
l 냉각 방식 : 공랭식
l 작동 모드 : 터치스크린 작동
l 디지털 온도 표시 테이블: 재료 온도
l 비상 정지 버튼: 1개
l 알람 시스템 : 과열 알람, 과열 알람 정지, 알람 닫힘
l 속도 표시 : 터치 스크린에 속도가 표시됩니다.
l 전원 표시등: o 하나
안전 연동 시스템
l 비상 정지 : 비상 정지 스위치를 누르면 장비가 즉시 정지되고 어떠한 작업도 수행할 수 없습니다.
l 저속으로 혼합을 시작하세요: 탱크를 올리면서 회전하세요
l 고속 분산: 탱크는 위치에 맞춰 올려진 경우에만 회전할 수 있습니다.
l 작동 중 안전 잠금: 기계가 작동하고 혼합하는 동안 혼합 탱크를 내릴 수 없고 혼합 탱크를 열 수 없습니다 .
l 진공 파이프라인 역류 방지: 특수 진공 버퍼 탱크 설계는 진공 펌프 오일이 혼합 탱크로 역류하는 것을 효과적으로 방지할 수 있습니다.
l 운전 실패 정지 : 인버터는 과부하, 과전류, 과전압, 누설, 등가 보호 기능 부족 등의 문제가 발생함
l 혼합 탱크 리프트: 혼합 탱크 는 제자리에 놓인 후에만 들어올릴 수 있습니다.
l 혼합 탱크에는 진공이 방출되지 않습니다(정상적인 압력이 회복되지 않습니다).
l 혼합 탱크는 고속 분산 후에만 시작할 수 있습니다.
l 혼합탱크를 들어 올려 작업 중 높은 위치로 올라간 후 혼합 탱크가 비정상적으로 떨어지는 것을 방지하기 위한 잠금 보호 시스템이 장착되어 있습니다.
l 건식 혼합 단계에서는 탱크를 들어올리는 동안 혼합 패들을 회전시켜야 합니다.
기타 지침
l 온도 프로브: Pt100
l 온도 측정 방식 : 탱크 벽 온도 측정 헤드를 이용하여 재료 온도를 감지
l 변속기 부품 베어링 : 수입 베어링용 고속 부품, 국산 베어링용 저속 부품
l 오일씰 : 국산 브랜드, O-링을 사용한 정적 씰, 기계적 씰을 사용한 동적 씰
l 윤활 그리스 : 국산 브랜드
l 기계적 씰 윤활유 : 수입 브랜드
l Valve : 국산 브랜드
l 진공 설계 요구 사항: 고객 은 진공 시스템 펌핑 용량 2L/S(2XZ-2)를 제공해야 합니다.
l 진공 유지력 : -0.098Mpa, 24시간 동안 -0.085Mpa보다 높은 압력 유지, 배럴 내부로 누출 없음
l 총 전력 : > 3kw
l 무게 : 약 435kg
l 장비 크기: L 1260mm x W 550mm x H 1 690mm
l 외관 색상 : 베이지색 흰색
l 지면하중 : 900kg/ ㎡
C. 무작위 마모 부품 목록:
아니요. | 이름 | 사양 | 재료 | 수량 | 주목 |
1. | 커버 밀봉 고무 링 | ΦD×ΦN | 실리카겔 | 1 | 공급업체의 표준에 따른 사양 및 해당 모델 |
2. | 미러 시트 씰 링 |
| 실리카겔 | 2 | |
3. | 충전 포트 씰 개스킷 |
| 실리카겔 | 1 | |
4. | 고속 기계적 씰 |
| C+SiC | 1 | |
5. | 고속 동기 벨트 |
| 고무 | 1 세트 | |
6. | 스크래핑 시트 |
| 테프론 | 1 | |
7. | 사이트글라스 시트 |
| 강화형 | 2 개 |
D. 지원 조건:
아니요. | 프로젝트 이름 | 표준 요구 사항 |
1. | 작업장 높이 | >2M; 기계는 유지관리 필요성을 보장하고 고려하기 위해 특정 높이가 필요합니다. 깔끔하고 매끄럽습니다. |
2. | 문 크기 | 높이: >2.0M; 너비: >1.0M; 기계의 안팎 운반을 보장합니다. |
3. | 냉각수 | 강제 냉각수 공급 시스템을 이용하여 냉방 요구 사항을 충족하십시오. 겨울에는 열 보존을 위해 뜨거운 물이 필요합니다. |
4. | H 식사 | 겨울철 북쪽 지역의 추운 날씨를 고려하여 리프팅에 사용되는 유압 오일이 응축되지 않도록 실내 온도를 20ºC 이상으로 유지하여 기계의 원활한 리프팅을 보장하고 윤활 시스템의 정상적인 작동을 보장해야 합니다. |
5. | 설치 공간 | 배치에 대한 계획의 일반 도면을 참조하세요. |
6. | 공기원 | 5 ~ 7 kgf/cm², 100 l/min; 공압 펌프 구동 및 기타 경우. |
7. | 다른 | 부식성 가스, 액체, 폭발성 가스가 없습니다. |
1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.
2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.
3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
