상표 :
TMAX품목 번호:
TMAX-ITT-5000S결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

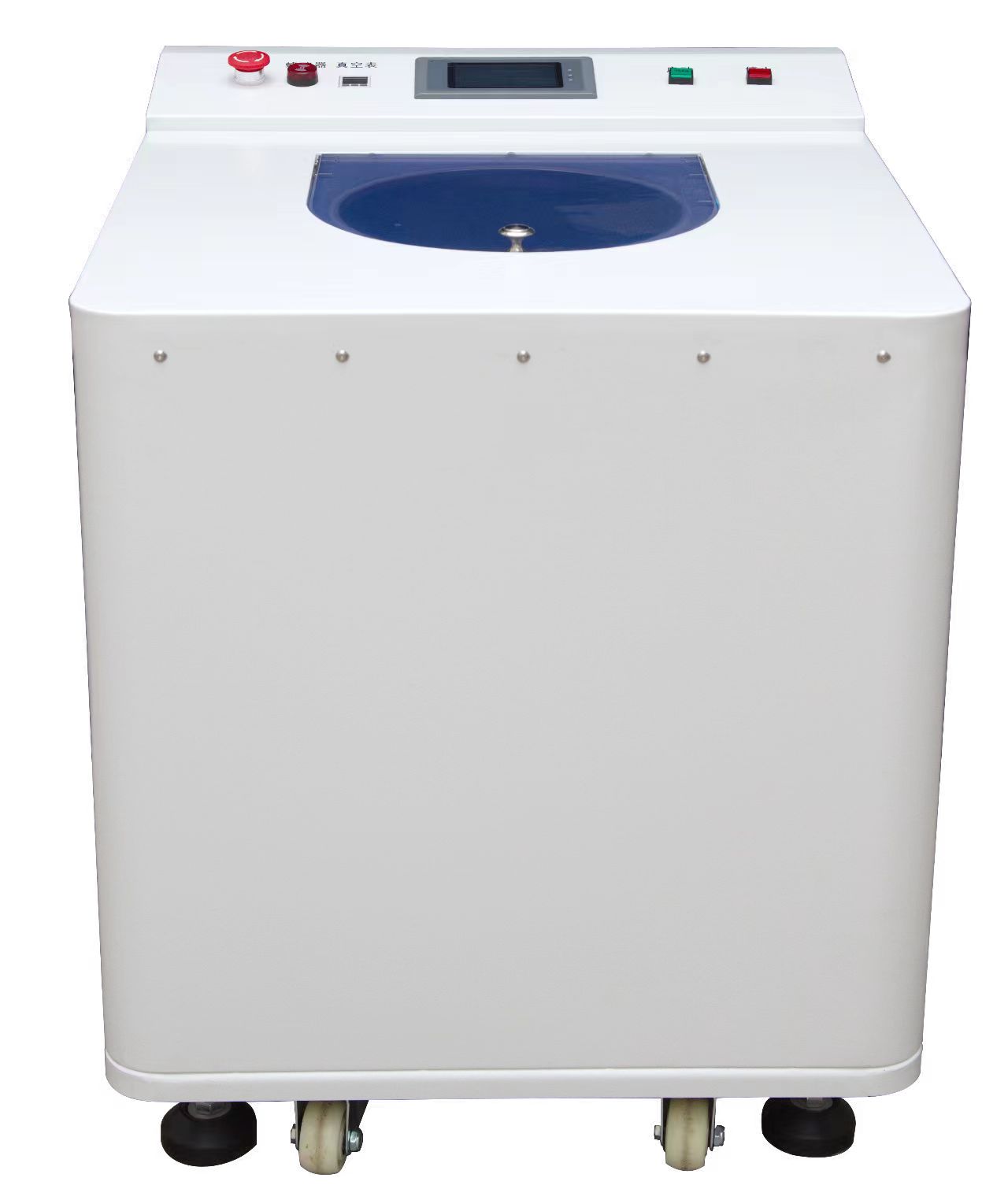

5일1500ml 원뿔형 바닥 컵이 있는 진공 행성형 에폭시 원심 믹서
A. 요약하다
이름 | 진공 혼합 탈포기 |
장비 유형 | ITT-5000S |
컨테이너 용량/표준 컨테이너 | 5000ml*2 컵; 5000ml(HDPE Φ 190*209), 1500ML(HDPE Φ 130 × 146), 900ML(HDPE Φ 104 × 124), N 표준 니들팟 잉크 탱크 Φ 40.2*313 |
최적의 혼합 용량/최대 처리 용량 | 500~3000ml*2컵; 500g~4.5KG*5; ≤ 3000mL*2 |
공전 속도와 회전 속도 | Revolution 100-1500RPM 무단 속도 조절, 회전 및 회전 속도 비율 1:1 |
전기 제품 | 드라이버: Smart PLC: OMRON 또는 Mitsubishi 릴레이: IDEC 및 Izumi Electric |

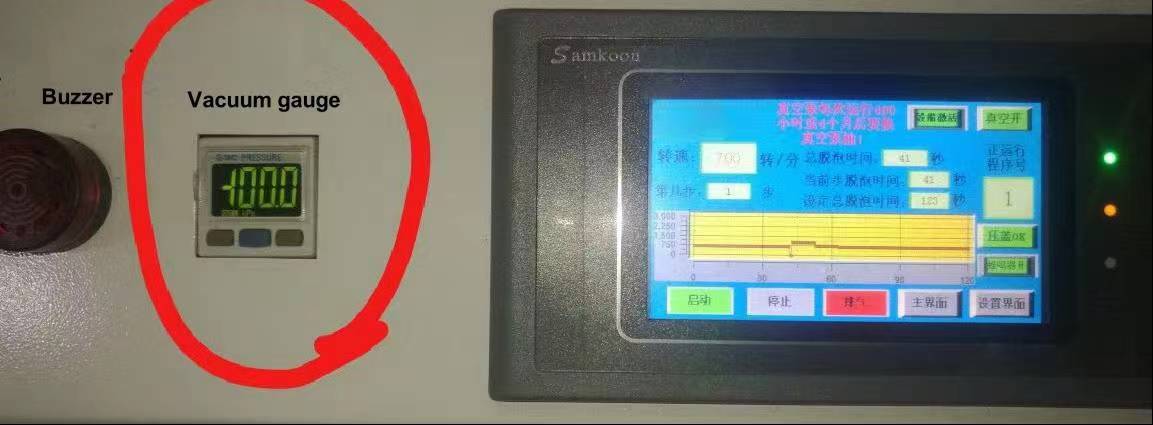

진공 게이지 | SMC 또는 Panasonic 진공계는 진공도를 객관적으로 표시합니다. |
진공 펌프 | 독일 기술 Small Diamon 진공 펌프는 강제 윤활 오일 펌프를 장착하여 충분한 윤활, 신뢰할 수 있는 성능, 낮은 소음을 제공하며, 당사만의 독특한 4단계 여과를 통해 정화실의 요구 사항을 충족합니다. |
진공도 | -100KPa, 정확도 0.1KPa |
진공 소스 | 2단 고급 진공 펌프 내장 240L/분 (=4L/초 =14~16m2, /시간) 절대 한계 압력(분압 5*10-2Pa 및 0.05Pa) 절대 한계 압력(총 압력 4*10-1Pa 및 0.4Pa) |
진공 설정 | 진공 독립 스위치, 진공 지연 기능, 진공도 임의 조절 가능 |
주축 | S136 미러다이스틸 씰 담금질 HRC58~60 ° , 씰링 위치 미러연삭 |
씰링 링 | 듀폰 폴리머 그래핀 씰링 링 초내마모성, 장기간 고진공 유지 |
S 회전 | 미국산 항공용 마그네슘 알루미늄 7075를 수입하여 전체 가공 중심거리 ± 0.02로 크기가 장기적으로 안정적입니다. |
전송 모드 | 모듈형 구조로 호환성이 높고 유지관리가 매우 편리합니다. |
저장 프로그램 | 나선형 우산 이빨 전송을 채택하여 부드러운 전송, 저소음, 긴 수명을 제공합니다. |
전원 공급 장치, 전력, 전압, | 단상; AC220V±5%; 50~60Hz; ≦2.2KW; 220V |
보안 보호 | 작동 중 상부커버가 잠긴 경우, 상부커버를 열면 작동이 멈춥니다. |
제어 시스템 | 인간-기계 대화, 버튼 시작, 중국어 및 영어 인터페이스, 터치 스크린 작동 |
애프터 서비스 | 전체 기계에 대한 보증은 1년입니다. |
사용 | 다성분 물질(실리카겔, 다성분 에폭시 수지 등)의 분산, 혼합 및 탈포에 적합합니다. |
시간 설정 | 0~6500S x 5(총 5단계), 정확도는 1초입니다. |
매개변수 저장 | 5개 그룹 |
베어링 | 일본 NSK 베어링 |
균형 조절 | 듀얼 컵 구성 밸런스 |
작동 원리 | 날개 없는 질량 회전형 원심 중력 |
알람 장치 | 상단 커버가 덮이지 않으면 알람이 울립니다. |
적용 온도 및 습도 | 10~40℃; 20~80%RH (안개가 낀 습기가 없을 것) |
주 엔진 무게 | 190kg |
장비 특성 | 회전과 공전에 의해 생성되는 최대 원심 중력은 약 400G이며, 강력한 분산 및 탈포 효과를 발휘합니다. 용기 내에서 혼합 및 분산을 달성하기 위한 나선형 블레이드가 없습니다. 세척이 필요 없으며 재료를 오염시키지 않습니다. 재료(특히 섬유질 재료) 특성을 손상시키지 않습니다. 인간과 기계의 상호 작용으로 조작이 간편합니다. 초소형, 초경량, 초소음 최적화 설계입니다. |
B. 행성 교반 및 탈포의 작동 원리
행성 교반 및 탈포는 두 가지 이상의 재료를 컵에 넣고 컵의 회전과 회전으로 인해 발생하는 강제 대류로 인해 재료가 섞이고 혼합된 재료의 입자가 균일해지면서 혼합된 재료의 가스가 진공으로 제거되는 과정입니다.
아래는 믹서에서 혼합한 두 가지 고점도 재료입니다. 재료 프로필은 다른 시간에 촬영되었습니다.
시작 25초 후 110초 후 410초 후
C. 제품 교반 탈포의 이론 및 특징적 장점

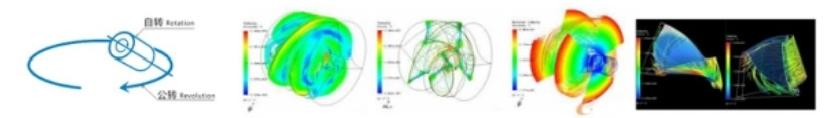

a. 당사 제품 설계는 먼저 완전한 유체역학 이론과 회전 및 회전 유체역학 모델 구축을 기반으로 합니다. 최적의 교반 소포 효과를 계산하여 최적의 설계 크기를 달성합니다.
b . 다양한 재료는 손쉬운 작동과 관리를 위해 각기 다른 매개변수를 설정합니다. 엔지니어는 수백 가지 접착제와 접착제를 혼합한 재료에 대해 수천 번의 테스트를 거쳐 최상의 교반 소포 효과를 제공합니다.
c. 높은 효율성, 교반 및 탈포가 한 번의 작업으로 완료되며, 기존 수동 혼합 시간의 6분의 1만 사용합니다.
d. 혼합 균일성이 우수하고, 미세 기포 및 나노 기포를 제거하는 소포 공정을 통해 수입 장비의 작업 효과를 얻을 수 있습니다. 접착제 혼합 마스터의 기술 수준 차이로 인한 수동 접착제 혼합을 없애 접착제 혼합 효과에 영향을 미치지 않습니다.
D. 교반식 탈포기의 특성을 소개합니다.
a. 진공 교반 탈포기 : 고진공, 장수명(5년 정기 오일 교환 시 기계 진공도는 5% 이상 유지되며, 진공도는 -95Kpa 이하로 유지되고, 진공도가 낮을수록 진공도가 높아집니다), 간편한 유지 보수: 로터 암의 전체 소재 가공은 호환성이 뛰어나 고객이 직접 부품을 교체하거나 당사로 부품을 반송하여 교체할 수 있습니다. 부품 교체 후 새 기계와 같은 효과를 얻을 수 있습니다.
b. 스핀들: 스위스 S136 경면 다이스 강을 사용하여 여러 차례 열처리를 거쳐 HRC62의 전체 경도를 달성했습니다. 샤프트 전체 연삭, 전체 런아웃은 1와이어 이하입니다. 경면 연삭 후, 밀봉 표면은 0.02㎛의 경면 효과를 달성하며, 마찰 계수가 매우 낮고, 밀봉 링의 마모가 매우 적어 매우 긴 수명을 가진 높은 밀봉 성능을 제공합니다. 이는 많은 고객이 수년간 사용한 후에도 -98Kpa 이상의 음압을 유지하는 비결 중 하나입니다.
c. 씰링 링: 독일 바이엘(Bayer)사의 초내마모성 씰링 링을 사용하여 최대 40M/S의 라인 속도를 낼 수 있으며, 2000RPM 라인 속도에서 장비는 4M/S의 내마모성을 발휘합니다. 압력은 20KG/ ㎡를 견딜 수 있습니다 . 이는 수년간 사용 후에도 -98Kpa 이상의 음압을 유지하는 데 있어 많은 고객에게 두 번째 마법과 같은 제품입니다.
d. 진공 펌프: 국제 선진 기술을 적용하여 강제 오일 순환 윤활 펌프를 개선하여 윤활성이 우수하고 마모가 적으며 수명이 깁니다. 이 펌프는 수년간 사용 후에도 -98Kpa 이상의 음압을 유지하는 세 번째 마법의 무기입니다.
e. 기어: 자동차의 나선형 베벨기어 유형 구조를 채택하여 작동이 안정적이고 소음이 적으며 수명이 깁니다.
f. 회전 암: 일체형 회전 암을 사용하며, 모두 미국산 항공 마그네슘 알루미늄 7075 소재로 일체 가공되어 제품의 정확성과 안정성을 보장합니다. 중심 오차는 ± 0.02 이하입니다. 높은 호환성으로, 동일 유형의 기계 암을 임의 교체할 수 있으며 유지 보수가 용이합니다.
마. ITT-5000S 구성 목록
부품 이름 | 상표 |
터치스크린 | 샘쿤 |
프로그래밍 가능 컨트롤러(PLC) | 미쓰비시 |
모터 드라이버 | 지적 혁신 |
계전기 | IDEC(이즈미 전기) |
진공 게이지 | SMC 또는 파나소닉 |
진공 솔레노이드 밸브 | 에스엠씨 |
스위칭 전원 공급 장치 | MW(밝은 위도) |
진공 펌프 | AKS 2단 펌프 SD-240 (> 4L/초, > 240L/분, 14~16M2/시간) 절대 한계 압력(분압 5*10-2Pa 및 0.05Pa) 절대 한계 압력(총 압력 4*10-1Pa 및 0.4Pa) 기계 디지털 디스플레이 상대값 진공 최대 -100.2KPa |
헬리컬 베벨기어, 헬리컬기어 | 커스텀 MC901 또는 오일 나일론 |
받침 | 7075 알루미늄 판 전체 가공 |
믹싱컵 | 500ml, 1500ml, 900ml |
회전축 | Yisheng Bai S136 미러 다이 스틸 |
회전 씰 링 | 맞춤형 Bayer PTFE 흑연 씰 링 |

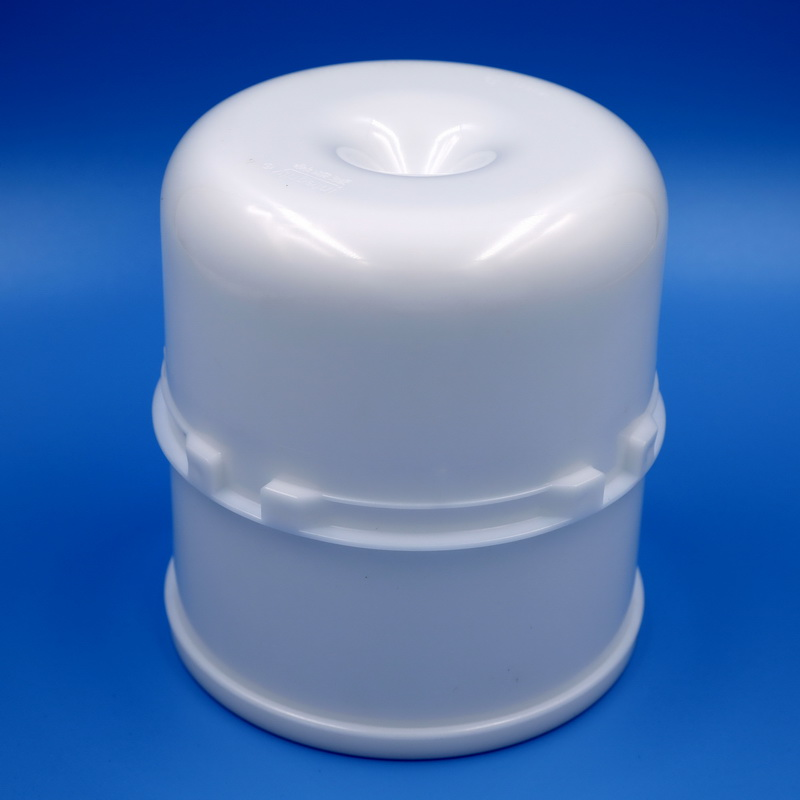

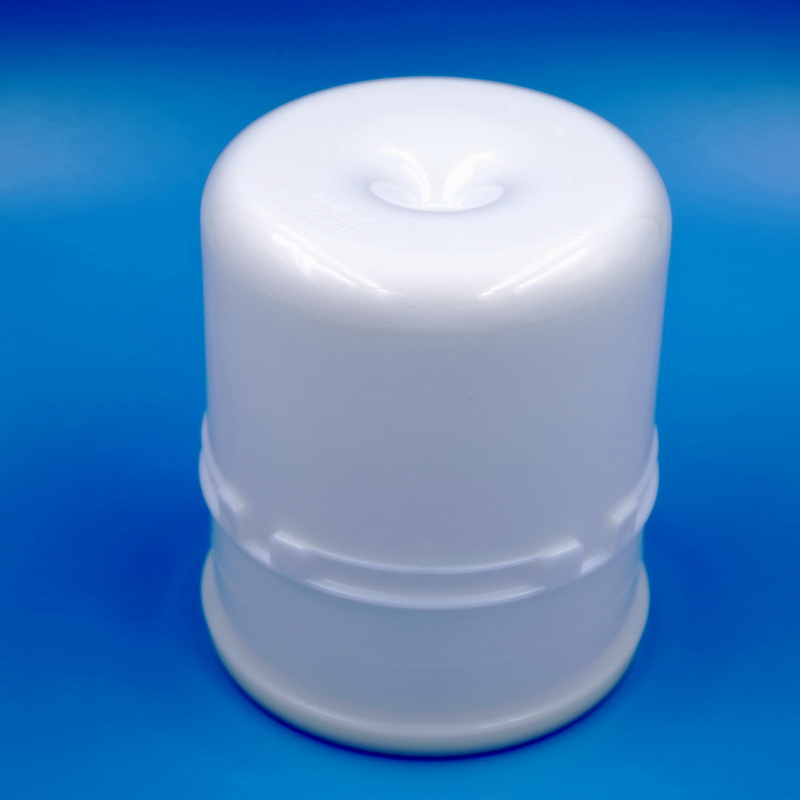

표준 준비: 5000ML 콘 바닥 컵

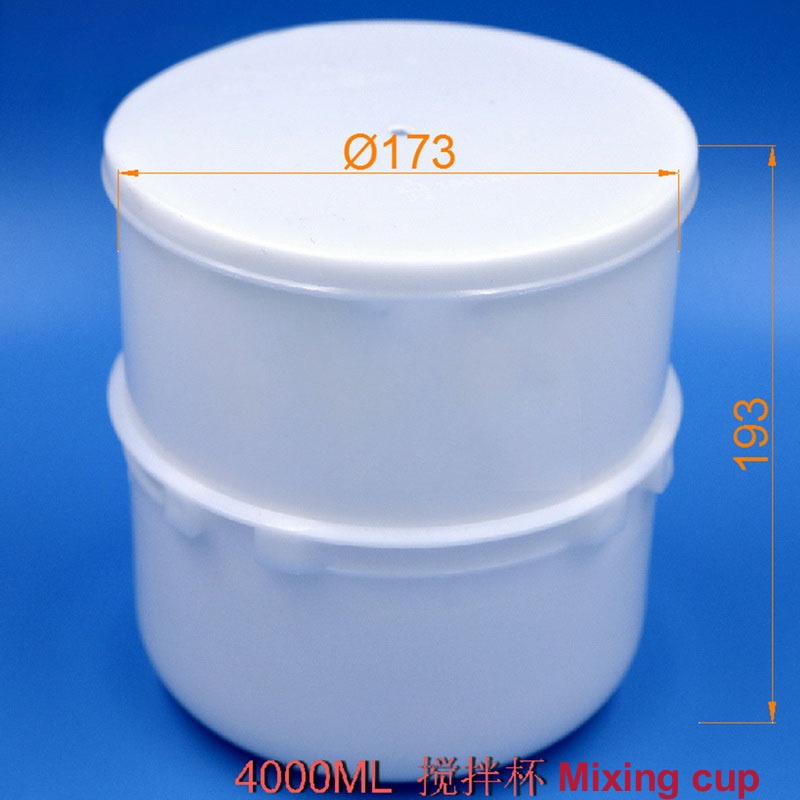

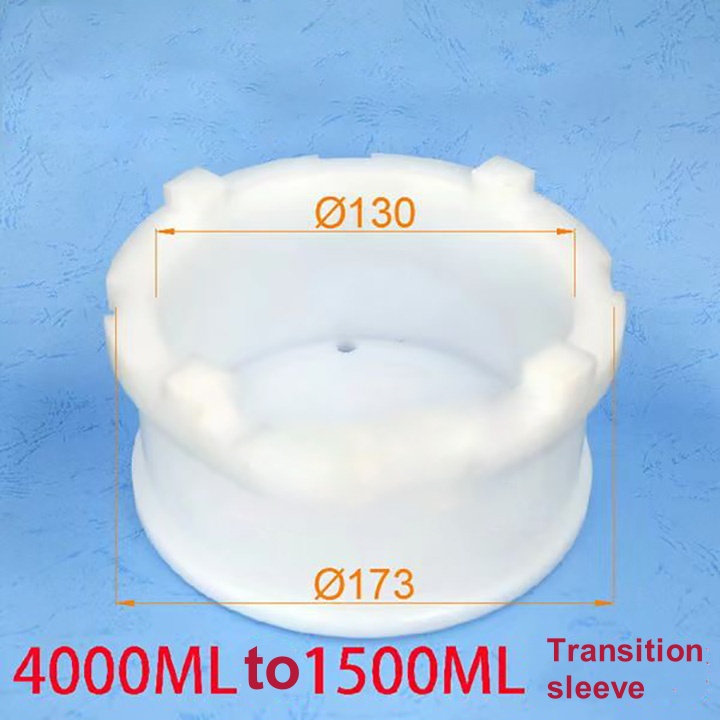

옵션 구성: 4000ML ~ 1500ML 전환 슬리브

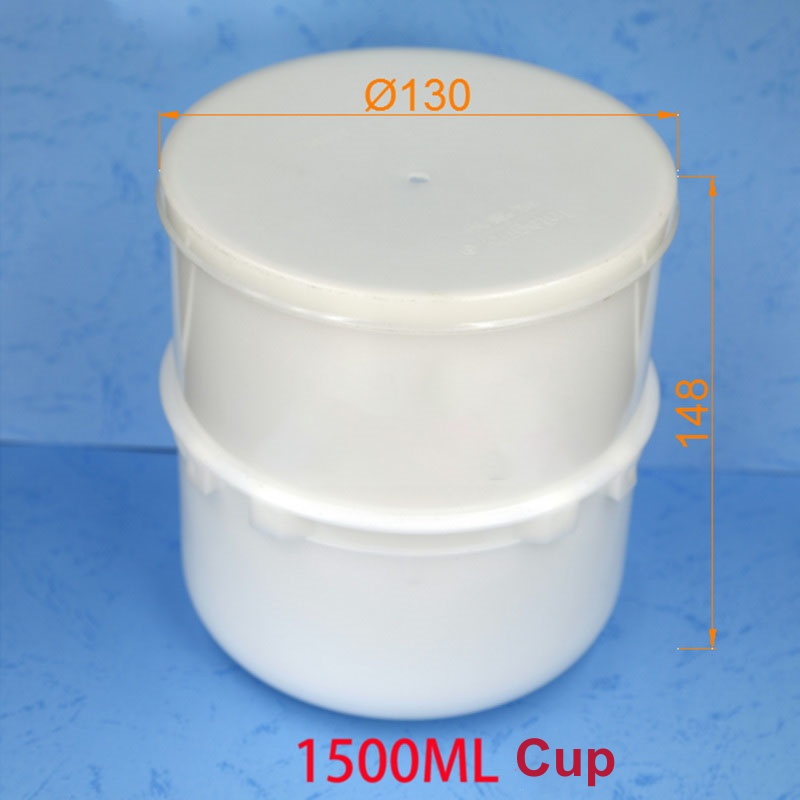

1500ML 콘 바닥 믹싱 컵

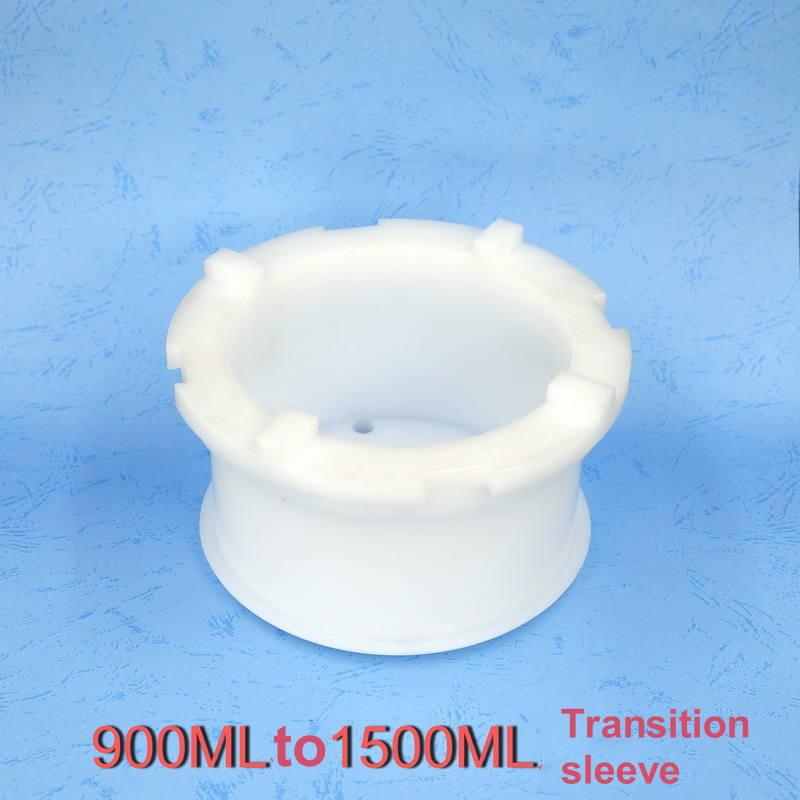

900ML에서 1500ML로 전환 슬리브

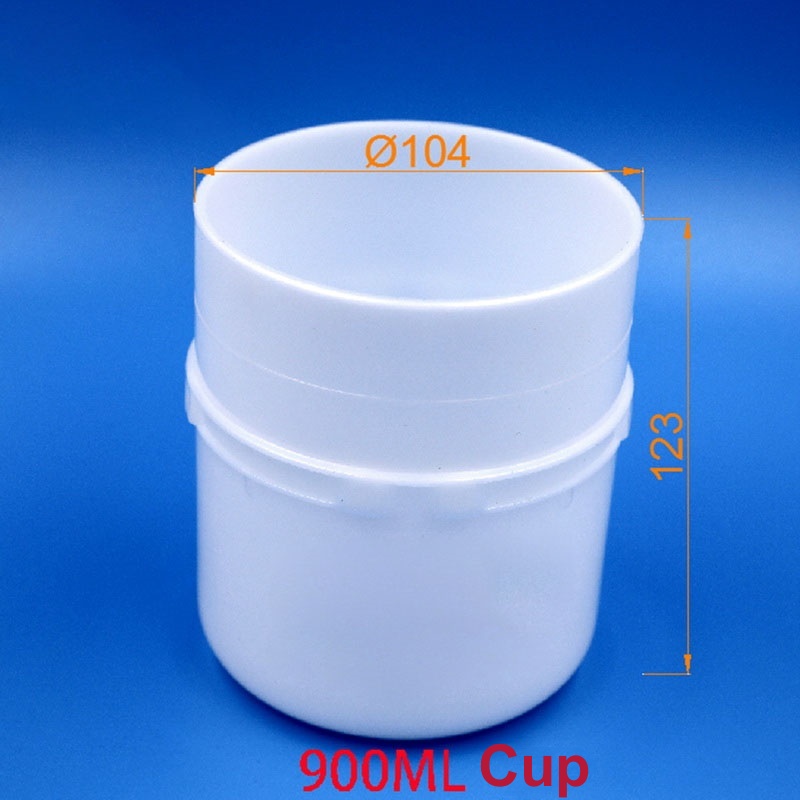

900ML 믹싱컵
1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.
2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.
3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
