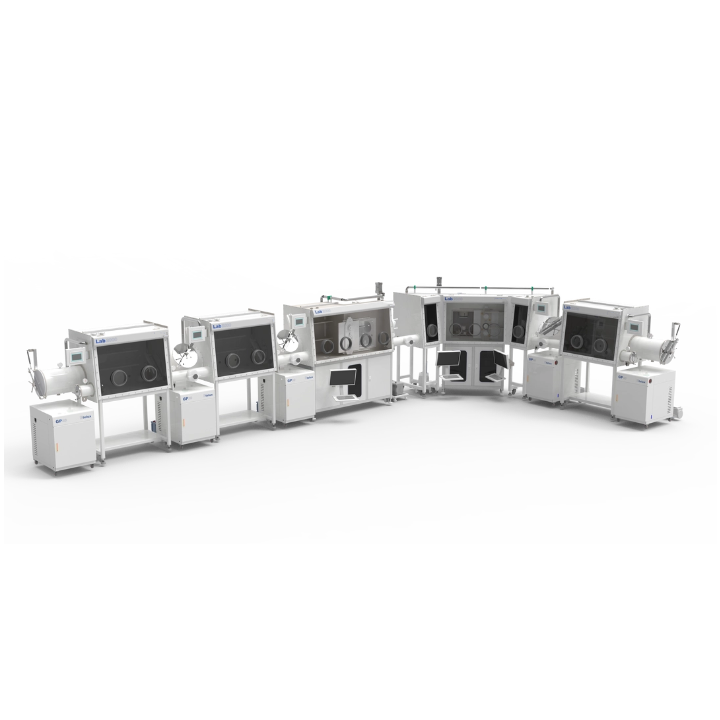

4개의 물 및 산소 순환 시스템을 갖춘 진공 통합 정화 글러브 박스

글러브 박스 구성 및 주요 기술 지표

1.  박스 (박스 구성 4그룹)

1.1 치수(오른쪽에서 왼쪽): 1200mm(보관함) + 2400mm(스핀 코팅 + 핫 테이블 글러브 박스) + 1200mm(코팅) + 1200mm(선라이트 시뮬레이터) (길이) x 900mm(높이) x 750mm(하단 너비). (글러브 박스 시스템 4개)

태양 시뮬레이터 글러브 박스의 바닥은 시뮬레이터 창문을 위해 예약되어 있습니다.

1.2 재질 : 전체 스테인리스 스틸 구조(304형), 두께 3mm.

1.3 글러브 박스 개구부: 직경 220mm, 단단한 알루미늄 합금 소재, 부식 방지 처리 완료.

1.4 글러브: American Guardian, 글러브 구경 8인치, 두께 0.4mm, 부틸 고무 소재.

1.5 창: 기울어진 디자인의 조작면, 분리 가능한 8mm 안전 강화 유리 전면 창, 내마모성, 내부식성, 우수한 빛 투과성, 3/8인치 두께의 OMEGA 씰이 있는 밀봉 링.

1.6 사용 시 일정한 양압, 음압(-12mbar-12mbar)을 유지할 수 있습니다.

1.7 상자에는 반사 방지 조명 에너지 절약 램프, 부드러운 빛이 장착되어 있습니다.

1.8 본 박스에는 4개의 멀티홀 전원단자판이 사전 설정되어 있습니다(전원공급: 220V±10% 50Hz±10%)

1.9 액체, 가스, 신호 등에 대한 접근을 용이하게 하기 위해 여러 개의 표준 KF-40 인터페이스가 상자 안에 설정되어 있습니다.

1.10 상자 안에는 조절 가능한 선반이 2개 겹으로 들어 있습니다.

1.11 브라켓: 캐스터 포함, 높이 950mm, 레벨링, 이동, 고정 및 기타 기능이 있는 캐스터.

2.  전환  챔버  (박스가 2개 이상인 경우 중간은 T형 전환  챔버 로 연결됩니다 )

l  2개의  304 스테인리스 스틸 T형 대형  전환 챔버 , 직경 360mm, 길이 700mm,  2개의 상자 중앙 에 있음

l  304 스테인리스 스틸로 만들어진 3개의  작은 T자형  전환 챔버  , 직경 150mm, 길이 700mm, 2개의 상자 중앙에 위치

l  두 개의 대형  전환 챔버  304 스테인리스 스틸, 직경 360mm, 길이 600mm, 오른쪽

l  304 스테인리스 스틸로 제작된 두 개의  소형  전환 챔버  , 직경 150mm, 길이 300mm, 오른쪽

2.1 대형 전환 챔버: 원통형(304 스테인리스 스틸), 직경 360mm, 길이 600mm, 터치 스크린 제어 가능.

2.2 소형  전환 챔버 : 상자는 또 다른 소형  전환 챔버를 설치합니다 . 사양: Ф150mm × 300mm. 밸브 제어 사용

2.3 트레이: 슬라이딩 스테인리스 스틸 트레이가 있는 전이 챔버 크기로, 광택이 나며 확장이 자유롭습니다.

2.4 진공 : ≤ -0.1MPa (대형 및 소형 우측 전이 챔버는 디스플레이로 진공이 필요함), 독일 Wika의 진공 압력 게이지를 선택했습니다.

3.  순환정화 제어 시스템 ( 4  대)

3.1 제어 시스템

3.1.1 모드: 자가 진단, 정전 및 자가 시동 기능을 갖추고 있으며, 압력 제어 및 자가 적응 기능을 갖추고 있습니다. 자동 제어, 사이클 제어, 비밀번호 보호, 진공 챔버 제어는 LCD 디스플레이를 사용합니다. 제어 장치는 독일 지멘스 PLC 터치스크린을 사용하며, 조작 메뉴는 중국어(선택 사항)로 제공됩니다.

3.1.2 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

3.1.3 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 간편합니다.

3.2 순환정화시스템

3.2.1 관리: 물과 산소는 <1ppm으로 관리됩니다.

3.2.2 조정 장치: PLC 터치식 조정(가열, 배출, 정화, 재생)은 사람의 감독 없이 전체 프로세스를 조정합니다.

3.2.3 작동 가스: N2 또는 Ar(가스 순환).

3.2.4 순환 팬: 독일 지멘스 고속 주파수 변환 팬, 유량 0-100m3/h, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

3.2.5 단일 정제탑: 독일 BASF 탈산소제(5KG), 미국 UOP 고효율 수분흡수제(5KG).

3.2.6 정화 밸브: 독일 Burkert, 전자동 전기-공압 밸브. 모듈형 설계.

3.2.7 필터: HEPA 표준에 맞는 0.3마이크론 기공 크기의 고효율 필터입니다.

3.3 재생 시스템

재사용을 위해 시스템을 정화하여 활성화하는 데 사용됩니다. 재생에는 5-10% H2가 포함된 N2/H2 또는 Ar/H2 가스 혼합물이 필요합니다.

3.4 디스플레이 시스템

제어 장치는 독일 지멘스 PLC 터치스크린을 채택하였고, 조작 메뉴는 중국어입니다.

4.  진공 시스템 ( 4  세트)

자동 가스 제어 도금판; 진공 펌프는 유량 12m³/h의 Bowes GSP10 건식 펌프를 선택합니다. 이 펌프는 전이 챔버를 개별적으로 진공 처리하고 언제든지 개별 제어를 수행할 수 있으며, 자동으로 정지할 수 있습니다.

5.  수질분석기(영국 미셸 정품 수입품) ( 4  세트)

그 장점은 정확한 영점, 작은 드리프트, 유기 용매에 의한 검출 결과에 미치는 영향이 거의 없다는 것입니다.

5.1 범위: 0-1000ppm

5.2 오차: ±1% ppm

5.3 환경: -10℃ -50℃

5.4 디스플레이: PLC 디스플레이

6. 산소 분석기(미국 AVCRAY 전기 화학 센서)(  4  세트)

전기화학 배터리는 정확한 영점, 작은 드리프트, 유기 용매의 영향을 덜 받는 검출 결과, 낮은 교체 비용(전기화학 배터리만 교체) 등의 장점을 가지고 있으며, 사용자의 가스 순환 시스템 자동 제어에 따라 설정하여 자동 순환을 실현할 수 있습니다.

6.1 범위: 0-1000ppm

6.2 오차: ±1% ppm

6.3 환경 : -10℃ ~ 50℃

6.4 디스플레이: PLC 디스플레이

7. 용매 여과 시스템( 4  세트)

유기용매가 정제탑에 미치는 영향을 방지하기 위해 탠덤 시스템을 글러브 박스 시스템에 통합하여 시스템에서 휘발된 용매를 효과적으로 제거할 수 있으며, 매체는 주로 고품질, 고효율 활성탄 활성 알루미나입니다.

글러브 박스 구성 목록:

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
