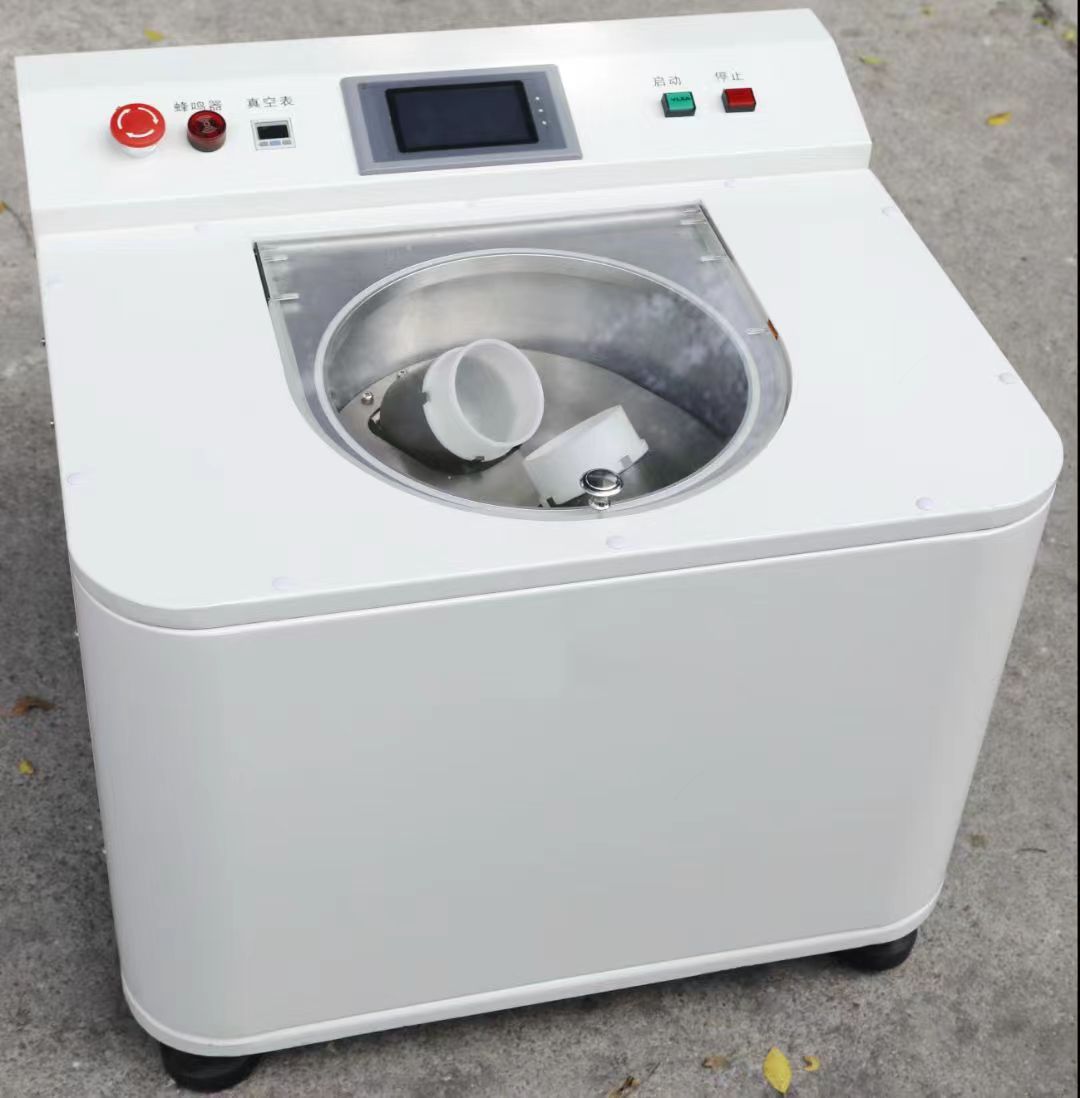

300ml에서 150ml로 전환 슬리브가 있는 2컵 용량의 행성형 진공 원심 믹서

담당자: David Yuan

연락처:+86 18659217588

우편:David@batterymaking.com

상표 :
TMAX
품목 번호:
TMAX-ITT- 300S
결제 :
L/C, T/T, 웨스턴 유니온, 페이팔
인증서 :
CE ROHS 인증서
리드 타임 :
5일

立即查询

제품 정보

300ml에서 150ml로 전환 슬리브가 있는 2컵 용량의 행성형 진공 원심 믹서

요약 하다

기술 사양

이름	진공 혼합 탈포기
장비 유형	ITT-300S
최대 용량	150~500g2; 10~150mL2

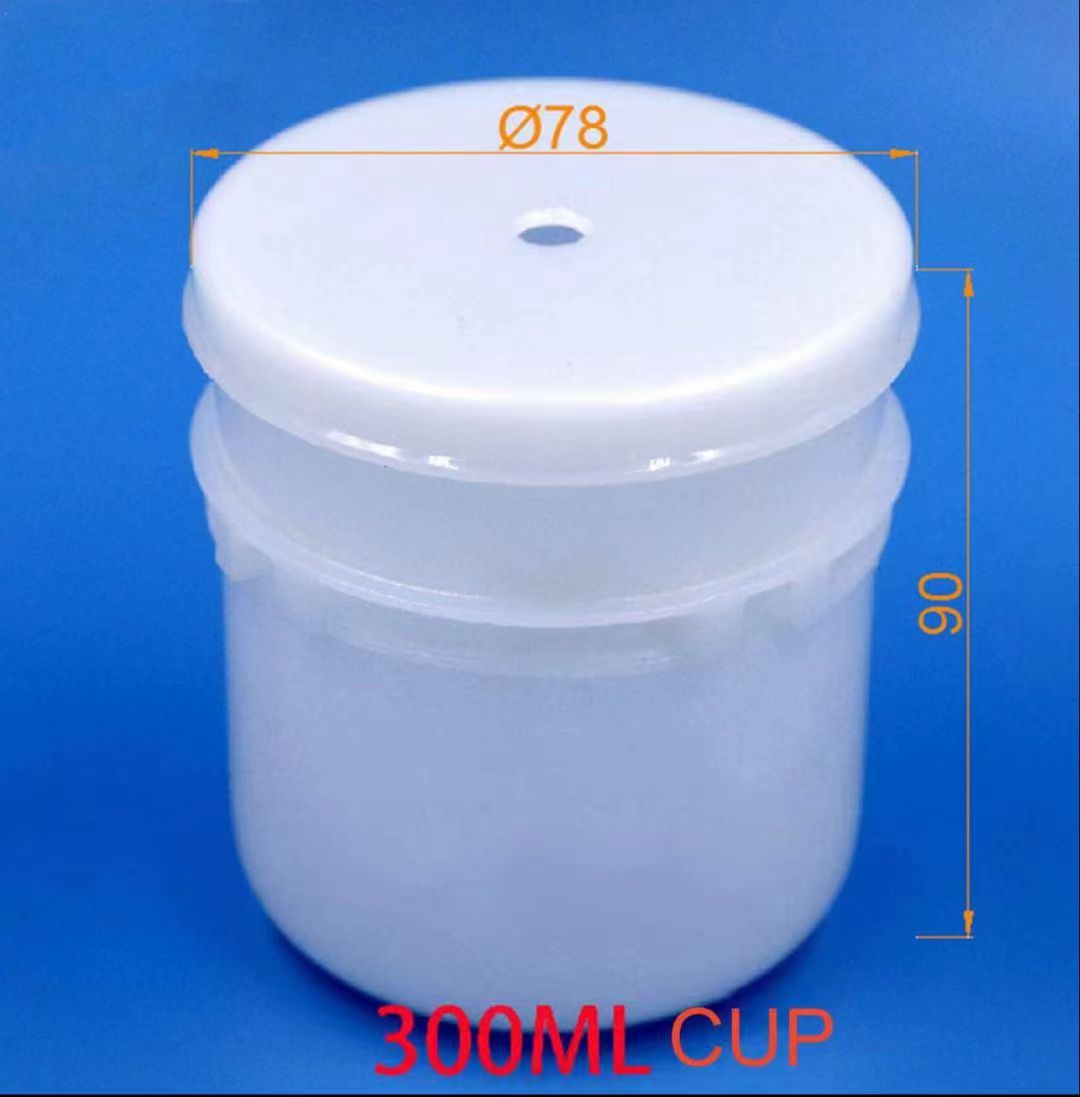

표준 컨테이너	300ML(HDPEφ78×90) 또는 150ml(HDPEφ60*72); 30CC 이하 주사기
작동 모드	인간-기계 인터페이스 + 버튼 시동
공전 속도와 회전 속도	회전수 100-2500RPM 회전 대 회전 비율 0.65
R 진화	100rpm ~ 2500rpm 무단 속도 제어, 사용자의 실제 요구 사항에 따라 1rpm씩 조정 가능
원심력	최대 400G
진공 게이지	SMC 또는 Panasonic 진공계는 진공도를 객관적으로 표시합니다.
진공 펌프	독일 기술 Small Diamon 진공 펌프는 강제 윤활 오일 펌프를 장착하여 충분한 윤활, 신뢰할 수 있는 성능, 낮은 소음을 제공하며, 당사만의 독특한 4단계 여과를 통해 정화실의 요구 사항을 충족합니다.
주축	S136 미러다이스틸 씰 담금질 HRC58~60°, 씰링 위치 미러연삭
씰링 링	독일 바이엘사 폴리머 불소흑연 씰링링 초내마모성, 장기간 고진공 유지
S 회전	수입 항공 마그네슘 알루미늄 7075, 전체 가공 중심 거리는 ±0.02이며 크기는 장기적으로 안정적입니다.
운전 하다	모듈형 구조로 호환성이 높고 유지관리가 매우 편리합니다.
저장 프로그램	나선형 우산 이빨 전송을 채택하여 부드러운 전송, 저소음, 긴 수명을 제공합니다.
보호	5개의 저장된 프로그램(각 프로그램은 5단계로 설정 가능)
길이 * 너비 * 높이	길이 670 × 너비 560 × 높이 610mm
주 엔진 무게	120kg
판매 후	전체 기계 보증은 1년이며, 평생 유지 관리가 가능합니다.
사용	다성분 재료(실리카겔, 다성분 에폭시 수지 등)의 분산, 혼합 및 탈포에 적합합니다.
시간 설정	0~3000S x 5(총 5단계), 정확도는 1초
전체 진공	상대 압력 값 -100KPa, 정확도 0.1KPa; 절대 압력 < 100Pa(< 1mbar)
진정한 공허한 소스	2단계 고급 진공 펌프 내장 240L/분(=4L/초=14~16m3/시간); 절대 한계 압력(분압 510-2Pa 및 0.05Pa) 절대 한계 압력(총 압력 410-1Pa 및 0.4Pa)
진공 설정	진공 독립 스위치, 진공 지연 기능, 진공도 임의 조절 가능
샤프트 베어링	일본 NSK 베어링
제어 시스템	인간-기계 대화, 중국어 인터페이스, 터치스크린 조작
균형 조절	듀얼 컵 구성 밸런스
전송 모드	기어 구동
작동 원리	날개 없는 질량 회전형 원심 중력
알람 장치	주행시 상단커버가 덮이지 않으면 알람이 울립니다.
보안 보호	작동 중 상부커버가 잠긴 경우, 상부커버를 열면 작동이 멈춥니다.
적용 온도 및 습도	10~40℃; 20~80%RH (안개가 낀 습기가 없으면 OK)
전압	AC220V±5%; 단상; 50~60Hz
힘	≦ 1.0KW, 진공펌프 포함 메인엔진 정격출력 1000W, 대기전력 15W
장비 특성	회전과 공전에 의해 생성되는 최대 원심 중력은 약 400G이며, 강력한 분산 및 탈포 효과를 발휘합니다. 용기 내에서 혼합 및 분산을 달성하기 위한 나선형 블레이드가 없습니다. 세척이 필요 없으며 재료를 오염시키지 않습니다. 재료(특히 섬유질 재료) 특성을 손상시키지 않습니다. 인간과 기계의 상호 작용으로 조작이 간편합니다. 초소형, 초경량, 초소음 최적화 설계입니다.

장비의 작동 원리를 소개합니다.

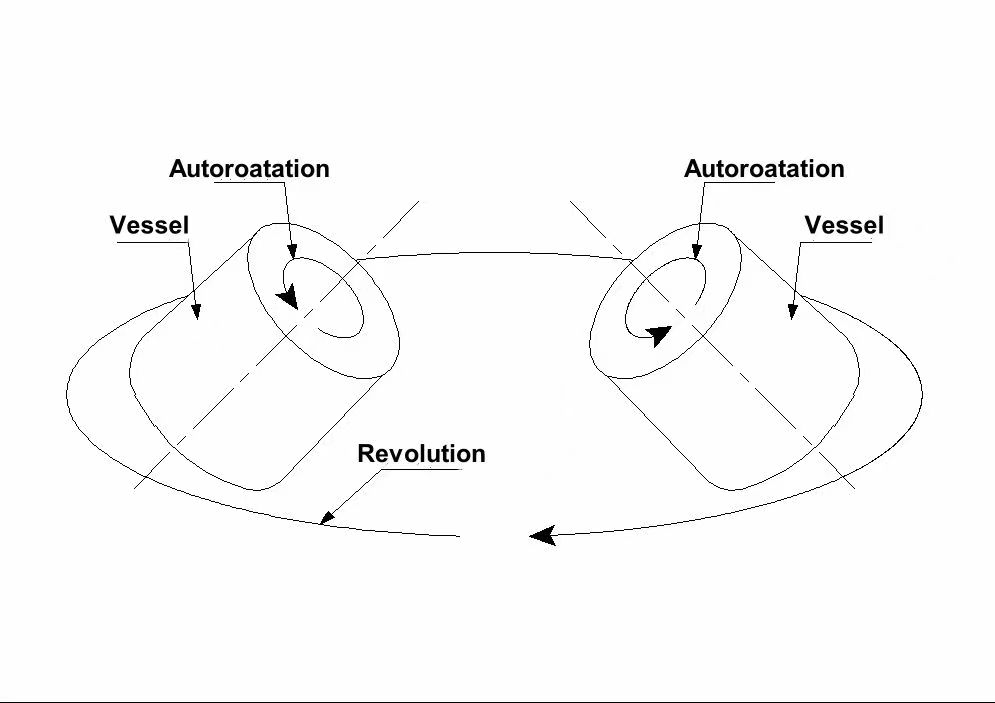

비접촉 혼합 작동 원리 다이어그램

외부 링 화살표는 장비 회전 방향이고, 재료 컵은 컵 홀더에 45도 각도로 놓이고, 작은 링 화살표는 재료 컵 회전 방향이며, 두 개의 서로 다른 크기와 방향의 동일한 고속 회전으로 생성되는 원심 중력으로 컵 안의 슬러리를 섞습니다.

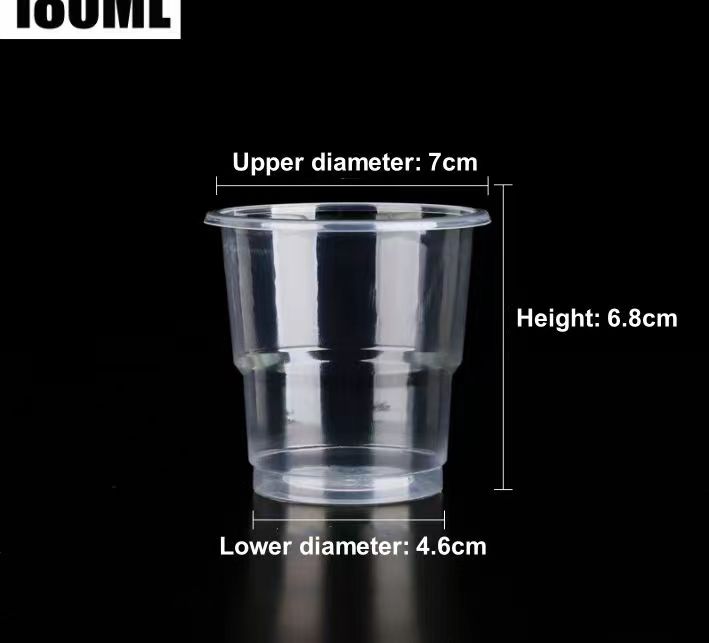

저희의 혼합 방식은 혼합봉을 사용하지 않고, 용기만 교체하면 다양한 재료를 혼합할 수 있습니다. 세척도 간편하며, 용기만 세척하면 됩니다. 일부 고객은 일회용 용기를 직접 사용하기 때문에, 저희는 크기 허용 범위 내에서 일회용 컵 고정 장치를 제공합니다.

교반식 탈포기의 특성을 소개합니다.

a. 스핀들: 스위스 S136 경면 다이스 강을 사용하여 여러 차례 열처리를 거쳐 HRC62의 전체 경도를 달성했습니다. 샤프트 전체 연삭, 전체 런아웃은 1와이어 이하입니다. 경면 연삭 후, 씰링 표면은 0.02㎛의 경면 효과를 달성하며, 마찰 계수가 매우 낮고 씰링 링의 마모가 매우 적어 높은 씰링 성능과 초장수명을 자랑합니다. 이는 많은 고객들이 수년간 사용 후에도 -98Kpa 이상의 음압을 유지하는 비결 중 하나입니다.

b. 씰링 링: 독일 바이엘(Bayer) 사의 초내마모성 씰링 링을 사용하여 최대 40M/S의 라인 속도를 구현할 수 있으며, 당사 장비는 2000RPM 라인 속도에서 4M/S의 내마모성을 자랑합니다. 압력은 20KG/c㎡까지 견딜 수 있습니다. 이는 많은 고객들이 수년간 사용해도 -98Kpa 이상의 음압을 유지할 수 있는 두 번째 비법입니다.

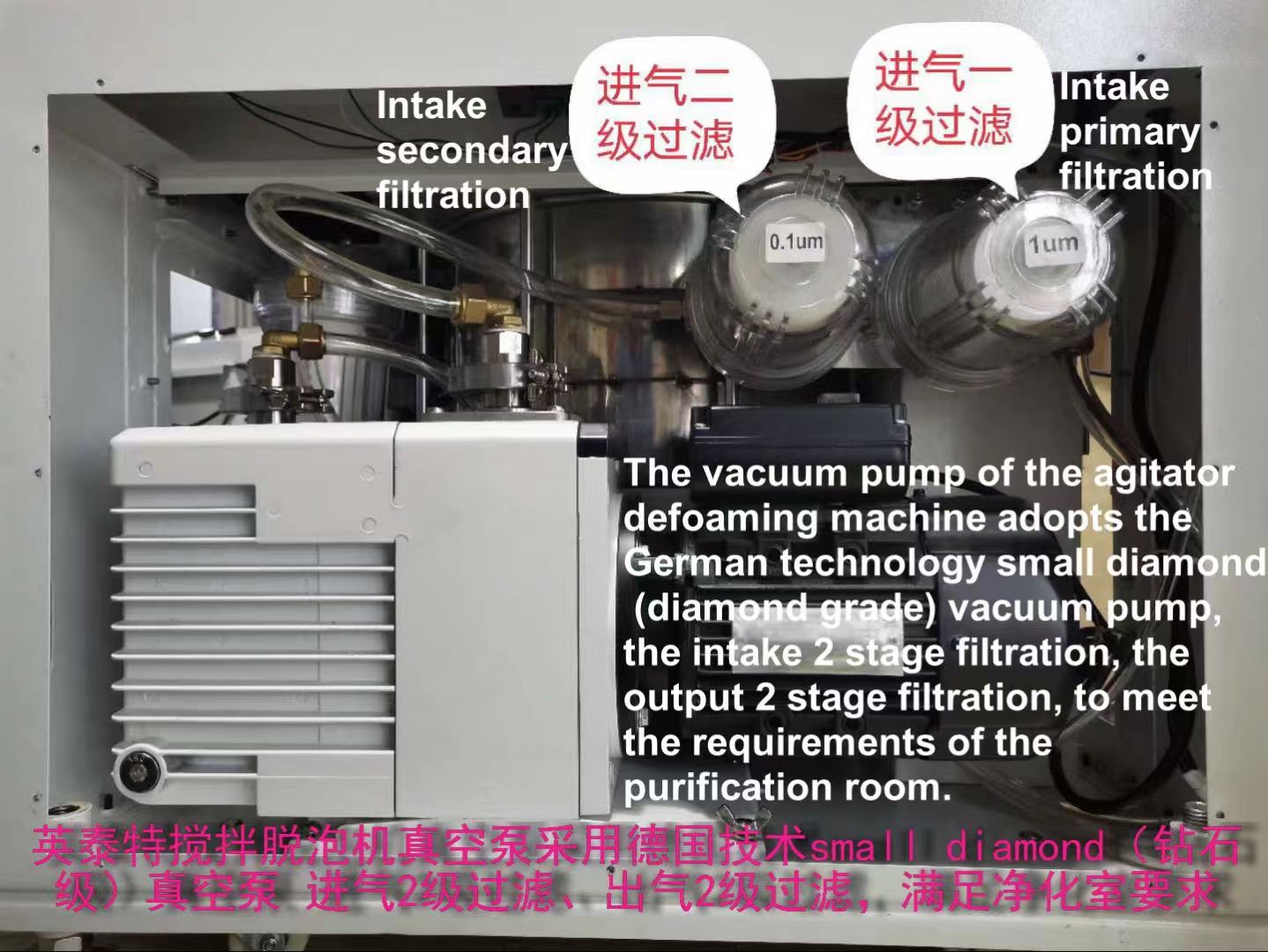

c. 진공 펌프: 독일 기술 Small Diamon 진공 펌프는 강제 윤활 오일 펌프를 장착하여 윤활이 충분하고 성능이 안정적이며 소음이 적습니다. 또한 당사만의 독특한 4단계 여과 방식을 채택하여 정화실의 요구 사항을 충족합니다.

d. 기어: 자동차의 나선형 베벨기어 유형 구조를 채택하여 작동이 안정적이고 소음이 적으며 수명이 깁니다.

e. 회전 암: 일체형 회전 암을 사용하며, 모두 미국산 항공 마그네슘 알루미늄 7075 소재로 일체 가공되어 제품의 정확성과 안정성을 보장합니다. 중심 오차는 ±0.02 이하입니다. 높은 호환성으로, 동일 유형의 기계 암을 임의 교체할 수 있으며 유지 보수가 용이합니다.

f. 진공 교반 탈포기: 고진공, 장수명(정기 오일 교환 및 10년 기계 유지 보수 시 진공도는 3% 이상 유지되며, 진공도는 -98Kpa 이하로 유지됩니다. 진공도가 낮을수록 진공도가 높아집니다). 간편한 유지 보수: 로터 암의 전체 소재 가공은 호환성이 뛰어나 고객이 직접 부품을 교체할 수 있으며, 당사로 부품을 반송하여 교체할 수도 있습니다. 부품 교체 후 새 기계와 같은 효과를 얻을 수 있습니다.

포장상자 포함: 길이는 80CM, 너비는 65CM, 높이는 87CM, 무게는 약 150kg입니다.

기계 외관: 길이는 76CM, 너비는 56CM, 높이는 69CM, 무게는 약 120kg입니다.

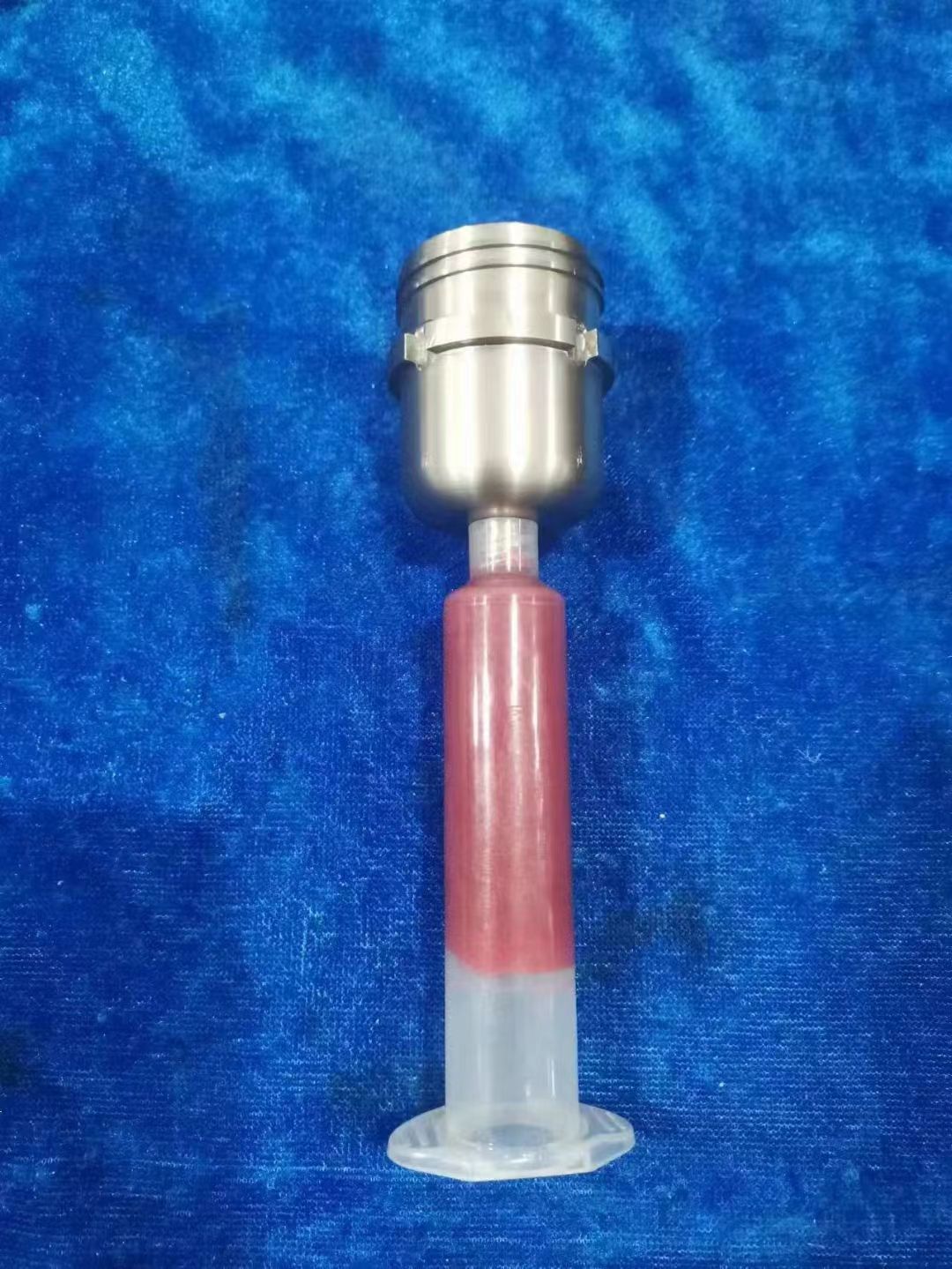

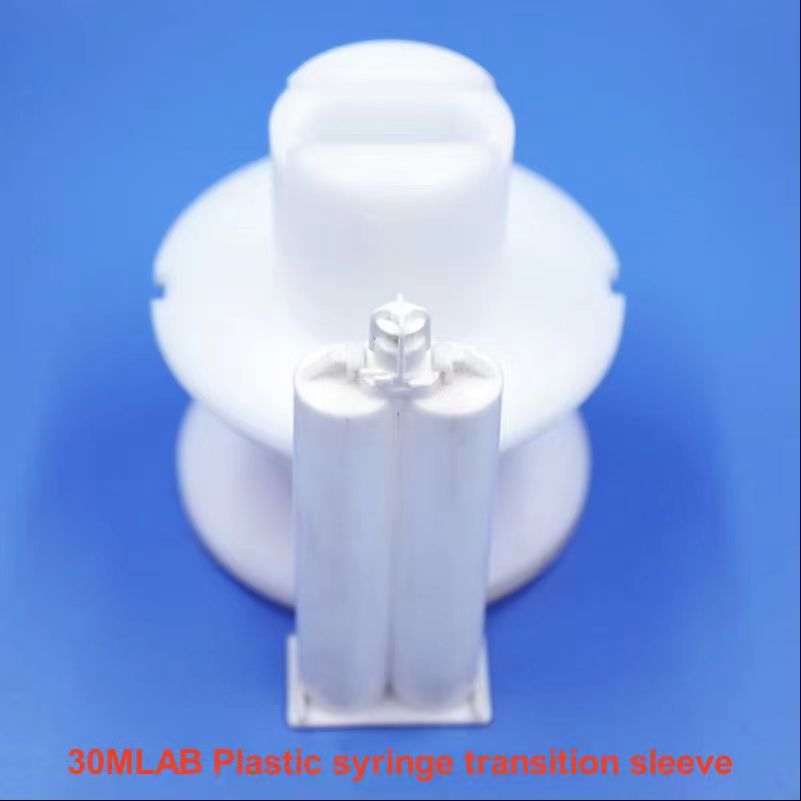

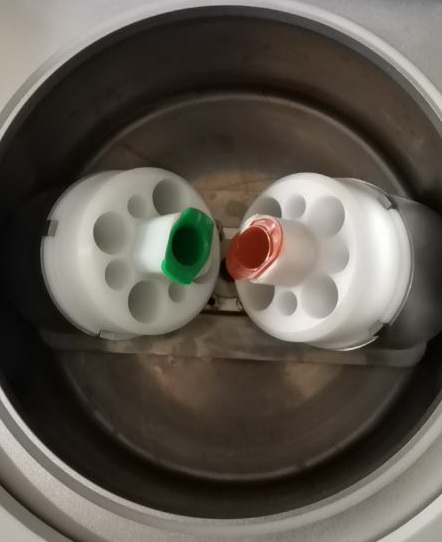

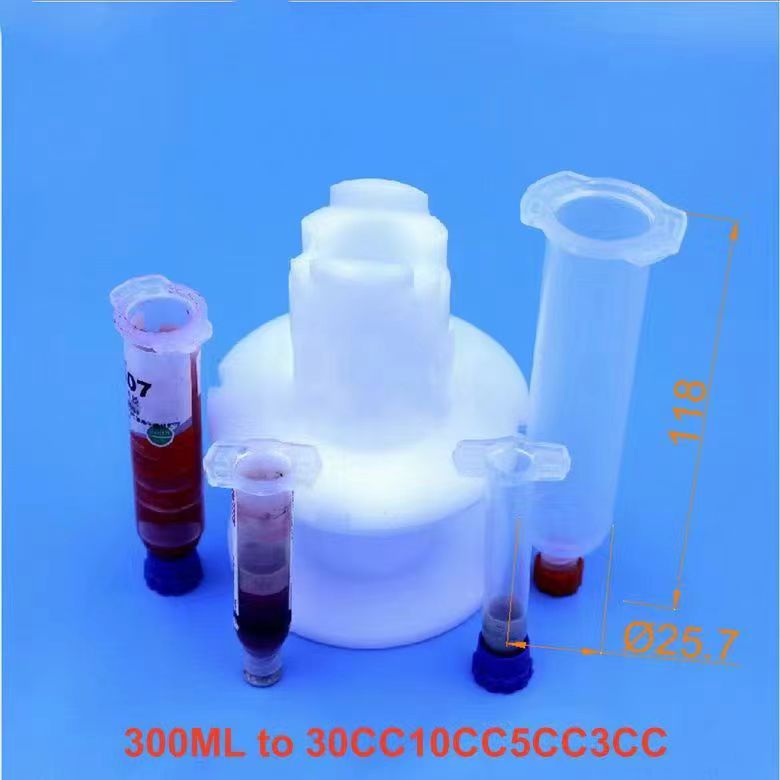

선택 도구: 중앙에 1*2 30CC 주사기(전송 슬리브를 통해 10CC, 5CC, 3CC 주사기), 주변에 4*2 10CC, 5CC 주사기를 배치할 수 있습니다.

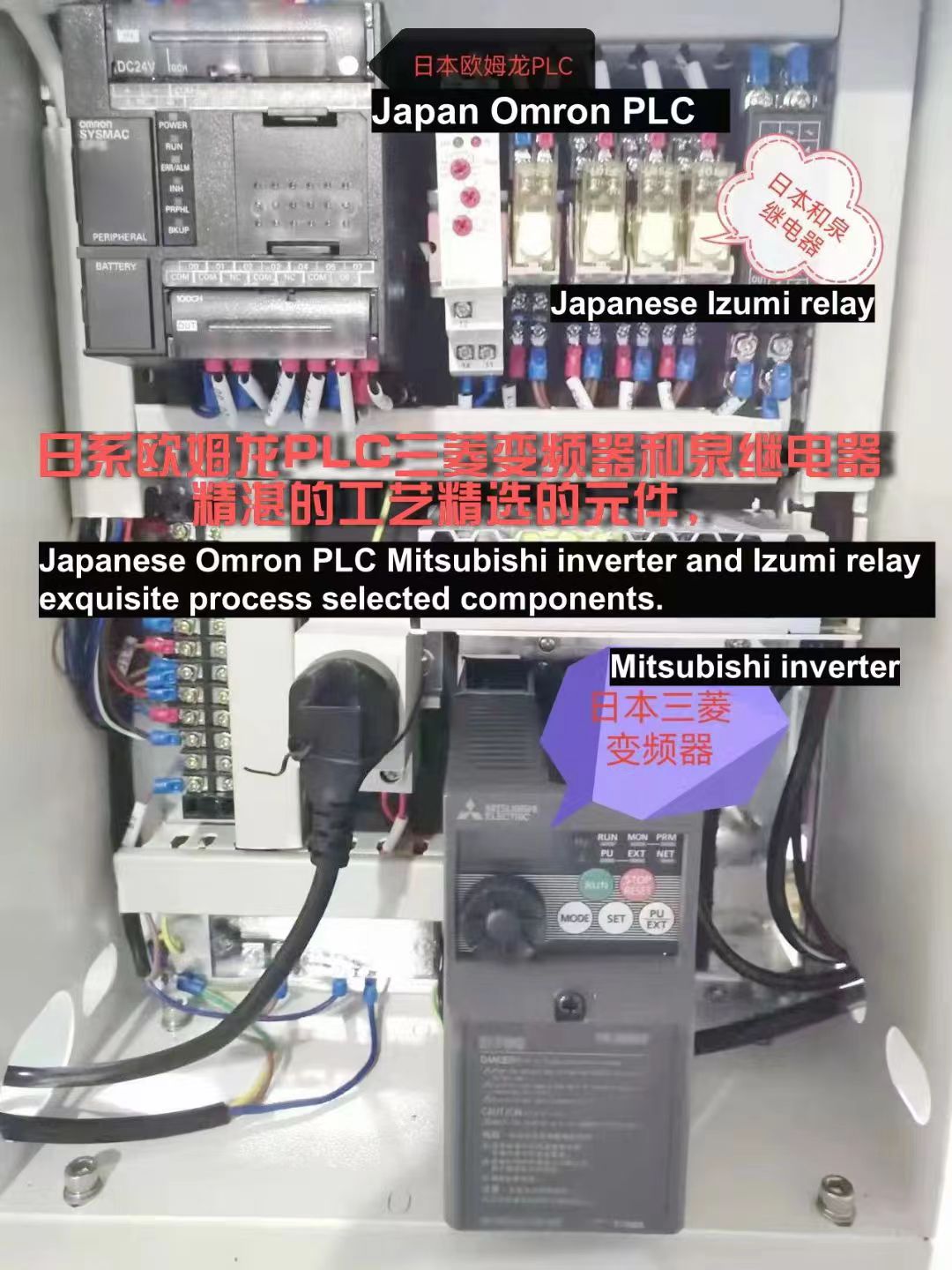

ITT-300S 구성 목록
부품 이름	브랜드
터치스크린	샘쿤
프로그래밍 가능 컨트롤러(PLC)	오므론
모터 드라이버	미쓰비시
계전기	아이덱
진공 게이지	SMC 또는 파나소닉
진공 솔레노이드 밸브	에스엠씨
스위칭 전원 공급 장치	MW
진공 펌프	AKS 2단 펌프 SD-240 （> 4L/s, > 240L/min, 14~16M2/h） 기계 디지털 표시 상대 진공도 최대 -100.2KPa
헬리컬 베벨기어, 헬리컬기어	커스텀 MC901 또는 오일 나일론
받침	7075 알루미늄 시트 가공

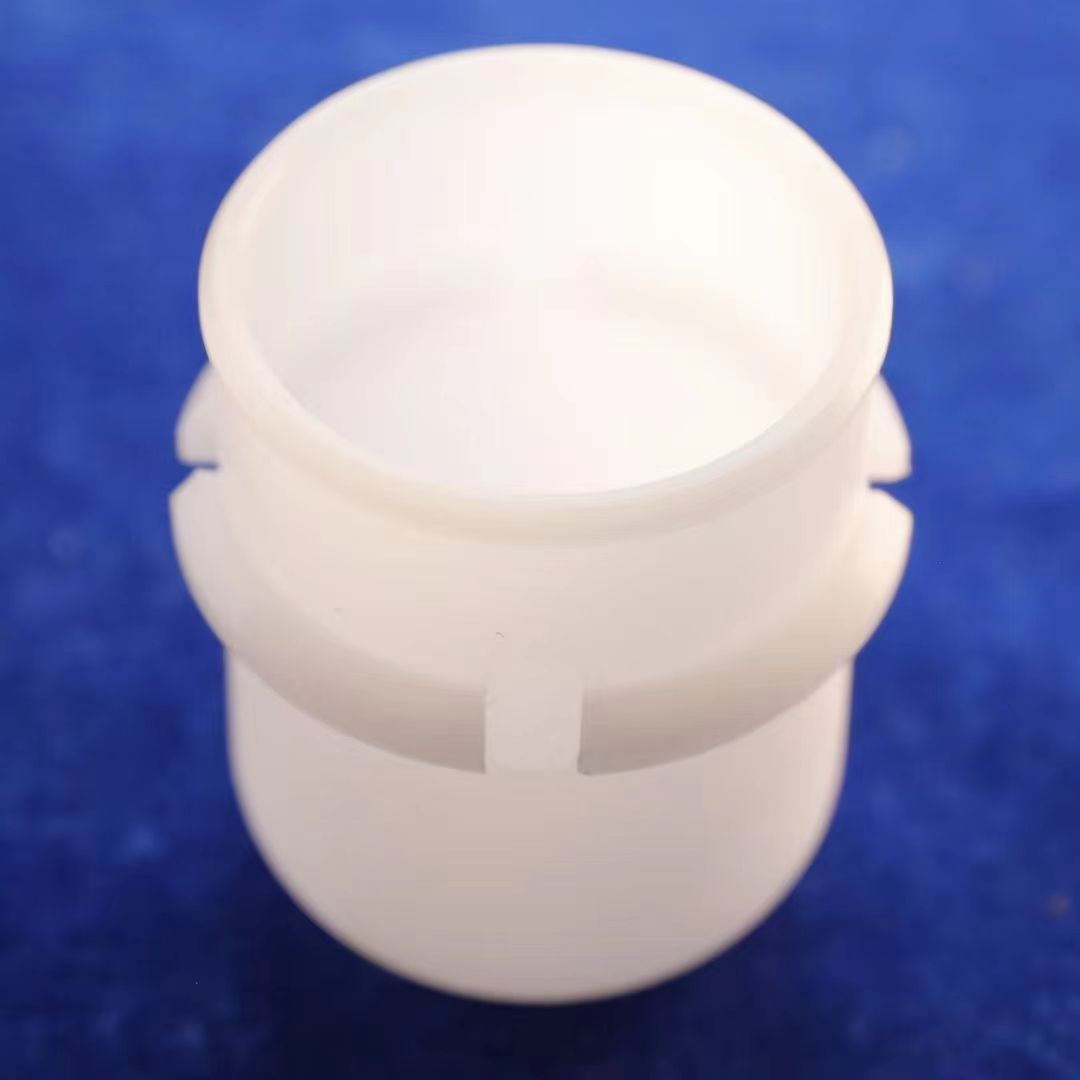

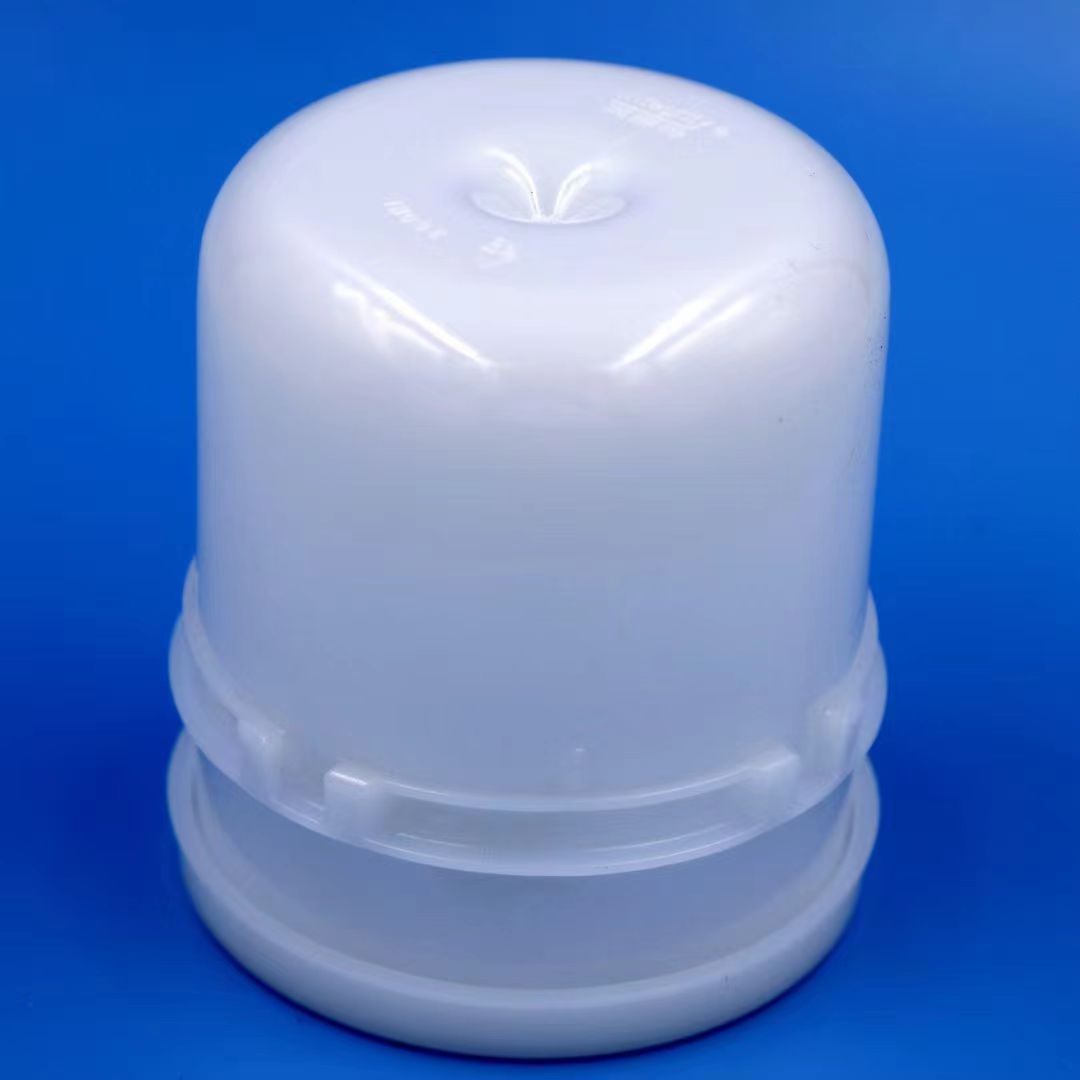

믹싱컵	300ml 150ml 40ml
회전축	S136 미러 다이스 스틸
회전 씰 링	맞춤형 Bayer 불소화 흑연 씰

기계 및 믹싱컵 목록

일련번호	이름	사양	수량
1	2컵 교반식 탈포기	300ml	1
2	믹싱컵	300ml	10

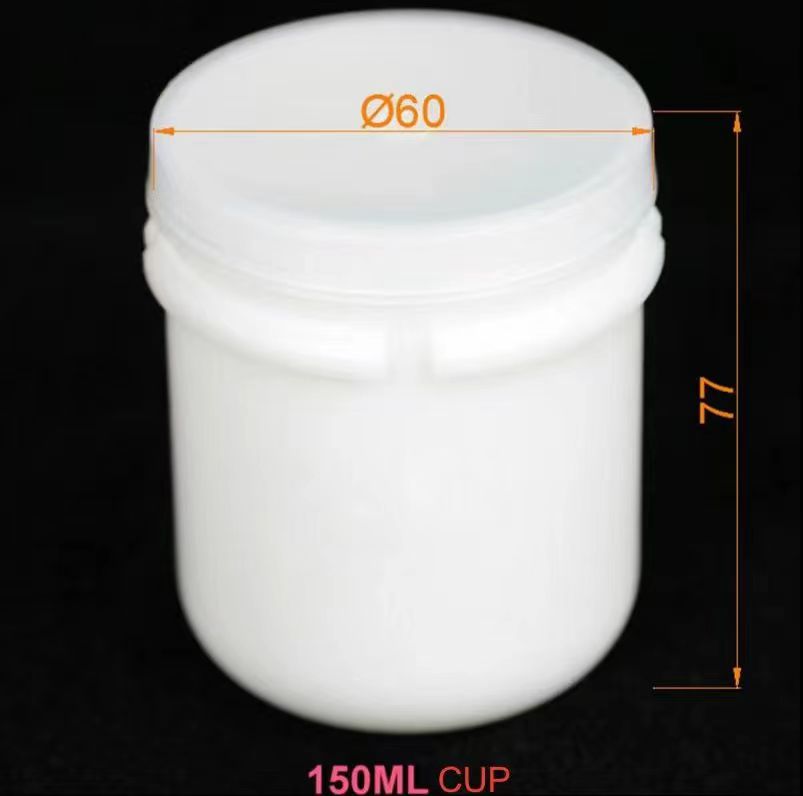

3	믹싱컵	150ml	10
4	믹싱컵	40ml	10

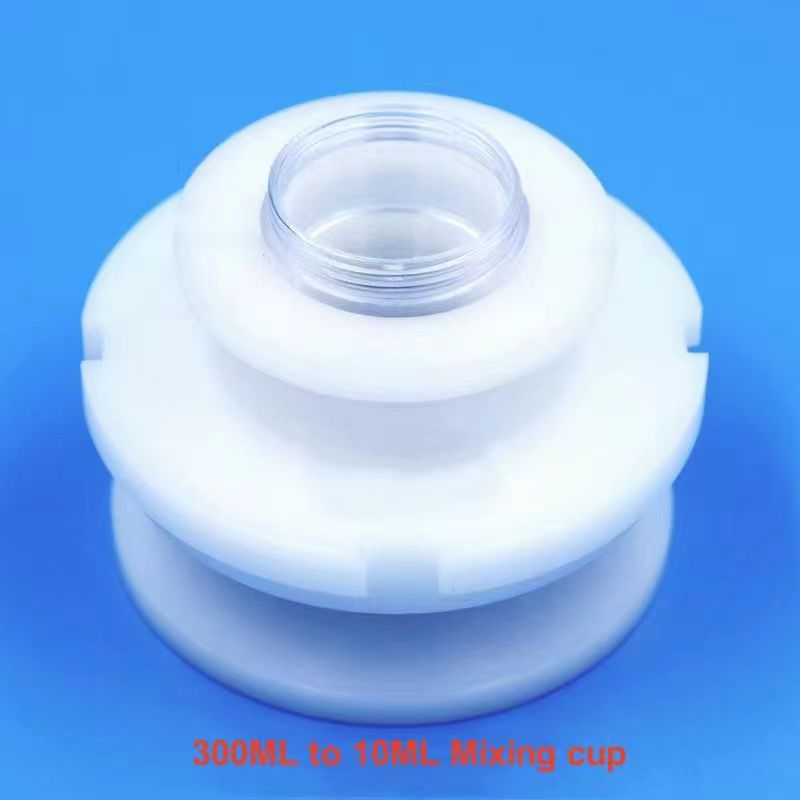

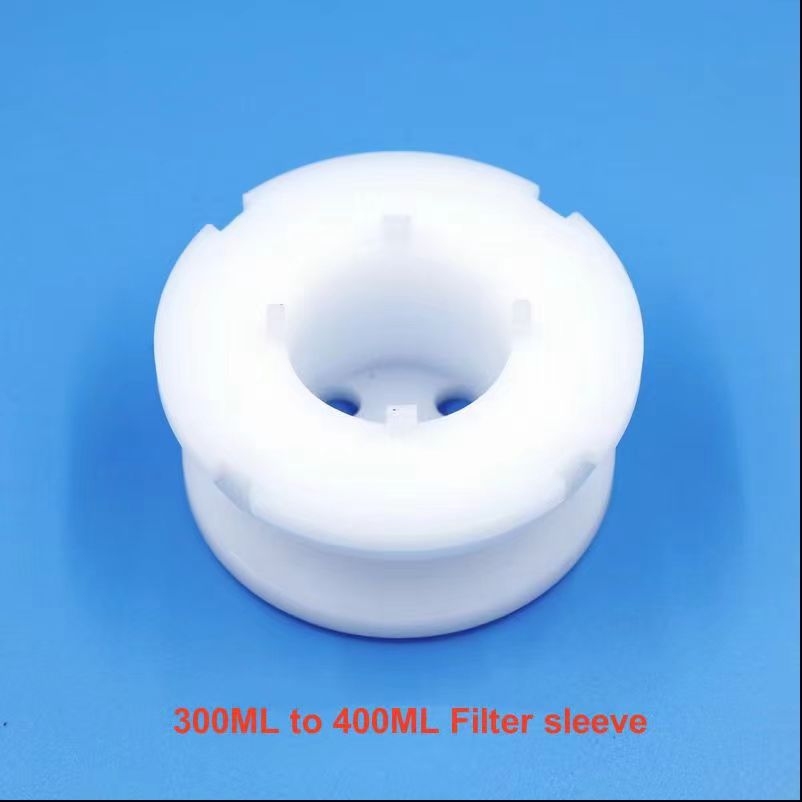

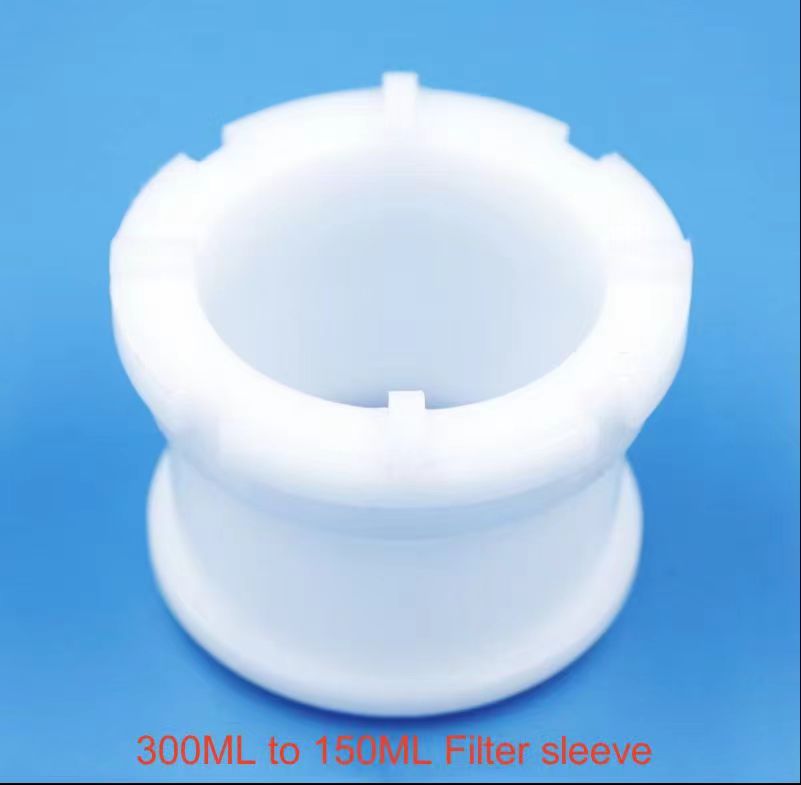

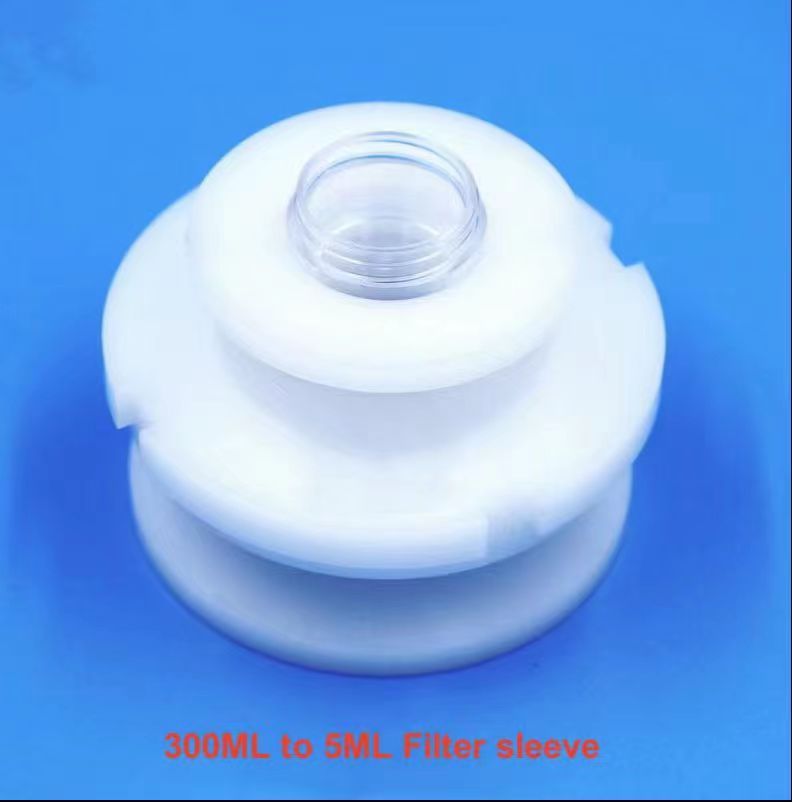

5	트랜지션 슬리브	300ML에서 150ML까지	2
6	트랜지션 슬리브	300ML에서 40ML까지	2
7	균형추	300ml	1
8	균형추	150ml	약 90그램
9	컵 안의 균형추	40ml	약 20g
