소형 저수분 및 산소 함량 싱글 스테이션 진공 글러브 박스, 박스 자동 세척 기능 포함

가. 장비 소개

장치 이름: Lab2000

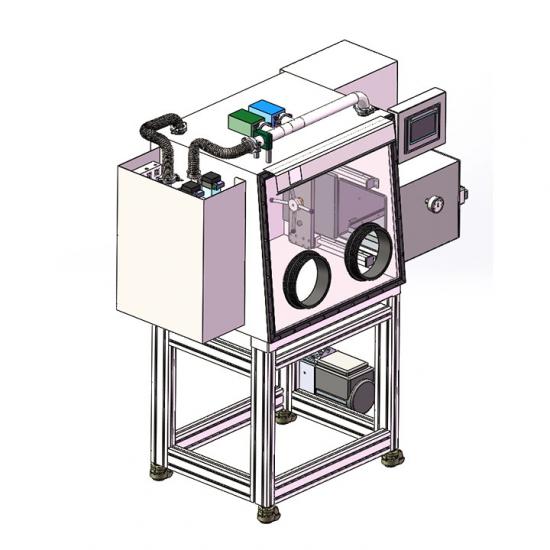

글러브박스 장비 모델 : 랩(800*650) 장비 사진

본 제품은 다양한 설치 형태에 맞게 설계되었으며, 브라켓을 분리하여 테이블에 설치하여 사용 가능합니다.

나. 장비 사용

이 글러브 박스는 고객의 과학적 연구 개발 요구 사항을 충족하도록 설계되었으며, 주요 기능은 O2, H2O, 유기 가스를 제거하는 것입니다. 리튬 이온 배터리 및 소재, 반도체, 슈퍼커패시터, 특수 램프, 레이저 용접, 브레이징, 소재 합성, OLED, MOCVD 등과 같이 물, 산소, 먼지가 없는 초고순도 환경에서 널리 사용됩니다. 또한 혐기성 세균 배양, 세포 저산소 배양 등과 같은 생물학적 응용 분야에도 사용됩니다.

C.  장비 구성

장비는 주로 폐쇄형 상자, 전환실, 순환 시스템(정화 및 재생 시스템 포함), 물과 산소 모니터링 시스템, 제어 시스템 및 진공 시스템으로 구성됩니다.

전체 가스 순환 시스템은 폐쇄 회로로 작동하며, 전체 공정에서 누출이 발생하지 않으며, 전체 공정의 압력 제어 시스템은 상자 내부의 압력이 일정하게 유지되도록 보장합니다.

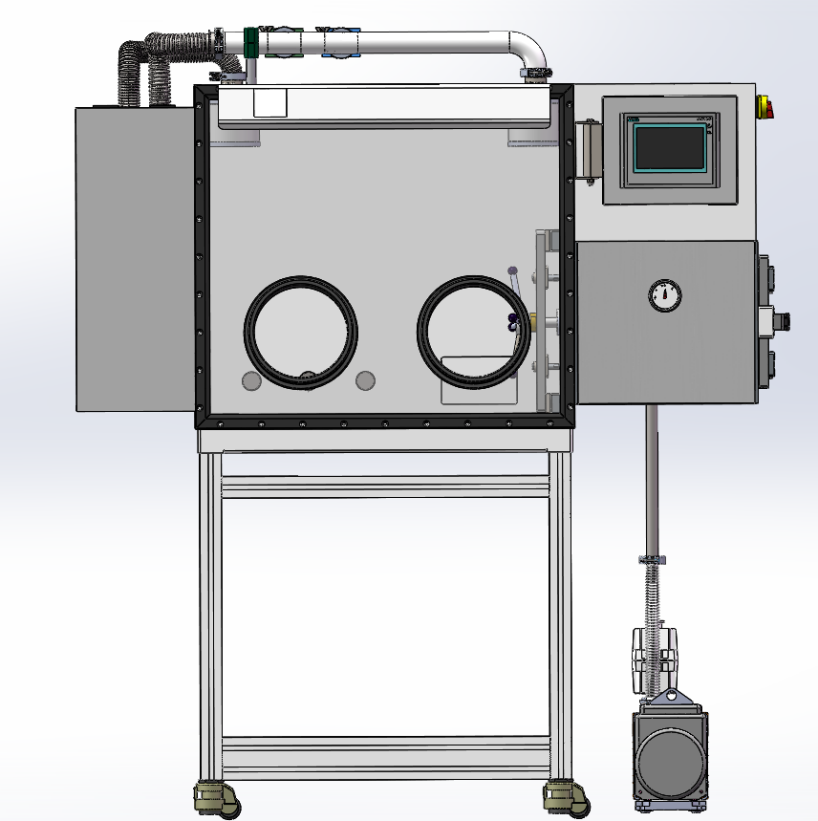

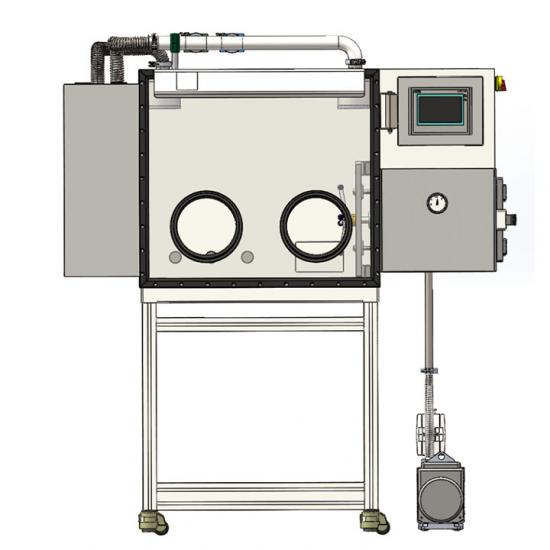

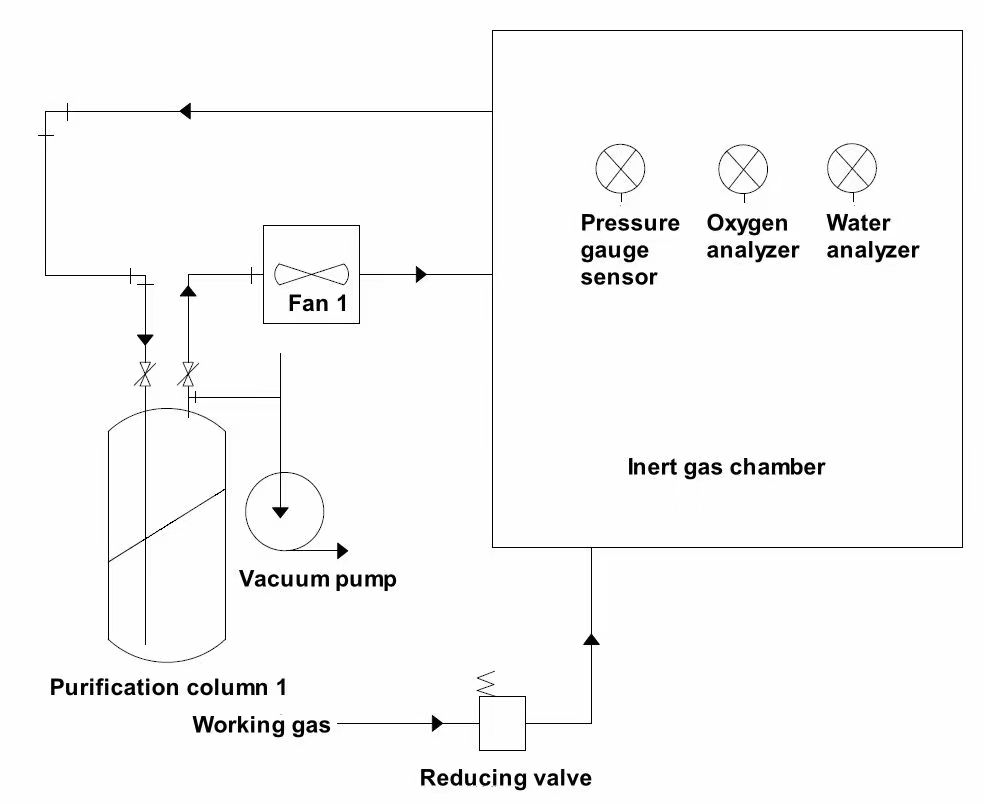

D.  장비 개략도

마.  제품의 장점 및 특징

가.  글러브 박스 디자인은 아름답고 구조가 컴팩트하며 솜씨가 좋다.

b.  글러브박스 정화 시스템, 물, 산소 < 1ppm 생성

c.  장비가 안정적으로 작동하며 장시간 연속 작동이 가능합니다.

d.  간단한 조작; 낮은 운영 및 유지 보수 비용;

마.  글러브박스의 각 부분은 전문화, 표준화, 대량 생산됩니다.

f.  다양한 특별 요구 사항을 가진 고객에게 제품을 제공합니다.

g.  모든 부분은 엄격한 감사와 통제를 받습니다.

h.  설계 및 제조에 대한 풍부한 경험

i.  제품의 지속적인 개선과 완성을 달성하기 위한 뛰어난 기술 팀

j.  완벽한 애프터서비스 시스템과 풍부한 애프터서비스 경험을 통해 신속하고 세심한 애프터서비스를 실현합니다.

F. Lab2000의 기술 솔루션

a.  승인 기준:

표준 조건, 즉 20~25℃의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 공기원에서 빈 탱크 본체의 순환수 산소 지수는 1ppm 미만에 도달합니다.

b.  주요 기술 지표 및 구성

1)  상자

(1)  크기 : 800mm(L) × 725mm(H) × 650mm(W).

(2)  재질 : 스테인레스 구조(304형), 두께 3mm.

(3)  필터 : 조리개 0.3마이크론

(4)  부틸고무장갑 : 미국산 원수입 두께 0.4mm, 장갑입구 8인치, 듀랄루민합금 장갑입구(부식방지처리, 알루미늄 양극산화처리), 직경 220mm.

(5)  창: 경사형 설계 작동 표면, 분리형 8mm 안전 강화 유리 전면 창, 내마모성, 내부식성, 우수한 빛 투과성, 3/8인치 두께의 OMEGA 씰이 있는 밀봉 링.

(6)  사용 중 일정 양압 및 음압(-10mbar~10mbar)을 유지한다.

(7)  캐비닛에는 반사방지 조명 에너지 절약 램프가 장착되어 있으며, 빛이 부드럽습니다.

(8)  박스에는 다공성 전원단자판이 장착되어 있습니다.(전원공급 : 220V ± 10% 50Hz ± 10%)

(9)  하우징은 3개의 표준 KF-40 포트로 구성될 수 있습니다.

(10)  누출율 : ≤ 0.001vol%/h.

(11)  알루미늄 프로파일 구조용 브라켓(높이 950mm 캐스터 포함), 범용 캐스터 장착 (선택 사항)

2)  전환실

(1)  형태 : 원형(304 스테인리스 스틸), 글러브 박스에 연결, 도어가 빠르게 열리고 조작이 간편합니다.

(2)  크기 : 직경 200*330mm, 슬라이딩 트레이가 있는 전환 캐빈 , 연마, 펌핑 및 보충 수동 제어.

(3)  트레이 : 스테인리스 스틸, 자유롭게 이동 가능한 확장부(대형 전환 캐빈 장착 )

(4)  진공도 ≤ -0.1mpa,(진공추출 및 진공도 표시)

3)  제어 시스템

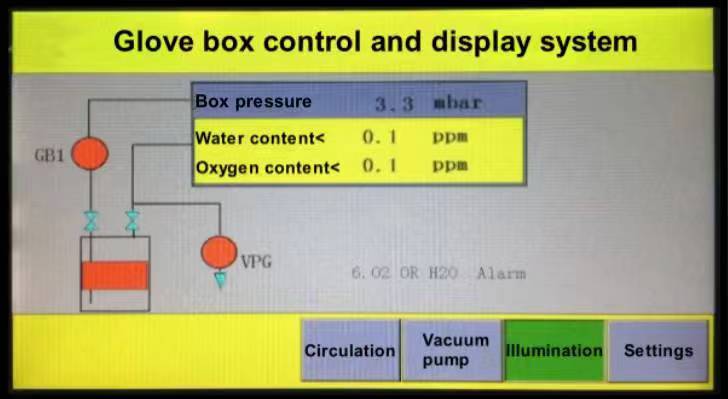

(1)  모드: 자가 진단, 전원 끄기 후 자동 시작 기능, 압력 제어 및 적응 기능 포함. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 통한 진공 챔버 제어. 본 장치는 Siemens PLC 터치스크린으로 제어됩니다.

(2)  압력제어 : 박스 및 전환실의 압력을 일정 설정치로 제어합니다.

l  사용자는 작동 압력 범위를 +12~-12mbar 사이에서 임의로 설정할 수 있으며, PLC는 설정된 범위 내에서 박스의 압력을 자동으로 조절합니다. 작동 압력 범위의 기본값은 -1~+3mbar입니다.

l  케이스 압력이 12mbar보다 높을 경우 PLC는 자동으로 안전 밸브를 열어 압력을 완화하고 케이스 내부의 장갑, 장비 및 재료를 보호합니다.

l  발 스위치를 사용하여 탱크 압력을 미세하게 조정하세요.

(3)  풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 간편합니다.

4)  순환 시스템 ( 정화 및 재생 시스템 포함 )

(1) 독일 BASF, 미국 UOP Purification Materials, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계, 자동 전자 제어 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화 장치, 디스플레이를 독립형 정화기와 통합하여 컴팩트하고 간단한 시스템을 구성합니다.

(2) 제어 : 수분 및 산소는 1PPm 이하로 제어

(3) 조정장치 : PLC 터치식 조정(가열, 배기, 정화, 재생)을 통해 2.5시간의 환기를 제외한 전체 과정을 사람의 감시 없이 조정합니다.

(4) 작동가스 : He.N2/ 또는 Ar가스(가스사이클)

(5) 순환 팬: 0-30m³ 고속 가변 주파수 팬, 마이크로 프로세서 제어, 압력 테스트된 스테인리스 스틸 장치.

(6) 정제 컬럼: 단일 정제 컬럼, 독일 BASF사의 탈산소화제 5kg, 미국 UOP사의 고효율 수분 흡수제 5kg을 수입하여 수명이 매우 길어 사용자가 제품 사용 시 정제 용량을 장기간 유지할 수 있도록 보장합니다. 수분 제거 용량은 2.2kg이며, 산소 흡수 용량은 63L입니다.

(7) 정화밸브 : 자동 전기공압밸브.

(8) 필터 : HEPA 규격 0.3마이크론 조리개 필터를 적용한 고효율 필터입니다.

(9) 재생 : 정화 시스템을 재사용하여 활성화하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2의 혼합물이 필요하며 H2는 10%를 차지합니다.

5)  디스플레이 시스템

독일 SIEMENS, Siemens PLC 터치스크린을 이용한 장치 제어. 중국어와 영어 모두 전환 가능합니다.

6)  수질분석기 (해외수입) 브랜드 소재 : 영국

MICHELL/(고객의 사용환경에 따라)

(1) 국내에서 수집된 자료가 아니거나 제3자가 수집한 자료이므로 신뢰성이 보장됩니다.

(2) 측정범위 : 0~1000ppm

(3) 정확도 : ±1% ppm

(4) 디스플레이 : 분석기의 출력은 PLC와 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

(5) 제어 : 가스 순환 시스템은 사용자의 설정에 따라 제어되어 사이클 저하를 달성할 수 있습니다.

(6) 환경 : -10℃ -50℃

7)  산소 분석기 , PLC 산소 분석기(Avcray 전기화학 분석기)

(1) 오차 : ±1%PPm 국산 또는 국산 조립이 아닌 경우 제3자 자료로 신뢰성을 보장합니다.

(2) 측정범위 설정 가능 : 0~1000ppm

(3) 환경 : -10℃ -50℃

(4) 정확도 : ±1% ppm

8)  진공 시스템

자동 가스 제어 도금판; 사용자가 세척 시간을 설정한 후 터치스크린의 시작 버튼을 터치하면 시스템이 상자 세척을 시작하고 설정된 시간에 자동으로 정지합니다. 진공 펌프 시작-정지 시간 제어 기능이 추가되었습니다. 진공 펌프는 British Edwards 진공 펌프(모델 RV12, 유량 12m³/h, 한계 진공 2x10-3mbar)를 선택했습니다. 전환실은 별도로 진공 청소가 가능하며, 언제든지 개별적으로 제어할 수 있습니다. (해외 수입)

9)  케이스 세척

자동 케이스 세척 기능. 가스 교체 또는 물 오작동 시 산소 케이스가 자동으로 빠르게 세척됩니다. 케이스 자동 세척 밸브와 케이스 배관은 KF25 강관과 KF25 파고다 커넥터를 사용하여 단단히 연결해야 합니다.

10)  장비 작동 조건 : (사용자 제공)

(1) 전원 공급 : 2상 3선 AC220V, 전력 ≥1Kw;

(2) 실험실에는 독립된 접지선이 있어야 합니다: < 3Ω, 장비에서 접지선 연결은 ≥10mm2 평형 구리선을 사용하는 것이 좋습니다.

(3) 물 공급 : 없음;

(4) 상대습도 : < 75%;

(5) 실내에 다량의 먼지가 없고, 부식성, 가연성, 폭발성 가스가 없을 것.

(6) 장비 바닥면적 : 길이 × 너비 : 1200mm × 1000mm

G.  주요 구성

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
