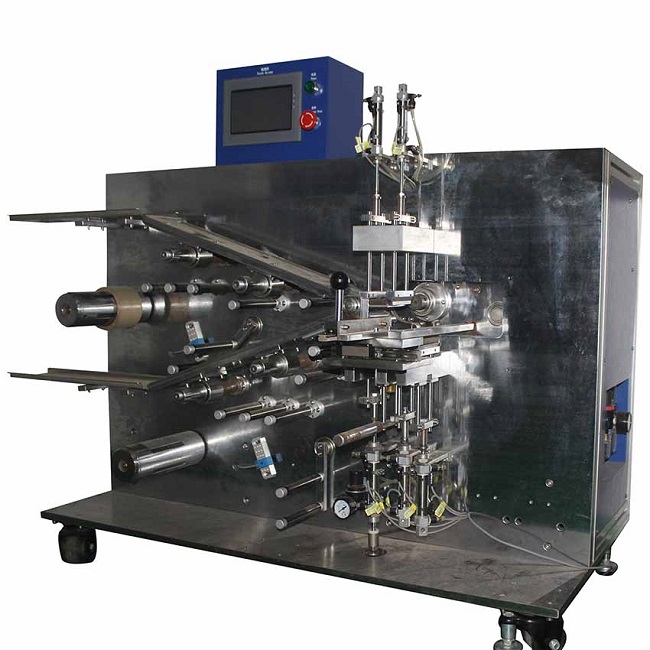

원통형 셀 코어 제작용 반자동 와인딩 머신(5-10PPM)

1. 장비  기능 설명 :

이 기계는 주로 원통형 리튬 이온 배터리 셀의 정밀 권취에 사용됩니다.



작업 과정은 다음과 같습니다. 수동으로 양극판과 음극판을 각각 권취부에 넣고, 다이어프램과 함께 쌓아서 공정 요구 사항에 따라 권취한 후, 자동으로 종단 테이프를 부착하고, 셀을 자동으로 절단합니다.



2. 장비  기능 및  특징 :

1 )  단일 타겟 실꿰기 바늘 구조를 채택하였습니다.

2 )  폴피스 수동 도입, 자동 와인딩, 자동 바늘 교환, 종단 테이프 자동 부착 및 자동 블랭킹 .

3 )  접착 테이프는 수평으로 붙입니다(종단 테이프가 폴 이어에 수직임). 접착 테이프는 평평하며 전기 코어에 부담을 주지 않고 접착 위치를 정확하게 제어할 수 있습니다. 접착이 안정적이고 신뢰할 수 있습니다 .

4 )  감기 바늘의 감기 속도는 조절 가능합니다 .

5 )  두 개의 코일 다이어프램을 능동적으로 풀고, 권선 과정에서 장력을 자동으로 원활하게 조절할 수 있는 장력 근접 스위치 제어 기술입니다. 상하 장력을 조절할 수 있습니다 .

6 )  다이어프램 아웃소싱 종료 .

7 )  압연된 전기 코어는 손상, 코어 당김 및 극 탈구가 없어야 합니다.

8 )  조작이 간편하고, 사양의 조정 및 교체가 간편하고 빠릅니다 .



3. 기술적 프로세스:

본 장비는 원통형 리튬 이온 배터리의 권취 공정 기준을 충족합니다. 즉, 격막이 음극판을 완전히 감싸고, 음극판이 양극판을 완전히 감싸는 구조입니다. 공정 흐름은 다음과 같습니다.

1) 다이어프램 사전 코일링: 치아 커터 기술을 채택하면 사전 코일링 다이어프램의 길이를 절약할 수 있습니다.

2) 음극을 끌어들입니다.음극 시트를 수동으로 권취 부분으로 안내합니다.

양극을 삽입합니다. 양극 극 조각을 수동으로 권선 부분으로 안내합니다.

3) 와인딩;

4) 교대역;

5) 다이어프램을 잘라내고 종단 접착제와 블랭킹을 붙입니다.

	디	여	엘
허용오차(mm)	< 0.5	< 0.3	< 1000

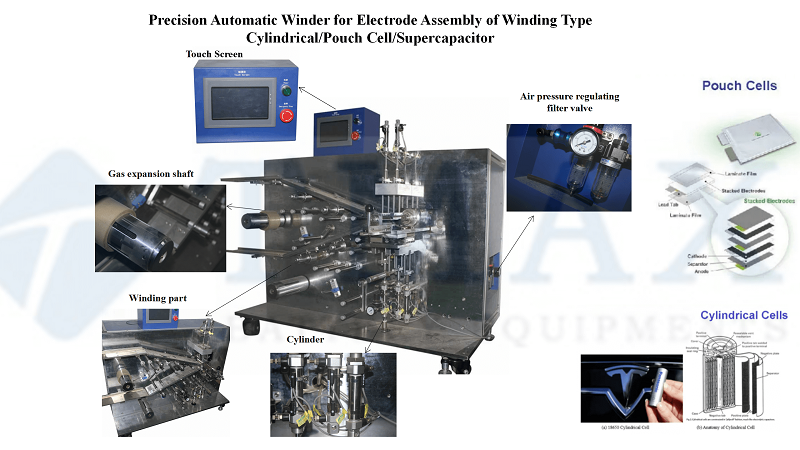

4. 장비의 주요 구성 요소:

1) 장비는 권취 장치, 스테이션 변경 장치, 다이어프램 풀기 장치, 폴 피스 가이드 장치, 접착제 붙이기 장치, 블랭킹 장치 및 제어 시스템으로 구성됩니다.

2) 권취 장치(2세트): 권취 정확도를 보장하고 권취 바늘을 편리하게 교체할 수 있도록 단일 헤드 반대 나사산으로 구성됨.

3) 스테이션 이동 장치(1세트): 와인딩 스테이션과 접착 스테이션의 변환에 사용됩니다.

4) 다이어프램 풀림 장치(2세트): 다이어프램 코일 능동 풀림 공기 압력 조절 제어.

5) 폴피스 가이드 장치(2세트): 편측 조정이 가능하여 조정이 편리합니다.

6) 접착 및 블랭킹 장치(1세트).



5. 기술 표준:

1) 조리개 너비: 30-75mm

코일 바늘 사양: ∮ 1.8- ∮ 6.0 mm, 고객 맞춤 제작

요구 사항;

폴 폭: 28-73mm.

2) 재료 사양 요구 사항 (단위: mm)

재료	길이	너비	두께	내경	외부 직경
양극	150-1000	28-73	0.1-0.2
음극	150-1000	28-73	0.1-0.2
구분 기호	재료 롤	30-75	0.012-0.045	76.2	250
종료 테이프	재료 롤	8-60	0.01-0.035	76.2	150

3) 적용 가능한 전기 코어 외경 (mm - ∮ 20mm)

4) 장비 용량 : 5 ~ 10개/분 (극편 길이/폭에 따라 다름)

5) 권취 정확도;

 극 조각이 다음 조건을 충족하는지 확인하는 경우:

극 조각의 너비 오차는 ± 0.2mm 이내입니다.

극 조각의 "S" 굽힘 오차는 ± 1mm/500mm 미만입니다.

다이어프램 코일의 타워 형상 오차는 ± 0.2mm 이내입니다.

권선 정확도는 다음을 충족할 수 있습니다. 다이어프램 정렬 오류는 ± 0.5mm 미만입니다 . 극 조각 정렬 오류는 ± 0.5mm 미만입니다 .

양극으로 감싼 음극과 음극으로 감싼 격막의 정렬을 실현할 수 있으며, 완제품의 단면은

± 0.5mm.

6) 합격률:  ≥ 98% (비장비 요소 제외).



6. 사양  매개 변수 :

	명세서	비고
입력 전력	AC220V, 1.5KVA, 50Hz
압축 공기 소스	0.4~0.6MPa
장비 생산 능력	5-10개/분	모델 및 직원 숙련도에 따라
장비 무게	약 500kg
장비 크기	1450mm*1100mm*1150mm (가로*세로*높이)	극편재 홈의 연장 길이를 제외한 단위:mm
코일 바늘 사양	∮ 1.8mm- ∮ 6mm	고객 요구사항에 맞춰 1세트를 제공합니다
랙 및 장착 플레이트	1세트
바늘 감기 장치	1세트
극 조각 공급 장치	2세트
다이어프램 공급 장치	2세트
비스코스 장치	1세트
PLC	파나소닉	파나소닉 AFRX-C60T
터치스크린	MCGS	7인치 트루 컬러
권선 모터	파나소닉/리산	파나소닉 서보 모터
텐션 모터	연구 통제 / 리산	스테퍼 모터
감지기	파나소닉/다오촨
공압 부품	에어택/싱전/ 에어택
오류 정지
오류 프롬프트	프로그램 내장	원터치 리셋
작동 지침	1세트의 작동 지침
부분품	1세트	배송 목록 보기



이름	사양(mm)	보증 기간	비고
와인딩 머신		완성된 기계 1년	인적 요인 제외 (평생 유지 보수)
풀칠한 종이 커터		3개월
롤링 니들		3개월	인적 요인을 제외하고
광전 눈		6개월	충돌 및 오일 유입은 보장되지 않습니다.
동기 벨트		1년	오일링은 보장되지 않습니다
