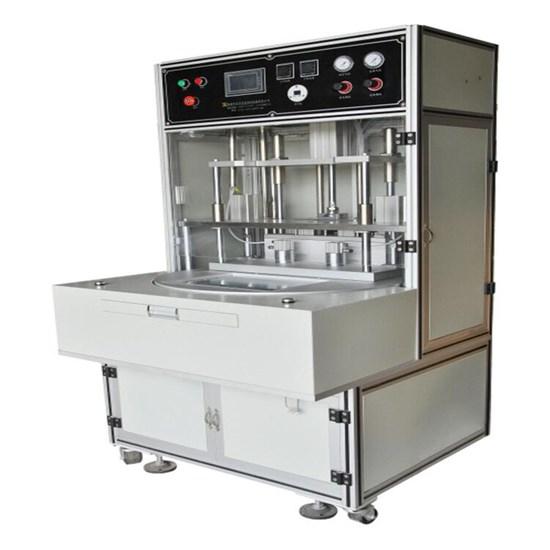

파우치 셀 생산을 위한 파우치 셀 자동 진공 밀봉기

장비의 주요 구성 요소

1. 진공 챔버: 브레이크 모터로 구동되는 턴테이블 메커니즘.

2. 베이어닛 메커니즘: 진공 디스플레이 포함.

3. 터치스크린 제어판을 표시하고 제어합니다(열 밀봉 시간 제어, 수동 단일 동작 작동 모드 등 포함).

4. 전체 기계 본체는 알루미늄 프로파일 구조를 채택하고, 모든 부품은 전해액 부식을 방지하기 위해 표면 처리되었으며, 사고를 방지하기 위한 보호 안전 도어가 있습니다.

5. 진공 값은 SMC 음압 센서로 감지 및 표시될 수 있으며, 공정 요구 사항에 따라 진공 값을 설정할 수 있습니다.

6. 전기 제어 시스템.



특징

1. 더블 포지션 턴테이블 캠 스플리터 드라이브;

2. 회전 테이블과 캐비티는 부식 방지 재료(알루미늄 산화)로 만들어졌습니다.

3. 포장 온도, 추출 시간 및 포장 시간을 미리 설정합니다.

4. 상부 및 하부 헤드의 독립적인 온도 제어, 너무 낮거나 너무 높은 온도에 대한 알람 기능이 있습니다.

5. 헤드 실린더의 공기 공급 압력을 조절하고 표시할 수 있습니다.

6. 진공도는 디지털로 표시되며, 표시가 명확하고, 설정과 조절이 편리합니다.

7. 배터리에는 평평하게 하고 압축하기 위한 압착판이 제공됩니다.

8. 상하 헤드의 평행도:  ±  0.01mm; 정렬은 조정 메커니즘으로 조정할 수 있으며, 핫 헤드는 평면 압력으로 자동으로 조정될 수 있습니다.

9. 상부 헤드와 베이어닛은 진공 챔버에서 자동으로 들어 올려 분리될 수 있으며, 하부 헤드 캐비티는 분해 및 유지 보수가 편리합니다.

10. 전해액 분리통을 구성하여 전해액 배출 채널을 최적화하고 진공원의 오염을 줄입니다.

11. 안전문 스위치 보호 설정;

12. PLC를 사용하여 자동 제어를 실현하고 터치스크린을 사용하여 인간-기계 대화를 실현하여 조작 및 설정이 편리합니다.

13. 출력 통계 기능, 수동 및 자동 작업 기능, 고장 경보 기능이 있습니다.

14. 안전하고 안정적인 작동, 신뢰할 수 있는 제어 및 편리한 작동;



명세서

전원 공급 장치	220V ,  50 / 60Hz , 단상
적용 가능한 최대 배터리 크기	300mm X 300mm X 12mm
압력	0.5-0.7MPa
진공도	-98Kpa
기계 작업 사이클	약  10 초 / 시간
씰링 헤드 길이	3 0 0 mm
밀봉 폭	8mm
밀봉 두께	0.14~0.3mm
머리 온도	실내온도 ~ 300 ℃  조절 가능, 보상 설정 가능, 제어 정확도 ± 2 ℃
포장 시간	0~99.9초 조절 가능
헤드 병렬성	± 0.01mm
장비 용량	100-500 EA / h (근로자의 숙련도에 따라 다름)
장비 회전율	≥ 98%
기계 크기	1300(L) X1300mm(W) X1780mm(H)
장비 무게	250kg
