리튬 배터리 주입용 파우치 셀 자동 전해액 충진기

주로 파우치 셀  자동  전해액 충전 , 진공 확산 조립, 전해액 충전 후 밀봉  에 사용됩니다 .

배터리를 고정 장치에 수동으로 넣고 위치를 잡은 후 페달을 밟으면 턴테이블이 자동으로 다음  전해액  주입 스테이션으로 이동합니다.  전해액  주입이 완료되면 턴테이블이 진공 대기 상자로 회전하여  가스를 제거합니다  (시간, 진공 압력,  가스 제거  시간 조정 가능). 가스 제거가 완료  되면   진공 사전 밀봉 스테이션으로 이동합니다. 사전 밀봉이 완료되면 시작 위치로 돌린 후 밀봉된 배터리 셀을 수동으로 제거하고 다시 클램프로 고정하여 사이클 작동을 시작합니다 .

적용 가능한 셀 크기:

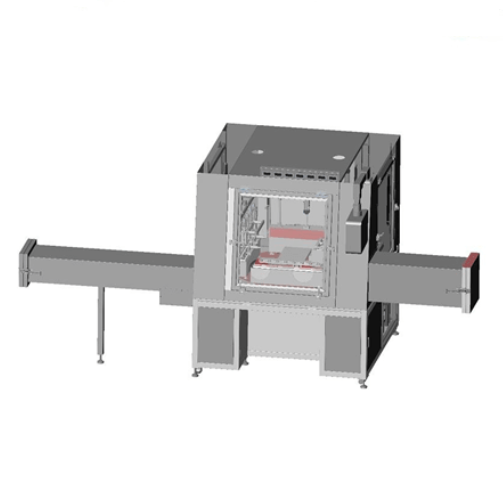

기계 구조

주요 매개변수

1. 전체 치수 및 전환 챔버 치수:

전체 크기 :  길이 3.8m * 너비 1.6m * 높이 1.9m (그물 크기 : 길이 1.6m * 너비 1.6m * 높이 1.2m),

전면 전이  챔버  크기 :  길이 900㎜  * 너비 400㎜ * 높이 400㎜ ,

후면  전이  챔버  크기:  길이 550㎜ * 너비 400㎜ * 높이 400㎜ .

(내부문과 외부문을 사용하며, 내부문은 공기실린더와 페달로 개폐가 조절되고, 외부문은 수동으로 조절됩니다)

2. 컨베이어 벨트

공급의 연속성을 보장하기 위해, 과잉 공급통에 발 페달로 제어되는 공급 컨베이어 벨트 세트가 특별히 제작되었습니다.

3. 주요 재료

SU304 스테인리스 강판과 사각 패스를 사용하고, 진공 상자는 산화 처리를 한 알루미늄 합금으로 만들고, 프레임의 하중 지지 부분은 50mm*50mm*3.0mm 철 사각 패스 용접 페인트로 만들고, 판금 상단 부분은 1.5mm 스테인리스 강으로 만듭니다. 보드를 만든 후 외관을 페인트합니다.

4. 유리와 장갑 링

글러브 박스 유리는 6mm 두께의 수입 투명 PC 보드로 제작되었으며, 투명 PC 보드는 스테인리스 스틸 금속 프레임으로 제작되어 나사로 고정되었습니다. 글러브 링은 부식 방지 소재로 제작되었으며, 글러브 링과 밀봉 링은 보드 위의 투명 PC에 설치되었습니다.

5. 긴팔장갑, 발받침, 캐스터

예약된 작업대 장갑은 내산성 및 내알칼리성 긴팔 장갑입니다. 한 쌍(총 2개)이 기본으로 제공됩니다. 발받침 4개와 바퀴 4개가 있습니다. 발받침은 설치 준비가 되었습니다. 위치 조정 후.

6. 가공기술 및 맞대기 접합

모든 바닥판은 견고함을 보장하기 위해 완전히 용접되어 있습니다. 맞대기 접합은 실링 코튼과 나사, 너트로 이루어졌으며, 간편 유지보수를 위한 도어가 있습니다.

7. 전해질  저장 시스템:

2세트의 전해액 자동 공급, 전해액 저장, 전해액 주입, 일정 압력 탈포 시스템을 갖추고 있어 사이클로 사용할 수 있으며, 전해액 탱크가 비어 있을 때 알람 기능이 있습니다.

8. 압수 방지 시스템

액체 주입 펌프가 장시간 사용되지 않을 경우, 액체 주입 펌프는 미리 정해진 시간(길이 설정 가능)에 따라 자동으로 전송하며, 바늘에서 액체가 떨어지지 않아 전해액 결정으로 인해 주입 펌프가 막히는 것을 방지합니다.

9. 전원 꺼짐 유지 기능

전원이 꺼져도 흡수 박스는 압력을 유지할 수 있습니다. (압력으로 전원이 꺼진 후 상부 실린더의 과도한 압력으로 인해 실린더가 폭발하는 것을 방지할 수 있습니다.) 전원이 복구되면 전체 시스템을 복구할 수 있습니다. 전원이 차단되기 전에 작동이 완료될 수 있는 상태를 자동으로 감지합니다.

10. 자동 밀봉 기능

밀봉 스테이션은 액체로 채워진 배터리 밀봉과 액체로 채워지지 않은 배터리 밀봉을 자동으로 구별할 수 있습니다.

11. 에어백의 NG판단 기능

액상 주입 전 에어백의 정상 및 비정지 여부를 판단합니다. 에어백이 당겨진 후 시스템은 에어백의 정상 및 비정지 상태를 자동으로 구분하며, 액상 주입 바늘은 에어백의 정상 상태에만 위치합니다. 주입구를 내리면 액상이 자동으로 주입됩니다.

글러브 박스 조명: 조명이 있는 DC24V LED 램프, 부식 방지 소재, 터치스크린 제어 스위치.

12. 분사 펌프 매개변수

원당 최대 액체 주입량: 초당 2.2g/회전; 정확도: 0.25% 미만

주입 정확도가 높고 정확도는 0.25% 이내입니다.

폭넓은 적용성, 회전 밸브 코어 구조 설계 채택, 저점도(<10000CPS), 중점도(10000~100000CPS), 고점도(>100000~500000CPS)에 적합

오염 방지, 회전 밸브 코어 구조 설계 채택, 동적 씰 링 없음, 세척이 쉽고 유지 관리가 간편하며 무균 충전에 사용할 수 있으며 식품, 제약 및 기타 산업의 요구 사항을 충족합니다.

부식 방지, 특수 고내마모성 세라믹 펌프 헤드, 장수명 설계, 주요 부품에 수입 부품 사용, 강력한 부식 방지 능력, 신뢰성 및 내구성

이 기계에는 자동 계산 기능이 있습니다

사용이 간편하고, 기포가 발생하기 쉬운 동적 씰링 링이 있는 일방향 밸브형 액체 주입 펌프를 피하십시오.

플런저 펌프보다 동적 씰링 링 교체가 필요 없고, 간편하고 편리하며 유지 관리가 쉽습니다.

제어 모드에서 연결된 PLC는 자동으로 제어될 수 있으며, 외부 풋 스위치로 수동으로 작동될 수도 있습니다.
