다양한 코팅 헤드를 갖춘 대형 다용도 롤투롤 파일럿 코팅기

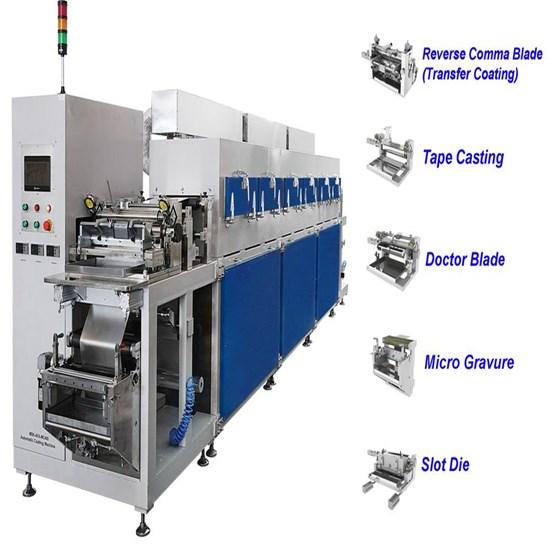

TMAX-AFA-MC400  은 리버스 콤마 블레이드, 닥터 블레이드, 슬롯 다이, 마이크로 그라비어 및 테이프 캐스팅 등 다양한 코팅 헤드를 적용할 수 있는 다용도 롤투롤 코팅 시스템입니다. 효율적인 슬러리 경화를 위해 독립적인 온도 프로그래밍 기능을 갖춘 4.5m 길이의 3존 대류식 건조 오븐이 구현되어 있습니다. 다양한 코팅 슬러리와 필름 기판(Cu, Al, PET, PP, PE)에 폭넓게 적용 가능한 가장 완벽하고 범용적인 파일럿 코팅 시스템입니다.

• Doctor Blade :  8~200마이크론 두께 코팅을 위한 비용 효율적인 솔루션(연속 모드만 해당)

• 역콤마 블레이드(전사코팅) : 30~200마이크론 두께 코팅을 위한 비용 효율적인 솔루션(연속 및 간헐 모드 모두)

• 테이프 캐스트 코팅 : 고점도 슬러리로 최대 1000마이크론 두께의 코팅을 수행하는 데 이상적입니다.

• 마이크로 그라비어 : 1~3마이크론 ( 건조 필름 두께 ) 의 정밀한 얇은 코팅에 완벽하게 적합

• 슬롯 다이 : 1마이크론만큼 얇은 정밀 코팅에 적합하며 최대 200마이크론까지의 두꺼운 코팅에 대한 넓은 적용 범위를 제공합니다.

•


명세서:

작동 전압	110 - 240 VAC, 50/60 Hz, 3상(요청 시 380VAC 3상 가능)
최대 전력 소비량	30-35KW (50A 공기 차단기 필요)
압축 공기	0.5-0.9MPa가 필요합니다(공기 압축기는 포함되지 않습니다.  주의: 공기 압축기 대신 가스 실린더를 사용하는 경우(그림2), 안전한 작동을 위해 필요한 작동 범위 내로 압력을 제한하기 위해 가스 실린더에 2단계 압력 조절기(그림1)를 설치해야 합니다.    그림1                 그림2
릴링/풀림 직경	350mm OD 최대  릴링/풀림 샤프트 직경: 3인치
코팅 폭	최대 350mm
코팅 속도	최대 5000mm/분
코팅 헤드 역 쉼표 블레이드 닥터 블레이드 테이프 캐스팅 슬롯 다이 마이크로 그라비어	닥터 블레이드 코팅	연속 코팅 모드만 가능 코팅 두께 범위: 10~200um (건조 필름) 일반적인 슬러리 점도 범위: 500~10000 mPa.s 정밀도: ±5μm(간격 조정 솔루션 1um); 가장자리에서 중앙까지의 두께 허용 오차 +/-8um 2리터 탱크가 장착된 MSK-155  자동 슬러리 공급기는 추가 비용으로 이용 가능합니다. 자세한 내용을 보려면 밑줄을 클릭하세요.
	리버스 콤마 블레이드(전사 코팅)	제어판에서 두 가지 코팅 모드(연속 및 간헐적)를 선택할 수 있습니다. 코팅 두께 범위: 30~200um (건조 필름) 일반적인 슬러리 점도 범위: 500~10000 mPa.s 정밀도: ±3μm; 가장자리에서 중앙까지의 두께 허용 오차 +/-5um 2리터 탱크가 장착된 MSK-155  자동 슬러리 공급기는 추가 비용으로 이용 가능합니다. 자세한 내용을 보려면 밑줄을 클릭하세요.
	캐스트 코팅	테이프 캐스팅 기술은 5000~20000 mPa.s의 더 두꺼운 슬러리를 처리하는 데 이상적이며 따라서 더 두꺼운 필름 코팅이 가능합니다(최대 1000um) 연속 코팅 모드만 가능 정밀도: ±5μm(간격 조정 솔루션 1um); 가장자리에서 중앙까지의 두께 허용 오차 +/-8um   4리터 탱크가 있는 MSK-156  슬러리 공급 스크류 펌프가 포함되어 있습니다. 자세한 내용을 보려면 밑줄을 클릭하십시오.
	슬롯 다이 코팅	슬롯 다이는 1미크론에서 최대 200미크론 두께의 균일한 필름 코팅에 적합합니다. 다양한 패턴의 심 크기를 변경하면 심 패턴에 맞는 연속, 간헐적 또는 그리드 코팅을 생산할 수 있습니다. 자세한 내용은 아래 그림을 참조하십시오.                           4리터 탱크가 있는 슬러리 공급 스크류 펌프가 포함되어 있습니다. 자세한 내용을 보려면 밑줄을 클릭하십시오. 최소 두께 및 정밀도: 1µm(건조 필름), ±1%   일반적인 슬러리 점도 범위: 200~10000 mPa.s 주의: 최종 코팅 두께는 슬러리 점도, 고체 입자 크기, 고형분 함량, 심 두께, 포일 압연 속도, 슬러리 공급 속도 등 다양한 변수에 따라 달라집니다. 따라서 모든 종류의 슬러리에 대해 1마이크론 수준의 코팅막을 얻을 수 있다고 보장할 수는 없습니다. 자세한 내용은 슬러리 사양 및 코팅 두께 요구 사항을 알려주시기 바랍니다.
	마이크로 그라비어 코팅	사용자는 연속 및 간헐적 코팅 모드를 사용할 수 있습니다. 코팅 두께 범위: 1~3um (건조 필름) 일반적인 슬러리 점도 범위: 30~1000 mPa.s 2리터 탱크가 있는 자동 슬러리 공급기가 포함되어 있습니다.
대류 건조 오븐	독립적인 온도 조절 장치를 갖춘 3개 구역 디자인. 공기 유량: 단일 구역의 경우 최대 9.5/2800(cm³/RPM), 유량 조절 가능 건조 온도 : 최대 150°C ±5 ℃ 전력 소비량: 단일 구역 9KW(총 27KW) 히터 길이: 단일 구역의 경우 1.5m(전체 4.5m)
제품 치수	길이 6800mm x 너비 1200mm x 높이 1900mm
규정 준수	CE 인증
보증	평생 지원이 포함된 2년 제한 보증 부적절한 보관 조건이나 유지 관리로 인한 녹 및 손상은 보증 대상이 아닙니다.
응용 프로그램 노트	고객은 장비 배송 전 기술 교육을 받기 위해 당사 시설을 방문하실 수 있습니다.
순중량	13톤
