전원 공급 장치

110 - 220V AC, 50/60Hz, 단상

글러브 박스 박스

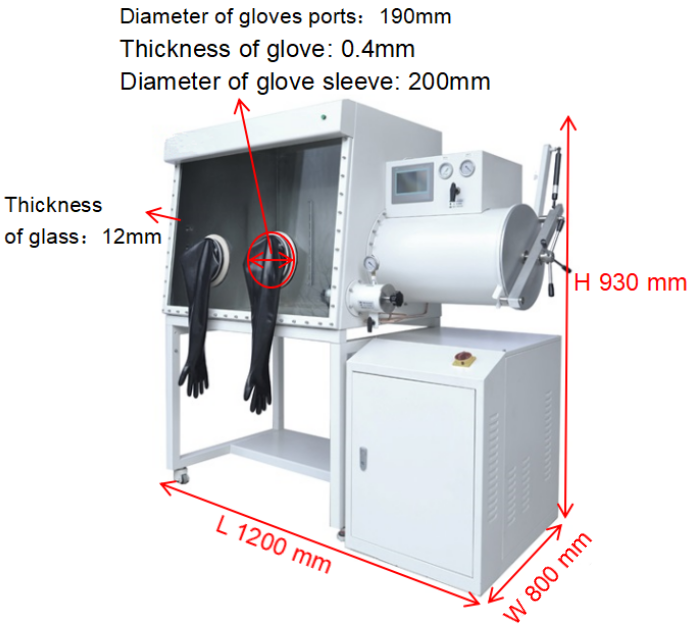

박스 재질 304 스테인리스 스틸(304형), 두께 3mm  박스 크기(안테챔버 및 지지대 제외) 1220mm(L) x 750mm(W) x 900mm(H)  47.2" x 29.5" x 35.4"  박스 지지대 높이: 900mm(35.43")

쟁반

표준 레이아웃

상자 안에 두 겹이 들어있습니다.

옵션/추가: 도구 상자 또는 기타

다양한 도구 상자는 사용자 요구에 따라 배치할 수 있습니다.

앞 창문

틸트 디자인 조작 창, 분리형 안전 강화 유리 전면 창, 두께 8mm, 내마모성, 내부식성, 우수한 빛 투과성, 3/8인치 두께의 OMEGA 밀봉 링을 사용한 밀봉 링.

옵션 창 열기

다양한 기기를 넣을 수 있도록 앞 창문을 고정하는 대신 열 수 있도록 설계할 수 있습니다(사용자 정의 기능).

상자 내부 환경

H2O <1ppm(20°C/68℉, 1atm)  O2 <1ppm(20°C/68℉, 1atm)

곁방

제어 방식: 수동  설계: 두 개의 원형 전실  메인 챔버 크기: Φ360mm(직경) x 600mm(길이)(위치: 상자 오른쪽)  14.17"(직경) x 23.62"(길이)  미니 챔버 크기: Φ150mm(직경) x 300mm(길이)(위치: 상자 오른쪽)  5.9"(직경) x11.8"(길이)  진공도: <=-0.1MPa(오른쪽 전실에는 메인 챔버와 미니 챔버가 포함되며 모두 진공과 디스플레이가 필요합니다. 진공 압력 게이지 브랜드는 독일 WIKA입니다.

옵션/자동 제어 방식 추가

설정된 시간과 가스 배출 및 충전 횟수에 따라 전실을 자동으로 제어합니다.

옵션/추가: 난방 모드

Max temperature:200℃/ 392℉
Control accuracy:±2℃/±3.6℉
The main chamber and mini chamber are both can adding the heating function (compared with standard antechamber the size is a little different)

Working gas and regeneration gas

Working gas: 99.999% high pure N2, Ar, He and other inert gas
Control gas:99.999% high pure inert gas
Regeneration gas: mixing gas of working gas and H2,hydrogen(H2)Volume accounted for 5-10%
If the pure system only has moisture removal function, the regeneration gas is the same with working gas

Gas purification system

Single pure column:
German BASF Oxygen removal material, US UOP high moisture absorb material. The regeneration process of purification system is auto control and automatic moisture and oxygen removal function.
Gas purity can be sustained and keep long-term:H2O<1ppm, O2<1ppm.

Option  dual columns purification system
(one in use and the other is reserve)

Why choose duel pure column? 1,The Pure column need to be regenerated after saturated by absorbing the oxygen and moisture. The regeneration time is 16hours. If there is no reserved column, it may stop working. (we recommend dual column purification system to factory or other unit which need glove box working Continuously); 2,The pure capacity of dual pure columns is two times as much as single column

Pressure control system

Box pressure can be auto controlled by PLC touch screen
Control accuracy:±1Pa
Can also be manually controlled by foot switch

Filter system

The ends of inlet and outlet both are provided with filter
The filter precision is: 0.3 mu m

Closed circulating fan

High speed frequency conversion fan, flow 0-100m3/h, microprocessor control, Stainless steel device for pressure testing.
With water cooling device (can equipped with water cooler and external refrigeration equipment)

Control system

SIEMENS colors touch screen (6 inches), PLC control system, Bilingual in Chinese and English can be switched
Pressure sensor: -2500~2500Pa touch screen, accuracy±1Pa
Pressure control: control the box pressure to one setting point (scope can be set)

measurements

Moisture analyzer: US GE brand, 0~1000ppm touch screen display, precision 0.1ppm

Oxygen analyzer: US GE brand, 0~1000ppm touch screen display, precision 0.1ppm

Vacuum Pump

Britain Brand EDWARDS, pumping speed 8.4-12m3/h, Model RV12
Extreme pressure 2 x 10-3 mbar/1.5 x 10-3 Torr
Inlet flange NW25
Outlet flange NW25
Noise level: 50 Hz 48 dBA

Glove

Brand: US NORTH
Material: Butyl
Model for standard   8B1532

illumination system

Equipped with Fluorescent lamp. Brand: PHILIPS

Solvent removal system

Efficient adsorption of activated carbon, can effectively remove trace organic solvents;

예비 KF40 표준 조인트

KF40 조인트에 대한 특수 설계로 물을 상자 안으로 끌어들일 수 있습니다.

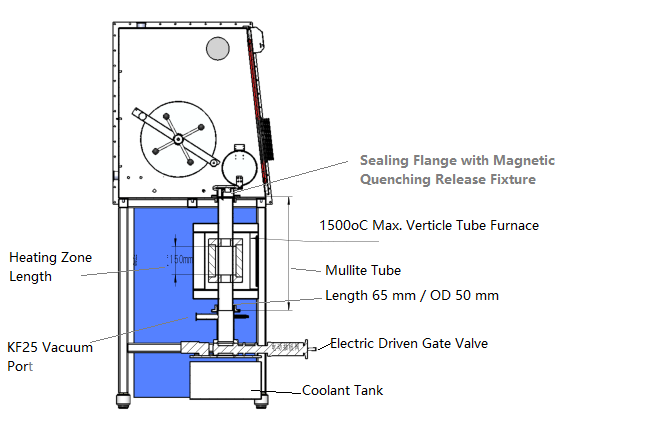

다른 장치(저온 냉장고, 필름 코팅기, 현미경, 용매 정제 시스템, 저온 콜드 트랩, 가열로 등)에 연결 가능

저온 냉장고

현미경

용매 정제 시스템

코팅기

내부 연결(코팅기의 한 문이 글러브 박스 내부에 있음)  외부 연결


장비 크기 및 공간 요구 사항

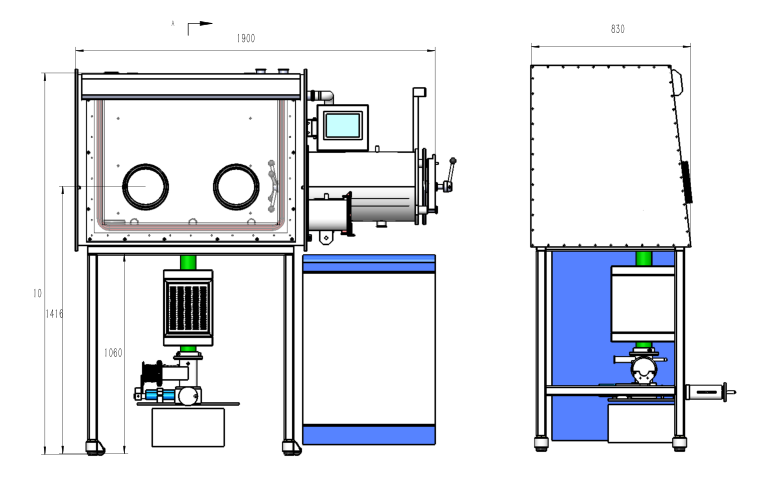

전체 크기

1850mm(길이) x 1000mm(폭) x 1950mm(높이)  72.83" x 39.37" x 76.77"

객실 크기

2200mm(길이) x 1500mm(폭) x 2000mm(높이)  86.6" x 59" x 78.74"

나무 패키지 크기 및 무게

2185mm(길이) x 1145mm(폭) x 2300mm(높이)  86" x 45" x 91" (5.8M3)

650kg(1400파운드)

알아채다

가스가 순환할 때, 순환 시스템 배관이 깨끗하고 막히지 않았는지 확인해야 합니다(필터 색상이 흰색에서 검은색으로 변하면 필터를 적시에 교체해야 합니다).  글러브 박스 내에 부식성 가스가 없어야 합니다.  습도 및 산소 표시기가 작동 요건을 충족하지 못할 경우 컬럼을 재생해야 합니다. 글러브 박스 내부에서 부식성 가스가 방출되는 경우(예: LiPF6 전해액) 사용하지 마십시오. 액체가 담긴 병은 밀봉해야 합니다.  진공 펌프의 오일 레벨을 정기적으로 점검하고 유지해야 합니다.
