1

200~650

10 ～40

70 ～130

1

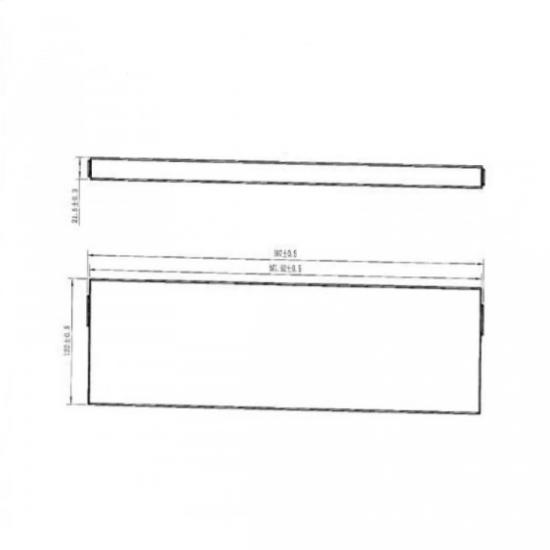

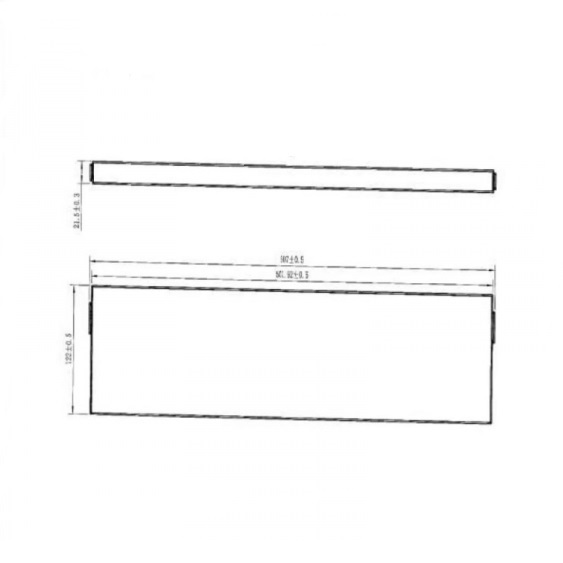

501.92±0.3

21.5±0.3

122±0.5

1

크기

길이 800mm * 너비 600mm * 높이 1750mm

/

2

무게

1티

/

3

단일 포장의 최대 크기

길이 800mm * 너비 600mm * 높이 1750mm

/

4

단일 포장의 최대 중량

1티

/

5

운송로의 하중 지지력

1톤/m2

/

6

전기 소비량

2KW

/

7

일반 질소(m3/h)

/

압력:/

이슬점:/

8

고순도 질소(m3/h)

/

압력:/

이슬점:/

9

냉각수(m3/h)

/

온도:/

압력:/

10

순수(m3/h)

/

/

11

공정배기(공기량 m3/h, 풍속 m/s, 기압 Kpa)

/

온도:/

유형:/

12

공정 공기 흡입량(풍량 m3/h, 풍속 m/s, 기압 Kpa)

/

온도:/

유형:/

13

먼지 제거 및 배출(풍량 m3/h, 풍속 m/s, 풍압 Kpa)

/

풍속:/

14

압축 공기(m3/h)

10

압력: 0.6MPa

15

진공(m3/h)

10

압력: -90KPa

≤50

±10

≤150

±15

>150

±20

1

FPY(First Pass Rate, 장비 문제로만 발생한 결함)

≥99%

/

2

고장률(장비 고장으로만 발생)

≤2%

/

3

MTTR(고장 수리 시간)

≤60분

/

4

생산 리듬/효율성

헬륨 충전 및 밀봉 핀 삽입기 ≥1PPM

/

5

MTBF(평균 고장 간격)

≥4시간

/

6

모델 전환 시간(디버깅 포함)

a) 이미 생산된 모델 간 전환에 걸리는 시간은 1인당 1대당 4시간 이내입니다.

b) 아직 생산되지 않은 모델 간 전환에 걸리는 시간이 1인당 1대당 6시간 미만입니다.

/

7

씨엠케이

≥1.67

/

1

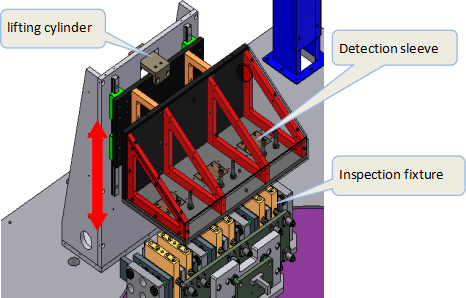

하압 흡입 음압 및 팽창 감지 메커니즘

기능 설명

1. 예비 압착 후, 흡입 바늘이 배터리의 진공도를 설정값까지 끌어올린 후 헬륨을 배터리에 재충전합니다. 팽창이 설정값에 도달하면 2차 압착 못이 접착 못을 압축합니다.

2. 압착못의 구동 메커니즘은 각각의 압착 깊이가 일정하도록 보장하며, 한계 및 높이 감지만 수행할 수 있습니다.

3. 삽입 과정 중 위치 제한 두께는 조절 가능하며, 배터리와 접촉하는 부분의 절연 설계는 배터리 셀 모드에서 완전히 감싸집니다.

4. 밀봉 후, 모든 접착제 못을 주입구에 압착합니다. 주입구 표면이 평평하고 주입구에 눌려 들어간 자국이 없습니다. 주입구와의 밀봉은 양호하며, 공기나 액체 누출이 없습니다. 공정 진공 및 헬륨 압력은 모두 디지털 정밀 측정을 통해 표시됩니다.

5. 전체 압력 못 밀봉 후 밀봉 테스트를 실시합니다.

지표 정확도

1. 진공 범위 -100Kpa~0Kpa.

2. 헬륨 충전 차단 압력 범위: 진공도 ~ 50Kpa.

3. 접착못은 액체 주입구보다 ≤ 0.2mm 초과하고, 평탄화 후 접착못의 직경은 5mm 미만입니다.

안전

1. 배터리 과전압 보호 기능이 있는 위치 결정.

2. 헬륨이 반환된 후, 헬륨 반환으로 인해 발생한 잔류 액체를 받기 위해 잔류 액체 트레이가 절단됩니다.

유지

1. 못압착기구의 오일 주입구는 위쪽을 향하도록 설계해야 하며, 윤활유를 보충하기에 편리한 ≥100mm의 오일 주입 공간을 확보해야 합니다.

제품 교체

1. 네일 압착 메커니즘은 선형적으로 조정이 가능하며, 타입 변경 시 부품을 교체할 필요가 없습니다(접착 네일 모델 제외).

오염 제어

1. 배터리와의 접촉 부분은 비금속성, 내마모성, 내부식성 재질로 제작되었습니다.

1

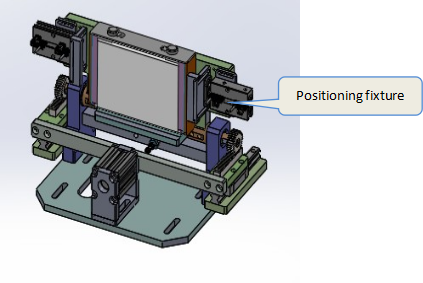

세포 위치 결정 장치

기능 설명

1. 배터리 셀을 수동으로 고정 장치에 넣고 위치를 조정한 후

2. 정확하고 신뢰할 수 있는 위치 지정 및 고정, 그리고 위치 지정 메커니즘은 고정 과정 중에 배터리가 흔들리지 않도록 보장해야 합니다.

3. 이 고정 장치는 다양한 크기와 사양의 배터리 셀과 호환되므로 고정 장치를 수동으로 조정해야 합니다.

4. 수동으로 장착된 배터리 셀의 모양과 크기를 판단하여 부적격 제품을 제거합니다.

5. 특징 및 기능: 전달 구조가 간단하고 안정적이어서 극 조각에 긁힘과 압력 손상이 발생하지 않습니다.

1

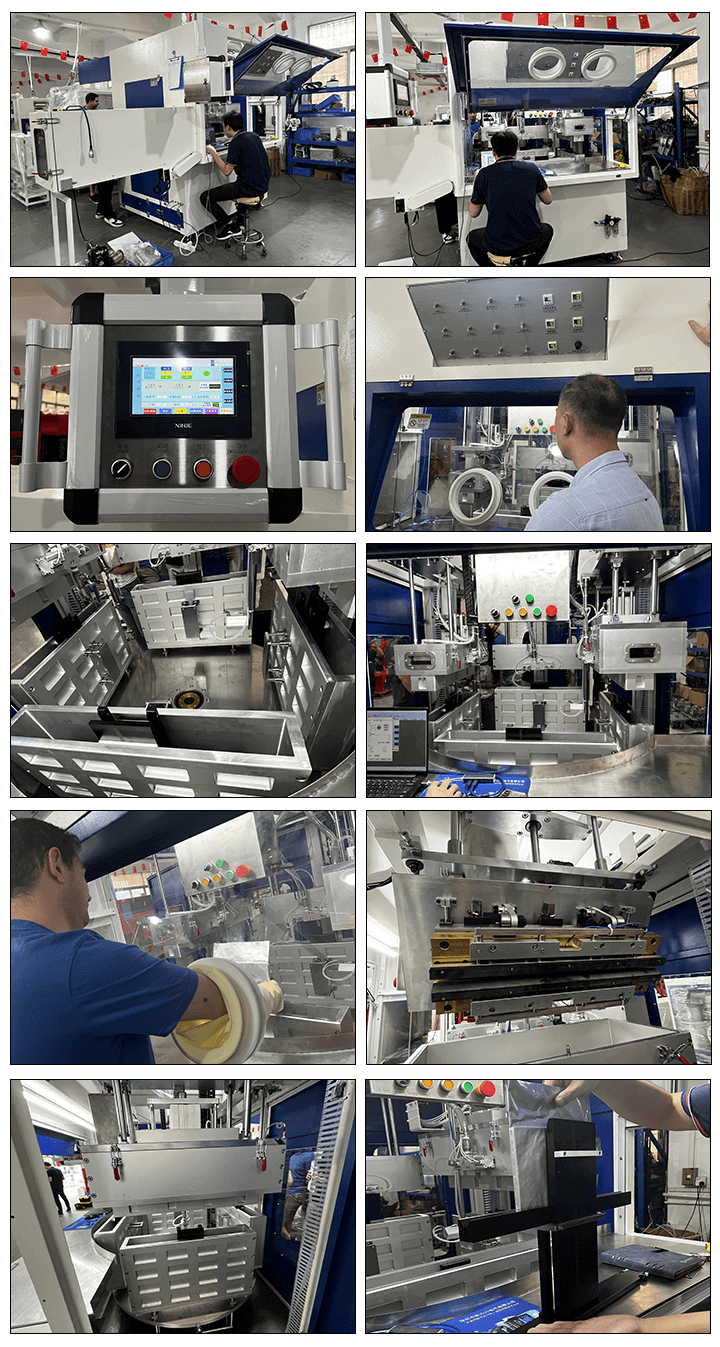

기타 액세서리

기능 설명

1. 주요재료: SU304 스테인리스 강판과 사각관을 사용하고, 진공박스는 산화처리를 위해 알루미늄 합금으로 제작하고, 랙의 하중 지지부는 40mm * 40mm 알루미늄 프로파일로 제작하고, 바닥판은 12mm 알루미늄 판으로 제작하고, 상단부는 알루미늄 프로파일+PC 판으로 제작하였습니다.

2. 유리 및 글러브 링: 글러브 박스 유리에는 6mm 두께의 수입 투명 PC 보드가 사용되었으며, 투명 PC 보드는 알루미늄 합금 프로파일 프레임으로 제작되어 나사로 고정됩니다. 글러브 링은 부식 방지 소재로 제작되었으며, 글러브 링과 실링 링은 투명 PC 보드에 설치됩니다.

3. 긴팔 장갑, 발받침, 캐스터: 예약된 작업대 장갑은 내산성 및 내알칼리성 긴팔 장갑으로 제작되었으며, 1쌍(총 2개)이 기본으로 제공되며, 발받침과 캐스터는 각각 4개씩 제공됩니다. 장비 설치가 완료된 후 위치를 조정합니다.

4. 장비에는 안전 광커튼 알람이 장착되어 있습니다.

5. NG 제품은 알람 기능과 카운팅 기능이 있습니다.

1

PLC

이노반스/파나소닉/옴론/달테

1세트

/

2

인간-기계 인터페이스

와인뷰/MCGS

1세트

/

3

서보 시스템

야코/달테/야스카와

1세트

/

4

스테퍼 드라이버

야코/리드샤인/야스카와

3개 단위

/

5

스테퍼 모터

야코/리드샤인/야스카와

3개 단위

/

6

단일 헤드 가변 용량 펌프

장타이

1개 단위

/

7

진공 밸브

난바

6세트

/

8

주입 샤프트

/

1세트

/

9

맞춤형 액체 저장 컵

/

4세트

/

10

흡수 탱크 실린더

STNC/에어택

2세트

/

11

디스크 이동 실린더

STNC/에어택

1세트

/

1

장비 작동 및 유지 보수 매뉴얼

1

전자 파일 1개와 종이 파일 1개

2

장비 유지 관리 매뉴얼(그림 포함)

1

전자 파일 1개와 종이 파일 1개

3

장비의 주요 표준 구성품에 대한 적합성 인증서

1

전자 파일 1개와 종이 파일 1개

4

취약한 부품 목록

1

전자 파일 1개와 종이 파일 1개

5

공압/유압 회로도

1

전자 파일 1개와 종이 파일 1개

6

장비의 주요 아웃소싱 구성 요소에 대한 지침

1

전자 파일 1개와 종이 파일 1개

7

취약부위 그리기

1

목록과 부품 코드, 그리고 하나의 전자 파일을 제공하십시오. 물류 장비의 취약 부분은 대부분 표준 부품이며, 모델이 제공됩니다. 로봇 팔의 고정 취약 부분은 부품 가공 도면과 함께 제공됩니다.

8

케이블, 신호선 등의 브랜드와 모델을 포함한 장비 BOM(원자재) 목록

1

전자 파일 1개와 종이 파일 1개

1

씰링 링

10

원형 Ø 16
