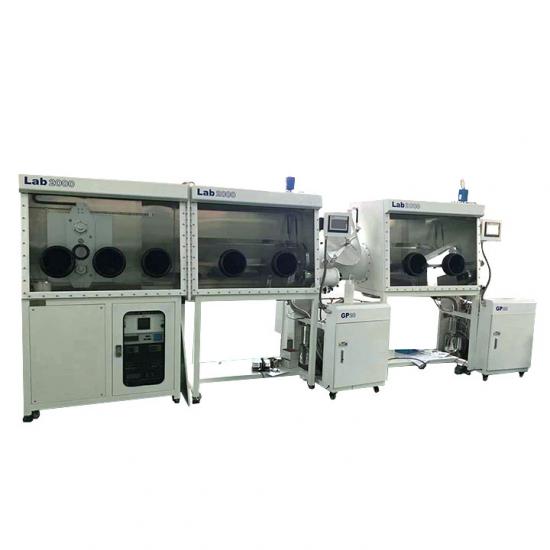

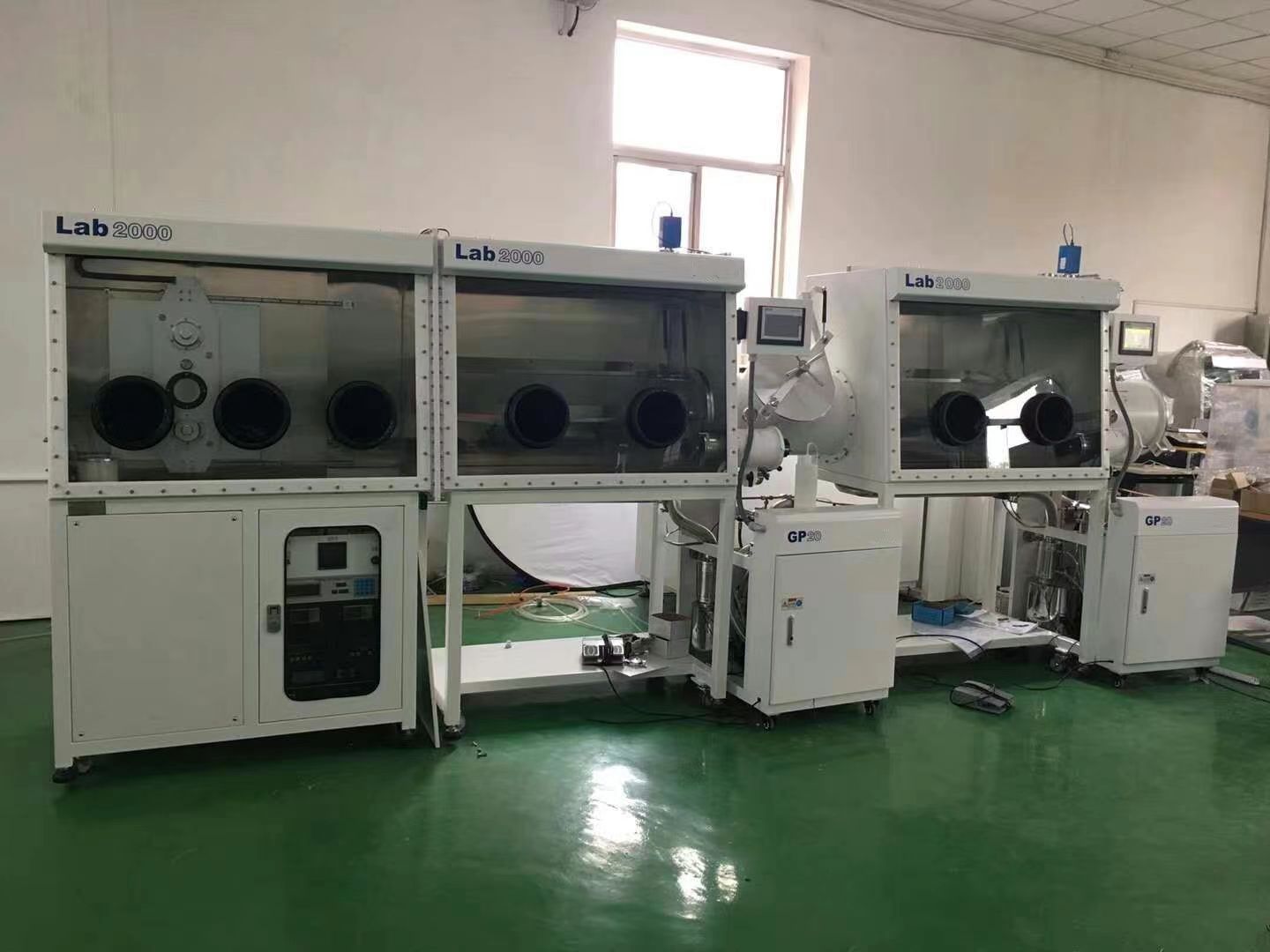

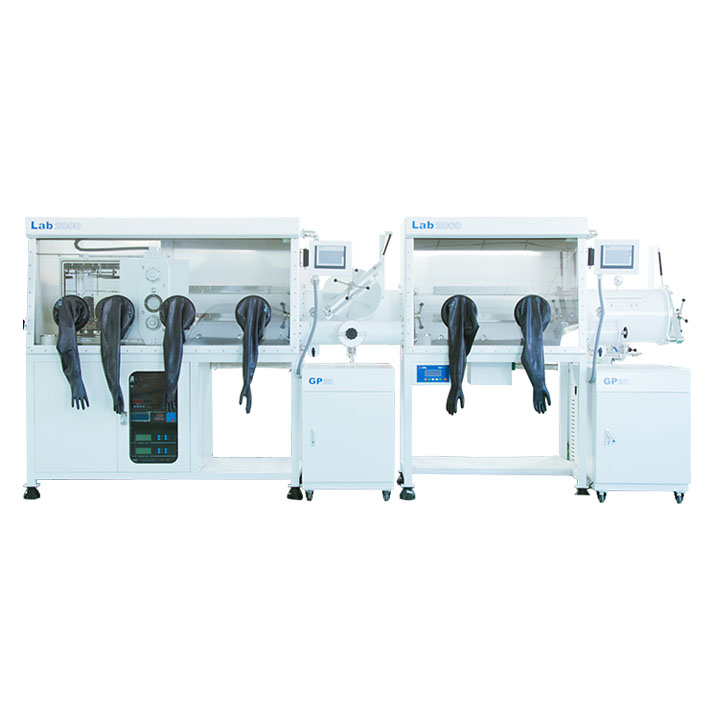

스핀 코터와 함께 사용되는 실험실 진공 단면 페로브스카이트 불활성 가스 글러브 박스

참고 : 이 이미지는 참고용입니다.

참고사항 : a. 싱글 사이드 더블 스테이션 글러브 박스의 길이는 고객의 요구에 따라 1800mm 또는 2400mm가 될 수 있습니다.

b. 현재 코터는 외부 컴퓨터 조작이 필요하지 않습니다. 왜냐하면 이 장치는 터치 스크린으로 조작이 가능하기 때문에 코터 장비에서 직접 조작이 가능하기 때문입니다.

왼쪽 글러브박스 하단에는 코팅 장비의 컨트롤러가 있고, 왼쪽 글러브박스 오른쪽 하단에는 솔라 시뮬레이터나 장비의 정화 캐비닛을 놓을 수 있습니다.

장비 오른쪽 글러브 박스는 단면 싱글 스테이션 글러브 박스이고, 오른쪽 하단 모서리는 정화 캐비닛입니다. 장비를 수출할 때는 운송에 편리한 글러브 박스 하단에 정화 캐비닛을 설치할 예정입니다.

A.  수용 기준

표준 조건, 즉 20~25℃의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 공기원에서 빈 탱크 본체의 순환수의 산소 지수는 1ppm 미만입니다.

나.  주요 기술 지표 및 구성

1. 상자

1.1. 크기: 1800mm(L) x 900mm(H) x 750mm(W) +1200mm(L) x 900mm(H) x 750mm(W).

1.2. 재질 : 스테인리스 구조(304형), 두께 3mm.

1.3. 필터: 조리개 0.3 마이크론

1.4. 부틸 고무 장갑: 미국산 정품 수입품, 두께 0.4mm, 장갑 입구 8인치, 경질 알루미늄 합금 장갑 입구(부식 방지 처리, 양극 산화 처리 알루미늄), 지름 220mm. 2400개 상자에는 장갑 포트 4개  , 1200개 상자에는 장갑 포트 2개가 있습니다.

1.5. 창: 경사진 설계의 조작면, 8mm 두께의 안전 강화 유리 전면 창, 내마모성, 내부식성, 우수한 빛 투과율, 두께 3/8인치의 OMEGA 씰링 링이 장착된 씰링 링.

1.6. 사용 중 일정 양압 및 음압(-10mbar~10mbar)을 유지하십시오.

1.7. 박스에는 반사 방지 조명 에너지 절약 램프가 장착되어 있으며, 빛이 부드럽습니다.

1.8. 박스 본체에는 디스플레이 보드 2단 선반이 제공됩니다.

1.9. 본 박스는 다공성 전원 단자판을 장착하고 있습니다.(전원 공급: 220V±10% 50Hz±10%)

1.10. 각 상자에는 표준 KF-40 포트 8개가 장착되어 있습니다.

1.11. 누출률: ≤0.05vol%/h.

1.12. 950mm 높이의 캐스터를 포함한 강철 구조용 브라켓은 범용 캐스터로 설치되었습니다.

1.13. 왼쪽 상자 하단에 태양 시뮬레이터 플랜지를 예약하세요.

2. 전환실

2.1 T형 대형 전환실(두 개의 상자 가운데)

2.1.1. 형태: T자형(304 스테인리스 스틸), 글러브 박스에 연결된 두 개의 박스, 3도어 디자인으로 조작이 간편합니다.

2.1.2. 치수: 직경 360mm, 길이 700mm 대형 전환 캐빈, 피스톤 도어, 슬라이딩 트레이가 있는 전환 캐빈, 연마.

2.1.3. 팔레트: 자유롭게 이동 가능한 확장부(대형 전환 캐빈 구성).

2.1.4. 진공 ≤-0.1mpa(진공을 추출하여 진공 값을 표시).

2.2 소형 전환실(두 상자의 오른쪽)

2.2.1. 두 박스의 오른쪽에는 각각 작은 전환실이 배치되어 있습니다.

2.2.2. 사양: 직경 150mm, 길이 300mm, 수동 밸브 제어 펌핑 및 보충.

2.2.3. 진공도 ≤-0.1mpa(전환실에서 진공을 추출하고 진공값을 표시해야 함).

2.3 대형 전환 캐빈(1 2 00 박스 오른쪽 )

2.3.1. 모양: 원통형(304 스테인리스 스틸), 글러브 박스에 연결, 샤프트 잠금 유형의 대형 전환 도어, 조작이 간편합니다.

2.3.2. 크기: 직경 360mm, 길이 600mm 대형 전환 캐빈, 피스톤 도어, 슬라이딩 트레이가 있는 전환 캐빈, 연마;

2.3.3. 자동 밸브 제어 펌핑 및 보충

2.3.4. 팔레트: 스테인리스 스틸, 자유롭게 이동 가능한 확장부(대형 전환 캐빈 포함)

2.3.5. 진공 ≤-0.1mpa(진공을 추출하고 진공 값을 표시하기 위해 전환 캐빈이 필요함)

3. 제어 시스템 (2세트)

3.1. 모드: 자가 진단, 전원 끄기/자동 시작 기능, 압력 제어 및 적응 기능 포함. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 통한 진공 챔버 제어. 본 장치는 Siemens PLC 터치스크린으로 제어됩니다.

3.2. 압력 제어: 박스 및 전환실의 압력을 특정 설정값으로 제어합니다.

a) 사용자는 작동 압력 범위를 +12.5mbar에서 -12.5mbar 사이에서 임의로 설정할 수 있으며, PLC는 설정된 범위 내에서 박스의 압력을 자동으로 조절합니다. 작동 압력 범위의 기본값은 -1mbar에서 +3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 낮추고 상자 안의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 상자 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 간편합니다.

4. 순환 시스템 ( 정화 및 재생 시스템 포함)(2세트)

4.1. 독일 BASF, 미국 UOP 정화 자재, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계, 자동 전자 제어 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화 장치, 디스플레이를 독립형 정화기와 통합하여 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 관리 : 수분 및 산소는 1PPm 이하로 관리

4.3 조정 장치: 2.5시간의 환기를 포함한 PLC 터치 조정(가열, 배기, 정화, 재생)의 전체 프로세스가 사람의 모니터링 없이 진행됩니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-100m³ 고속 가변 주파수 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정제 컬럼: 단일 정제 컬럼, 독일 BASF사의 탈산소화제 5kg, 미국 UOP사의 고효율 수분 흡수제 5kg을 수입하여 사용하며, 수명이 매우 길어 사용자가 제품 사용 시 정제 용량을 장기간 유지할 수 있도록 보장합니다. 수분 제거 용량은 2.2kg , 산소 흡수 용량은 63L입니다.

4.7. 정화 밸브: 자동 전기-공압 밸브.

4.8. 필터: HEPA 표준 0.3 마이크론 조리개 필터가 장착된 고효율 필터입니다.

4.9, 재생: 정화 시스템 재사용에 사용되어 활성화됩니다. 재생에는 헬륨/H₂, 질소/H₂ 또는 아르곤/H₂의 혼합물이 필요하며, H₂는 10%를 차지합니다. 재생 가스는 유량계를 통해 정화 컬럼으로 이송됩니다.

5. 디스플레이 시스템 (2세트)

독일 SIEMENS, Siemens PLC 터치스크린을 이용한 장치 제어. 중국어와 영어 모두 전환 가능합니다.

6. 수질 분석기 (해외수입) 브랜드 소재 : 영국 MICHELL/((2세트) )

1) 측정 범위 : 0~1000ppm

2) 정확도 : ± 1% ppm

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 사이클 감소를 달성할 수 있습니다.

5) 환경 : -10 ℃ -50 ℃

7. 산소분석기 r, (해외수입) 브랜드 소재 : AVCRAY ((2세트) )

1) 측정범위 설정 가능 : 0~1000ppm

2) 환경 : -10 ℃ -50 ℃

3) 정확도 : ± 1% ppm

4) 설치 위치: 산소 센서는 상자에 설치되며, 가스 순환 여부에 관계없이 산소 센서는 상자 내부의 분위기를 지속적으로 감지하고 글러브 박스 내부의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리, 장점은 정확도가 0이고 드리프트가 작아 다른 배터리 소재가 쉽게 부식되는 것을 방지합니다. 교체 비용이 낮습니다(산소 배터리로만 교체).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

7) 제어: 사용자는 자동 사이클 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

8. 진공 시스템 (2세트)

진공 펌프 시동-정지 시간 제어 기능이 추가되었습니다. 진공 펌프는 British Edwards 진공 펌프(모델 RV12, 유량 12m³/h, 한계 진공 2x10-3 mbar)를 선택했습니다. 전환실은 별도로 진공 처리가 가능하며, 언제든지 개별적으로 제어할 수 있습니다. (해외 수입품)

9. 박스 자동 세척 (2세트)

자동 가스 제어 도금판; 사용자가 세척 시간을 설정한 후 터치스크린에서 시작 버튼을 터치하면 시스템이 상자 세척을 시작하고 설정된 시간에 자동으로 세척을 멈춥니다.

10. 유기용매 흡착 시스템 (2세트)

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 용매 컬럼을 직렬로 연결하고, 매체는 고품질 고효율 활성탄과 활성 알루미나를 주로 사용하여 불산 생성을 방지합니다. 유기 용매 흡착 시스템은 7kg으로 충진되며, 컬럼 상단과 하단에 KF40 인터페이스가 있어 재급유가 편리하고 사용자가 직접 재급유할 수 있습니다.

11. 장비 작동 조건 : (사용자 제공)

1. 전원 공급 : 2상 3선 AC220V, 전력 3Kw;

1.1 실험실에는 독립된 접지선이 있어야 합니다: < 3 Ω , 장비에서 접지선 연결까지는 ≥ 10mm2 평형 구리선을 사용하는 것이 좋습니다.

1.2. 물 공급: 없음

1.3. 상대 습도: < 75%;

1.4. 실내에 먼지가 많지 않고, 부식성, 가연성, 폭발성 가스가 없어야 합니다.

1.5. 장비 바닥 면적 : 길이 × 너비 × 높이 : 4500mm × 1200mm × 2000mm

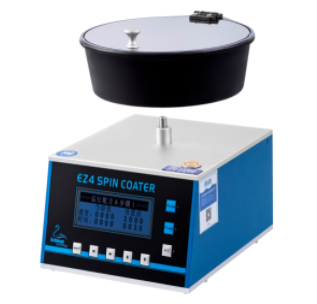

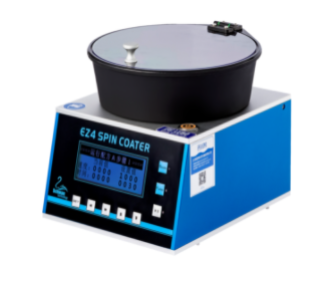

C.  방적기 EZ4-S

a.  제품 성능:

1. 소형 외관으로 글러브 박스 작동에 적합

2. 부식 방지 투명 커버, 일정 토크 위치 조정 힌지

3. 일체형 금형 캐비티로 분해 및 세척이 용이하고 교체가 간편합니다.

4. LCD 텍스트 디스플레이, 컬러 마스크 버튼, 사용하기 쉽습니다.

5. 가속 및 감속 속도는 제어 가능하고 조정 가능하며 다단계 프로그램 작업 제어가 가능합니다.

6. DC 브러시리스 모터, 최대 권장 스핀 코팅 크기: 4인치 원형 기판

7. 알루미늄 합금 쉘(EZ4-S), 부식 방지 PP 쉘(선택 사양)

b.  제품 매개변수:

1. 속도 범위: 100-9999rpm

2. 속도 분해능: 1rpm

3. 조정 가능한 가속 범위: 100-9999rpm/s

4. 최대 단일 단계 길이: 3000초

5. 시간 분해능: 1초

6. 단일 단계 또는 다중 단계 작동은 선택 사항입니다. 최대 5개 그룹까지 5단계 프로그램을 설정할 수 있습니다.

7. 폭넓은 전압 적용: AC100-230V 입력, 영어 및 중국어 선택 가능

8. 10mm, 25mm, 55mm 3가지 규격의 진공트레이 기본 제공

9. 외관 크기 : 210mm(폭) * 265mm(깊이) * 213mm(높이).

D.  주요 구성

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
