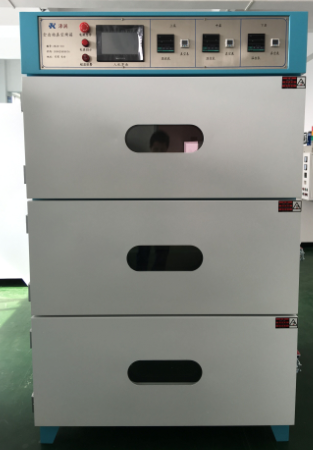

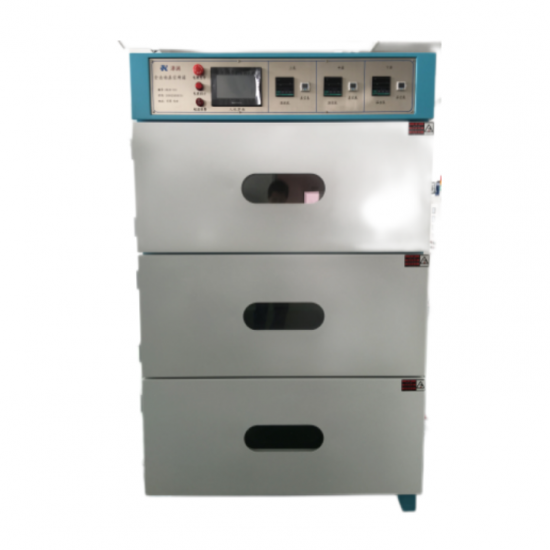

진공관이 있는 실험실용 단일 도어 3층 자동 진공 오븐

1.  오븐 사용 범위:

리튬이온 배터리 극편, 전기 코어, 액체 배터리 베이킹 주입에 적합



2.  구성

A.  박스 : 3.0mm 수입 304 스테인리스 스틸, 동일 소재 가공용 보강봉

B.  프레임 : 1.5mm, 2.0mm 고품질 냉간 압연판으로 제작, 보온용 면, 알루미늄실리케이트용 면, 알루미늄호일용 면, 방음용 면 등 3겹으로 제작

C. 열풍 시스템: 각 층은 팬, 히트박스, 공기덕트, 공기덕트 등으로 구성되어 더 나은 온도 일관성을 달성합니다.

D. 제어 시스템: PLC, 터치스크린, 압력 센서, 고진공 배플 밸브, 솔리드 스테이트 릴레이, 온도 컨트롤러, 솔레노이드 밸브 그룹 등으로 구성됨

마. 하드웨어: 도어, 뒷면 커버, 진공관 및 기타 스탬핑 부품 등을 포함합니다.



3.  기계 특징

A. 원리: 주변 열풍 순환. 이중 단열 방식으로 보온하며, 외부 온도는 45도 이하입니다(유리문 제외).

B. 가열 구조: O형 외부 순환풍, 좌측풍, 우측 흡입풍으로 온도 일관성을 달성합니다.

C. 고진공 공압 배플 밸브, 분리형 3중 분리 제어;

D. 터치 스크린 디스플레이, 자동 사이클 자동 제어, 진공 유지 압력으로 마지막 단계를 완료합니다. 디지털 디스플레이 보안 온도;

E. 유연한 이중 유리문, 3중 압력 감지 기능, 과압 보호 기능

F. 다중 비트 과열 보호 온도 제어 장치를 사용하면 온도 제어 불능 및 기타 온도 제어 안전 문제를 효과적으로 방지하고 과열 보호의 정확도를 향상시킬 수 있습니다 .

G. 제어 화면은 터치스크린 중앙 집중식 조작 방식을 채택하여 조작이 간편하고 제어 신뢰성이 높습니다. 프로그램 컨트롤러는 PLC 제어 방식을 채택하여 안정적이고 신뢰할 수 있는 작업을 수행합니다.

H. 3 개의 오븐을 별도로 제어하여 총 베이킹 시간, 사이클 시간, 진공 시간, 건조 시간, 매개변수 설정을 설정할 수 있으며 자동 버튼을 눌러 자동 베이킹 프로그램에 들어갈 수 있습니다. 베이킹 시간에 도달하면 자동으로 꺼지고, 온도가 안전 온도 값을 초과하면 자동으로 경보가 울리고 빨간색 표시등이 켜지고 자동으로 가열이 중지되며 디스플레이 화면에 경보 정보가 표시됩니다.

I. 건조가스가 채워진 상자에 -0.1Mpa에서 -0.02Mpa 사이의 임의의 설정값에서 자동으로 채우기를 멈출 수 있습니다 .

J. 정상 작업, 오류 발생 알람 및 실패 원인을 화면에 설명할 수 있습니다.

진공관은 부식 방지 기능이 있습니다.

층 사이에 가스가 흘러드는 것을 방지하기 위해 프로그램을 연동합니다.



4.  기술적 매개변수:

아니요.	목	기술적 매개변수
1	가열 원리	3중 개별 열풍 외부 순환 가열
2	전원	380V   50Hz 9KW
3	가스 공급원	건조가스 0.1-0.2Mpa/진공 -0.098- -0.1Mpa/압축가스 0.4-0.5Mpa
4	온도	실온 ~ 150℃
5	진공도	-0.1~0.098Mpa까지 펌핑할 때 디지털 디스플레이 24H 압력 보존 ≥95
6	디스플레이 오류	설정값 및 안정화된 표시값 ≤ ± 0.1 ° C
7	홀딩 퍼포먼스	외벽 온도는 45도를 넘지 않습니다(유리문 제외)
8	온도 균일성	공동 내 다양한 지점에서 벽으로부터 50MM: 진공에서 ≤ ± 3.5℃, 대기압에서 ≤ ± 2.5℃
9	교차 온도	≤ 20℃ (인접층 온도상승 100도 이내, 실온보다 20도만 높음)
10	응답 속도	설정값 도달까지 30분 이내 표출, 무부하 코어온도 안정화 시간 45~60분
11	차원	330H×830W×800D×3
12	전체 치수	1970H×1250W×1100D



5.  전기 구성:

아니요.	이름	사양
1	PLC	복건 차원 제어
2	터치  스크린	7인치 LCD 컬러 화면
3	온도 조절	디지털 디스플레이 지능형 온도 컨트롤러 / 마이크로컴퓨터 PID 자동 알고리즘
4	온도 조절 모드	PID+SSR(SCR), 상하이 야타이
5	과열 보호	상하이 야타이 온도 조절기
6	온도  센서	K형 열전대
7	진공  게이지	디지털 진공 게이지/-101.0-101.0kPa 양압 및 음압 일반 용도, 대만 Jingdeng
8	진공  밸브 / 질소 밸브	고진공 플래퍼 밸브
9	경보	소리와 빛 알람
10	히트파이프	최상의
1 1	통제 수단	각 스튜디오는 독립적으로 작동하며, 가열, 진공 및 질소 충전은 PLC 자동 사이클 방식으로 작동하고, 각 작업 구역의 작동은 터치 스크린을 통해 설정됩니다.



6.  설치 조건

6.1 오븐 전면과 벽면 사이의 거리는 1500mm 이상이어야 하며, 뒷면 좌우 간격은 500mm 이상이어야 하며, 사용자는 독립적인 전원 분배 스위치를 제공하고 장비 외부의 전원 공급 장치 연결에 대한 책임을 져야 합니다.

6.2 설치 구역 조건(당사자 A 제공):

6 .2.1 전원 공급 : 3상 5선식, 주파수 : 50±1Hz;

6 .2.2 진공 : 압력 -0.1MPA, 진공관 DN20

6 .2.3 질소 : 압력 0.1~0.2MPA, 질소파이프 ¢12 가스파이프

6 .2.4 압축공기 : 0.4~0.6MPA, ¢8 공기관

6.4 전기 에너지 소비

6 .4.1 최대 ≤ 9kw/시간

6 .4.2 균일하게 ≤2.5kw/시간

6.5 환경 요구 사항

6 .5.1 온도 -5 ~ 35℃, 습도 ≤ 40%

6.5.2 주변에 가연성 및 폭발성 가스, 액체 또는 고체가 없음

6.5.3 상자 내에서 가연성 물품, 가연성 가스 및 폭발물이 구워지는 것을 방지합니다.



7.  각 유닛의 무작위 액세서리 목록:

사용설명서 1부



8.  애프터 서비스:

A.  E 장비 보증 기간은 1년입니다. 공급 장비 품질 문제 등 공급 과정에서 발생하는 문제에 대해 공급업체는 무상 유지보수(인적 요인, 천재지변, 장비 고장 및 부품 마모로 인한 비저항 요인 제외)를 책임집니다. 1년 경과 후에는 장비의 평생 유지보수를 책임지고 유상으로 처리합니다.

B.  기술적 문제에 대한 수요 측면은 2시간 이내 대응, 현장까지 48시간 이내, 긴급 상황 발생 시 12시간 내에 현장에 도착하여 처리합니다.

C.  공급자 는 설치 및 시운전을 담당하고, 수요 측은 설치 및 수용에 대한 기술 계약에 따라 책임을 집니다.

D. 교육: 장비 인도 전 수요측은 1~2명의 작업자와 엔지니어를 현장에 파견하여 교육을 실시할 수 있습니다.

마. 공급자는 장비에 대한 예비 부품 공급을 보증합니다.



9.  교육 내용은 다음과 같습니다.

A. 장비 안전 및 보호에 대한 일반 지식

B. 장비의 작동 원리 및 일반 구조

C. 장비의 작동 및 예방 조치

D. 장비의 일상적 유지관리 및 예비부품 교체 작업 기술

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
