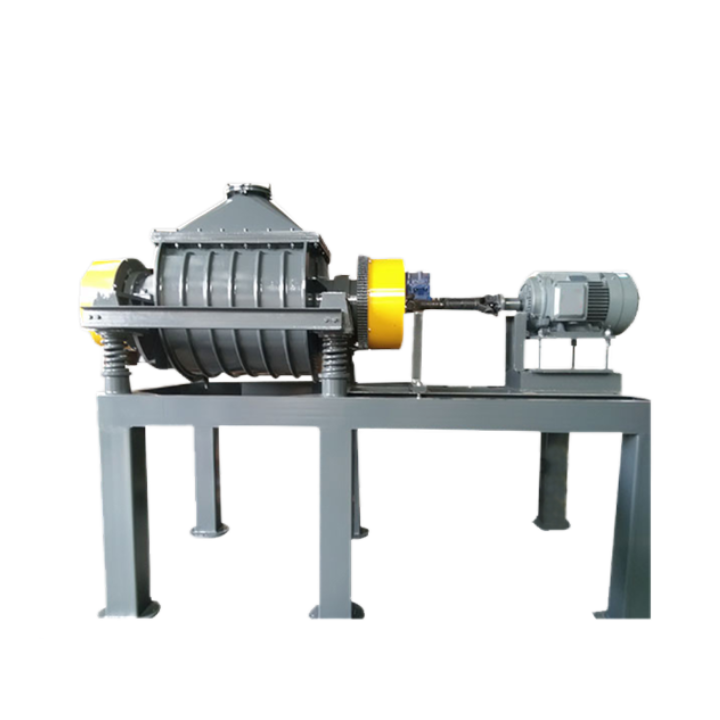

실험실 생산 분쇄 분쇄 진동 볼 밀 기계

I.  작동 원리

전기 모터는 편심 블록이 있는 축을 권선 커플링을 통해 구동하여 진동을 발생시키고, 이 진동은 지지대로 전달됩니다. 스탠드에는 분말과 함께 진동하는 볼 밀 실린더가 장착되어 있습니다. 스탠드의 양쪽과 바닥에는 기계 베이스에 연결된 스프링이 장착되어 있습니다. 볼 밀 실린더의 끝면에서 볼 때, 실린더 위의 분말은 평평하고 곡선적인 경로를 따라 움직입니다. 분말은 진폭의 2배 높이에서 튕겨 나가며, 움직임은 주로 진동이지만 관성으로 인한 소량의 회전도 있습니다.



II.  적용 분야

진동 볼 밀은 광물 가공 및 분말 야금 분야에서 널리 사용되는 파쇄 장비로, 세라믹, 비금속 광석, 안료, 전자, 화학, 야금, 건축 자재, 신소재, 식품 및 의약품 등 다양한 분야에 널리 사용됩니다. 미세 파쇄에 사용되며, 일반 볼 밀보다 효율이 2배 높고 구조가 간단하고 비용이 저렴하다는 장점이 있습니다.



III.  장비 매개변수

프로젝트	ZM-100	ZM-200		ZM-400	ZM-600	ZM-800		ZM-1000	ZM-1200
분쇄 방법	건식, 습식, 개방 회로, 폐쇄 회로
피드 크기 mm	≤ 15		≤ 20				≤25
배출 크기 mm	0.3-0.074
실린더 용량 L	100	200		400	600	800		1000	1200
생산 용량 T/H	0.1-1.5	0.2-3		0.3-5	0.3-7	0.3-10		1-13	1.2-16
진동의 진폭 mm	9-14	9-14		8-11	8-11	7-9		7-9	7-9
모터 출력 KW	17-22	22-37		37-45	37-55	55-75		55-75	75-90
진동 주파수 HZ	16.2	16.3		16.3	16.3	16.5		16.6	16.7
전체 기계의 무게 T	약 2.5	약 4.0		≈ 6. 6	약 8.0	약 11.5		약 13.8	약 16.3

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
