실험실용 고에너지 행성 볼 밀 다양한 재질의 옵션 탱크

A.  제품 소개

고에너지 행성 볼 밀은 주로 행성 볼 밀의 원리를 채택하여 고속 원심력을 통해 탱크 내 매질과 재료 간의 충돌, 전단, 분산을 촉진합니다. 탱크 벽과 볼 속도가 다르고, 재료와 매질 간의 마찰력과 충격력이 다르며, 고에너지가 다릅니다. 1630회전의 회전 속도는 고에너지(중력 가속도의 60배에 해당)를 생성합니다. 이를 통해 매우 짧은 시간 내에 신뢰성 있고 재현 가능한 나노 스케일 분쇄 결과를 얻을 수 있습니다. 본 장비는 고효율 시료 혼합 및 균질화 또는 기계적 활성화 및 합금화에 이상적입니다. 지질 및 광물, 기계적 합금화, 화학, 나노기술, 야금, 재료 연구, 세라믹, 생물학, 분석 시료 준비 등에 적합합니다.



B.  작동 원리

PBM 시리즈 행성 볼 밀은 동일한 행성 메커니즘 디스크에 두 개의 볼 분쇄 탱크 를 장착하고 있습니다   . 행성 디스크가 회전하면 볼 분쇄 탱크는 디스크 축을 중심으로 회전하고 동시에 자체 축을 중심으로 회전하여 행성 운동을 합니다. 탱크 내의 분쇄 볼은 고속으로 서로 충돌하며 시료를 분쇄하고 혼합합니다. 본 제품은 다양한 입자 크기와 재질의 제품을 건식 및 습식으로 분쇄 및 혼합할 수 있습니다. 분쇄 제품의 최소 입자 크기는 0.1 미크론(1.0×10mm-4)입니다.



C.  기술적 매개변수

모델 번호	PBM- H-0.4A
볼 밀링 탱크 용량(ML)	50ML~ 100ML * 2
볼밀 탱크의 재질	선택 가능한 경강, 스테인리스강, 지르코니아, 마노, 코런덤, 텅스텐 카바이드, 나일론, 폴리우레탄, PTFE 등
연마 매체 재료	텅스텐 카바이드, 스테인리스 스틸, 마노, 지르코니아, 코런덤 등
캔당 최대 충전량	재료 및 분쇄 매체는 부피의 2/3를 초과해서는 안 됩니다.
사료 입자 크기	10mm 이하 취성재료, 기타 3mm 이하
방전 입자 크기	최대 0.1마이크론(재료 특성에 따라 다름)
회전 속도	최대 회전수는 35~815rpm이고, 최대 회전수는 70~1630rpm입니다.
속도비(회전:자전)	1:2
속도 제어 모드	주파수 변환 속도 조절
행성 디스크 드라이브 모드	기어 구동
작동 전압	단상 220V, 50HZ
호스트 모터 전력 및 주파수 변환 전력	0.75KW (모터 브랜드는 ABB, 주파수 변환기 브랜드는 Veluntong)
작업 방식	두 캔이 동시에 작동합니다
최대 연속 작업 시간	72시간
프로그램 제어	더 나은 인간-기계 인터페이스 통합(지멘스 4.5인치 터치 스크린 구성), 자유롭고 프로그램 모드 설정, 프로그램 모드는 9가지 다른 공정 공식을 저장할 수 있으며, 호출과 저장이 쉽고, 전체 고정, 정방향, 역방향, 간격 대기 시간, 반복 교대 운전을 설정할 수 있으며, 장비의 실시간 작동 시 과전류, 과전압, 과부하 보호 알람이 가능합니다.
행성기구 윤활 모드	행성 기구 전달 시스템은 기어 박스 타입의 액체 오일 침지 윤활을 채택하고, 행성 기구 기어는 정밀 연삭 가공 기술을 채택하여 정확도 등급 5를 달성하였으며, 마모로 인해 전달 구성품에 제때 윤활이 이루어지지 않는 문제를 해결하고, 소음을 줄이며 장비의 수명을 단축시킵니다.
참고 사이즈(MM)	570(길이) *300(너비) *400(높이)
참고 중량(KG)	약 30개



D. 제품 특징

a. 전문적인 외관 디자인을 통해 장비를 제작하고, 케이스는 고정밀 레이저 커팅, CNC 벤딩 성형을 채택하여 관대하고 섬세하며 고급스럽고 안정적입니다.

b. e 유성 디스크와 구조 부품은 수치 제어 가공 기술과 질화 금속 열처리 기술을 통해 가공되어 회전축 부품의 내마모성을 보장하고 축 파손을 방지합니다. 변속 기어는 고온 내마모성이 뛰어난 비금속 및 금속 복합 정밀 기어로 제작되며, 기어박스는 안전하고 신뢰할 수 있으며 소음이 적고 오염이 없으며 손실이 적은 액체 오일로 윤활됩니다.

c. 유도등 장치 장착: 작업등은 적외선 인체 센서로 제어되며, 사람이 오면 불이 켜지고 사람이 걸어가면 불이 꺼져 편리하고 에너지 절약이 가능합니다.

d. 볼 분쇄 탱크는 행성 운동을 채택하여 분쇄 효율이 높고 입자 크기가 미세합니다.

마. 인버터는 저전압 및 과전류 보호 기능을 갖추고 있어 모터 등 전기 부품을 보호할 수 있습니다.

f. 기계 커버는 유압 폴 커버 타입을 채택하고, 전자기 안전 잠금 장치와 래치 타입 리미트 스위치를 통해 장비의 정상 작동과 작업자의 신체 안전을 보장합니다.

g. 창유리는 이중 진공 강화 유리를 사용하여 방음 및 소음 감소 효과를 제공할 뿐만 아니라 사용자의 안전을 보장합니다. 볼 그라인딩 챔버에는 흡음재가 장착되어 있습니다.

h. 전기 제어 부분은 독립 제어 박스 내장 장비 설계를 통해 5세트의 배기 팬이 강제로 열을 배출하여 내부 순환 및 외부 순환 방식의 열 방출 시스템을 형성합니다.

i. 중심이 낮고 성능이 안정적이며 구조가 컴팩트하고 조작이 편리하며 안전하고 신뢰할 수 있으며 소음이 적고 오염이 없으며 손실이 적습니다.

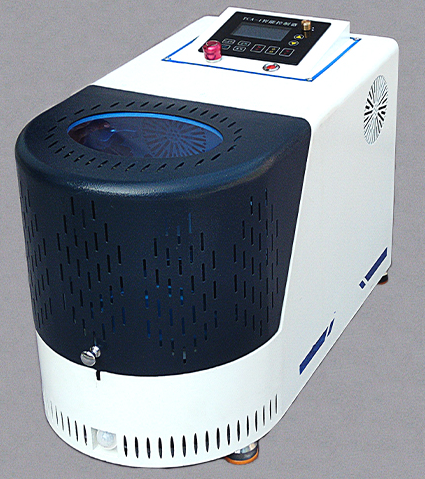

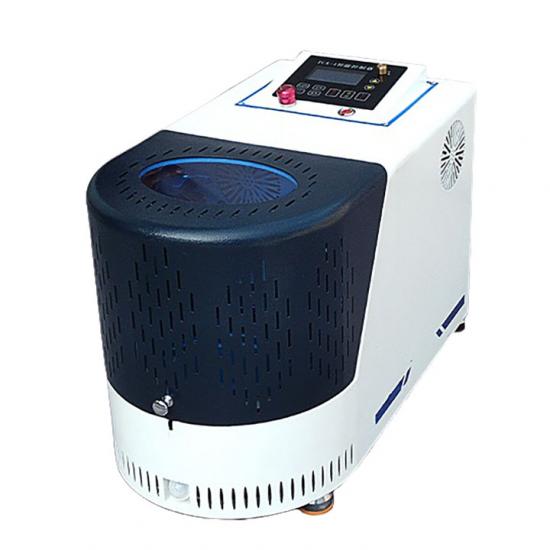

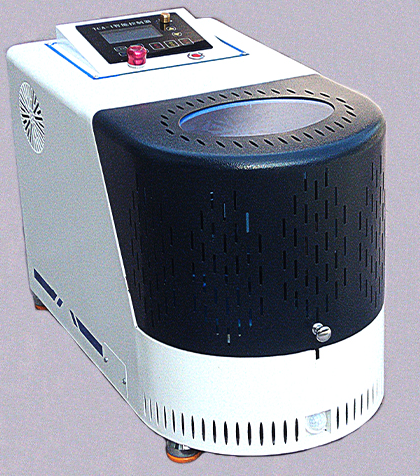

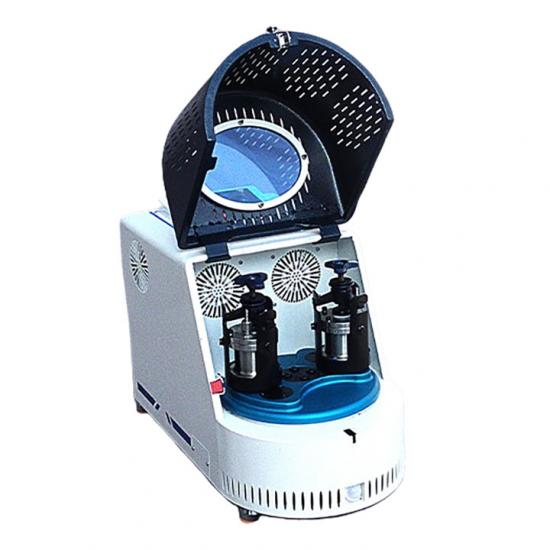

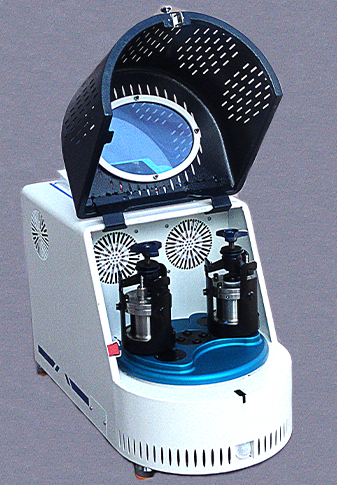

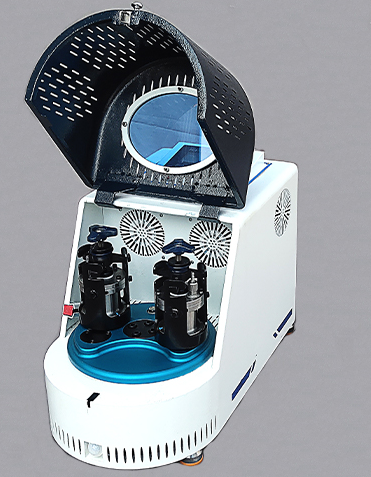

E.  고급형 행성 볼밀 제품 관련 사진





(참고 사진)

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
