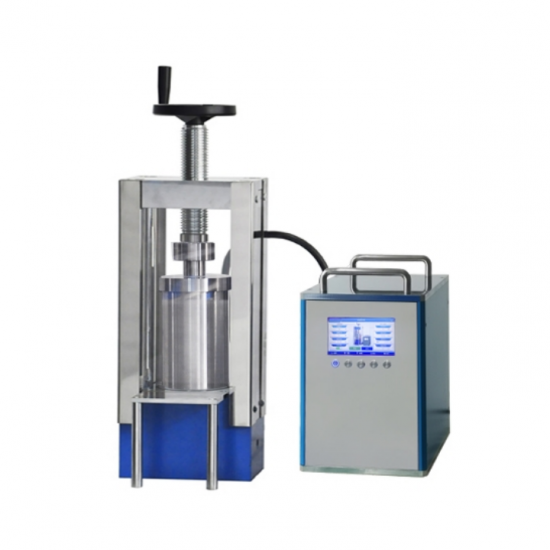

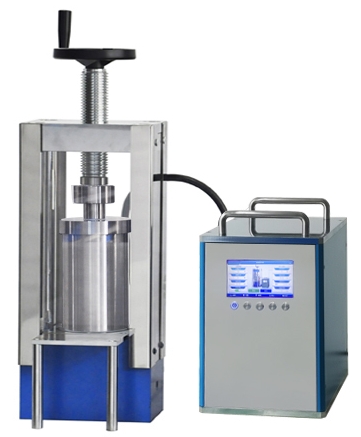

Lab 65T 프로그래밍 가능 분할형 전기 등압 프레스 기계

Lab 65T 프로그래밍 가능 분할형 전기 등압 프레스 기계

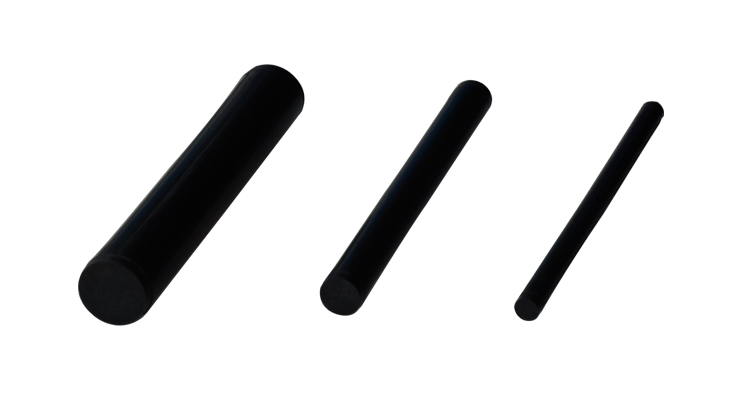

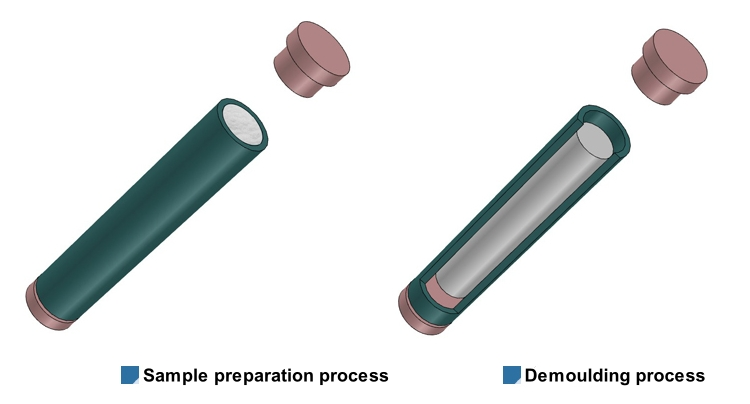

금형도

금형 작업 다이어그램

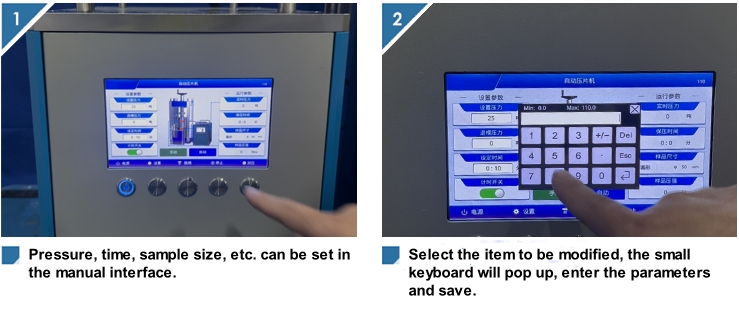

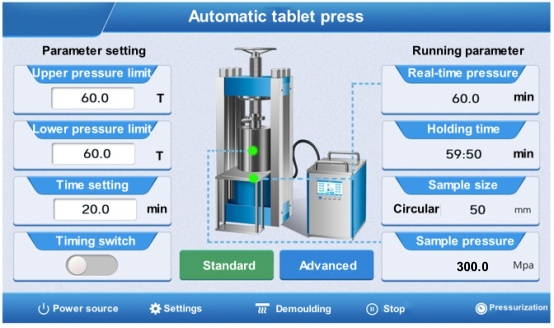

작동 인터페이스(수동 모드)

표준 인터페이스: 다양한 매개변수, 압력, 탈형 , 시간, 샘플 크기 등을 이 인터페이스에서 별도로 설정할 수 있습니다.

가압 버튼: 인터페이스에 설정된 매개변수에 따라 누르세요.

정지 버튼: 가압 과정 중에 정지 버튼을 누르면 가압이 중단됩니다.

탈형 버튼 : 탈형 버튼을 눌러 탈형 압력에 따라 샘플을 방출합니다.

타이밍 스위치: 타이밍 기능을 켜고 끌 수 있습니다.

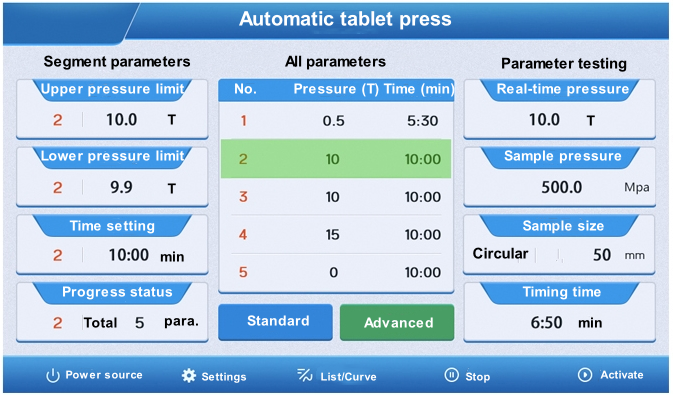

작동 인터페이스(자동 모드)

활성화 버튼: 다단계 가압 프로그램에 따라 가압할 수 있습니다.

정지 버튼: 가압 과정 중에 가압 과정을 멈출 수 있습니다.

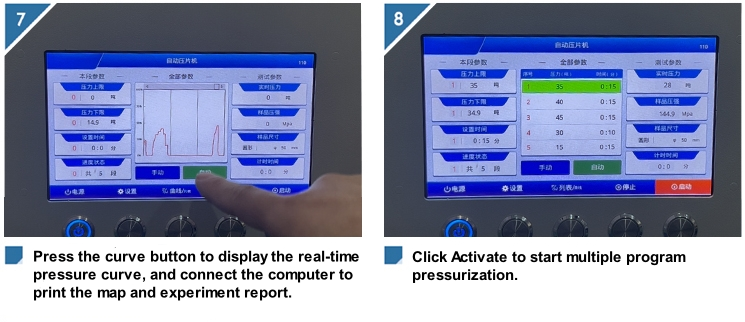

목록/곡선: 현재 표시 상태를 목록과 곡선 간에 전환할 수 있습니다.

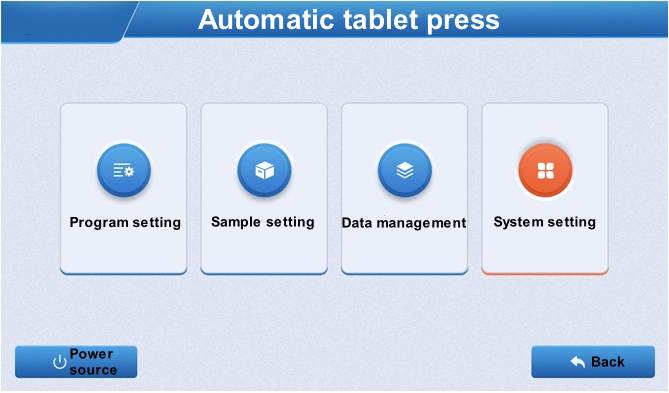

설정 인터페이스

설정 화면으로 들어가려면 조작 화면에서 설정을 탭하세요. 설정 화면에는 네 개의 아이콘이 있습니다.

프로그램 설정: 다단계 압력 절차와 압력 유지 시간을 설정할 수 있습니다.

샘플 설정: 샘플의 모양과 크기를 설정하여 사용자가 샘플의 압력을 계산하는 데 도움이 될 수 있습니다.

데이터 관리: 이전에 저장된 데이터 레코드를 불러와서 수정할 수 있습니다.

시스템 설정: 관리자는 다양한 매개변수를 설정할 수 있으며, 비밀번호 "666"을 입력하세요.

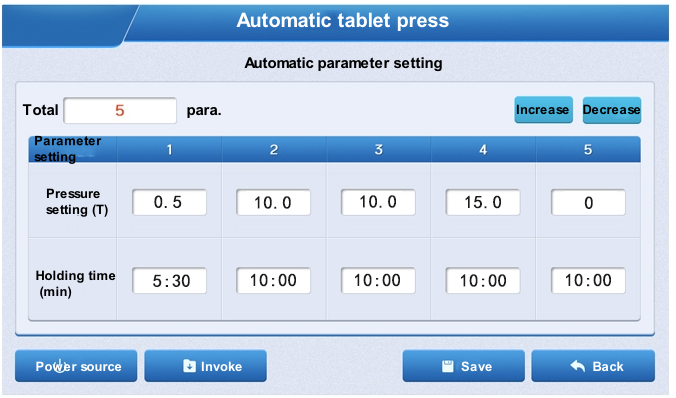

설정 인터페이스

다중 세그먼트 프로그램 설정: 최대 5개 세그먼트의 가압 프로그램을 설정할 수 있습니다.

호출 버튼: 압력에 대한 자동 작동 인터페이스에 설정된 매개변수를 호출합니다.

저장 버튼: 나중에 호출할 수 있도록 설정된 매개변수를 데이터베이스에 저장합니다.

뒤로가기 버튼: 설정 화면으로 돌아갑니다.

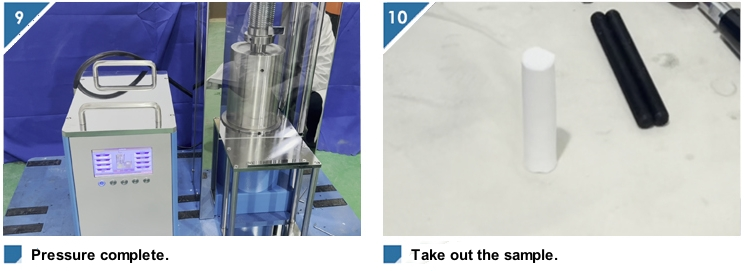

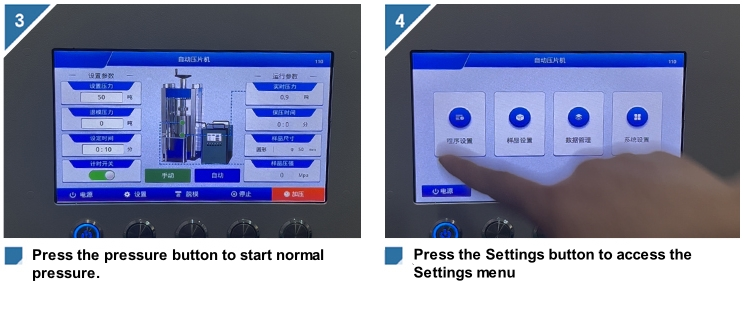

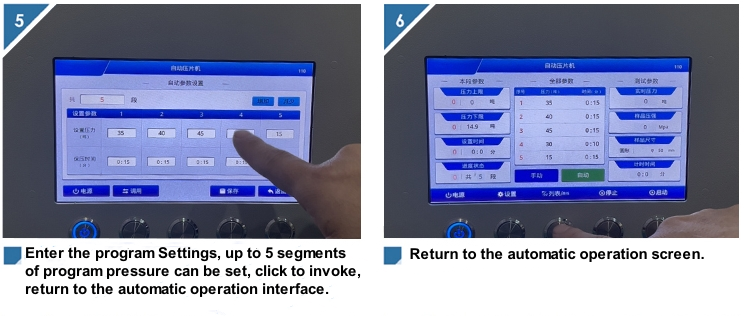

작업 절차

기술적 매개변수

악기 종류	P CD - 65J
압력 범위	0 - 65톤
피스톤 직경	크롬 도금 원통 Φ 160 mm(d)
가압 공정	프로그래밍된 압력 - 프로그래밍된 압력 유지 - 시간 제한 압력 완화
보류 시간	1초 ~ ∞초
압력 변환	프로그램은 자동으로 샘플의 압력을 변환합니다.
액정 디스플레이	7 인치 LCD 화면
장비 보호	플렉시글라스 도어가 있는 강판 보호
등압	0-300MPa
등압	Φ 5 0x150mm(MXN) 0-300MPa
등압	Φ 4 0x150mm(MXN) 0-500MPa
공간 크기	2 2 0x400mm(멕시코)
전체 치수	70 0x 4 50x1 0 50mm(가로x세로x높이)
장비 전원 공급	1500W(220V/110 맞춤 가능)
장비 무게	350kg

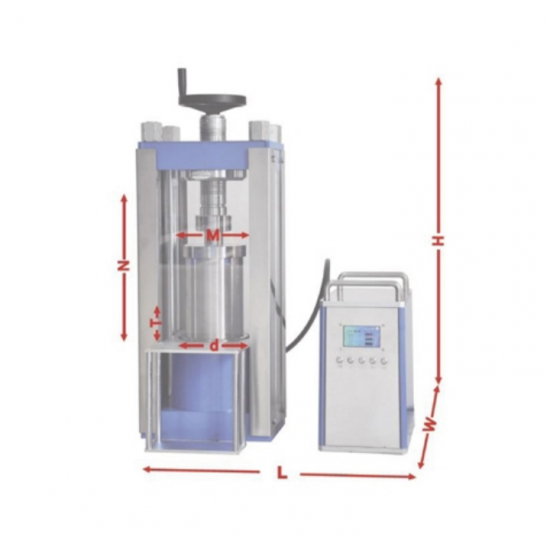

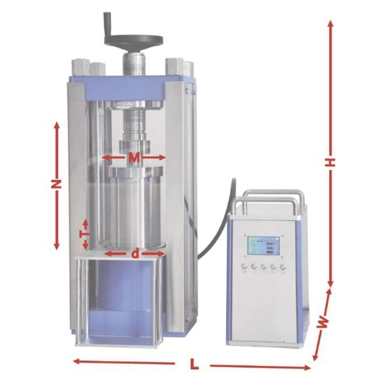

파우더 프레스 크기 다이어그램
