상표 :
TMAX품목 번호:
TMAX-MBM-150L결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
교반 볼 밀의 원리는 스핀들로 구동되어 교반기를 고속으로 회전시켜 교반 탱크 내의 분쇄 매체가 불규칙하게 움직이게 하고, 이 무질서한 움직임은 분쇄 매체의 충돌, 압출, 마찰 및 전단을 발생시켜 재료를 파쇄하고 미세하게 분쇄합니다. 전체 기계는 주로 교반 탱크 , 교반 장치, 프레임 및 전기 제어 및 기타 배치 장치(예: 재료 펌핑 순환 장치, 수냉 재킷 장치, 가열 온도 제어 장치 등)로 구성되며, 특히 소량 시험, 파일럿 테스트, 대량 재료의 습식 분쇄에 적합하고 분쇄 효율이 높고 분쇄 입자 크기가 작고 건식 분쇄는 재료의 특정 특성(예: 재료가 일정한 유동성을 갖고 도금하기 쉽지 않고 바닥이 끈적거리는 벽)에 적합하여 다양한 공정 매개변수 요구 사항을 달성할 수 있습니다.
A. 교반 볼밀 사용
간단한 장비, 작은 설치 면적, 낮은 에너지 소비, 저렴한 가격 등의 장점으로 학교, 과학 연구 단위에서 소량 실험 장비를 수행하는 데 가장 많이 선택되는 제품입니다. 지르코늄 실리케이트, 지르코니아, 전자 소재, 자성 소재, 코팅 및 기타 초미립자 분말 생산 분야에 널리 사용됩니다.
B. 기술적 매개변수
모델 번호 | MBM- 15 0L |
볼밀 탱크 용량(ML) | 15 0L*1 |
볼밀 탱크 구조 | 1. 볼밀 탱크 구조: 실린더는 직선형 실린더 구조로 304 스테인리스 스틸로 만들어졌으며, 실린더는 카드 슬롯(두께 20mm)이 있는 알루미나 벽돌로 라이닝되었습니다. 2. 실린더의 바닥판은 분쇄구 (배출구 와 펌프 순환물질구)로 개방되어 있으며, 분쇄구에는 2mm 간격의 PTFE 스크린이 장착되어 있습니다. 3. 덮개는 두 부분으로 나뉘며, 304 스테인리스 스틸로 제작되었습니다. 덮개 바닥은 폴리우레탄 코팅 스테인리스 스틸로 마감되었으며, 투입구와 이동식 고무 마개가 장착되어 있습니다. |
활동가 | 304 스테인리스 스틸 교반봉, 교차 지점 아웃소싱 지르코니아, 스핀들 아웃소싱 PTFE 소재. |
교반 속도 | 40-145r/분 |
피드 크기 | ≤10mm |
배출 크기 | 최소 1μm 미만 (소재 및 공정별 방전 입자 크기에 따라 다름) |
충전량 | 약 50L |
속도 조절 모드 | 가변 주파수 속도 조절 |
전송 모드 | 벨트 드라이브 |
배출 방법 | 간격 2mm PTFE 스크린을 탱크 바닥에 삽입하고 , 배럴 라이닝 내부의 폴리우레탄 표면과 같은 높이로 설치합니다. 스크린 바닥에는 플레어형 스테인리스 스틸 304 소재 고정 시트가 설치되어 있으며, 고정 시트의 내부 표면에는 폴리우레탄 절연재를 분사하여 재료 와 금속이 장시간 접촉하는 것을 방지합니다. 고정 시트에는 1.5인치 PP 볼 밸브가 장착되어 있으며, 다이어프램 펌프 파이프를 순환 볼 밀링에 연결하여 순환 펌프를 직접 펌핑합니다. |
공압 분리 펌프 | 모델 QBY3-25FF(퍼플루오로+테프론 다이어프램), 유량은 57L/MIN, 헤드는 70m, 순환 파이프와 밸브는 PPH 재질로 제작되었습니다. |
작동 전압 | 3상 380V, 50HZ |
호스트 모터 전력 및 주파수 변환 전력 | 7.5KW (모터 브랜드는 Dedong, 인버터 브랜드는 Delixi) |
C. 제품 특징
가. 본 장비는 구조가 간단하고, 소음이 적으며, 취급이 편리하고, 작업 공간을 차지하지 않습니다.
b. 다른 볼밀 원리와 비교했을 때, 혼합 탱크 내 밀의 주행 궤적 곡선이 서로 다르기 때문에 교반 속도가 빠르고, 전력 소모가 적으며, 분쇄 효율이 가장 높습니다.
c. 다양한 볼 비율, 속도, 밀링 시간 등 관련 공정을 최적화하여 재료의 미세도 곡선 분포를 제어할 수 있으며, 작업이 매우 유연하고 실용적입니다.
d. 재료 특성의 요구 사항에 따라 맞춤형 가열 온도 제어 장치를 선택하여 재료의 가열 범위를 제어하고, 수냉 재킷 장치를 사용하여 재료의 온도를 제어하며, 재료 펌핑 순환 장치를 사용하여 볼 밀의 재료 미세도를 제어할 수 있습니다.
e. 전기 제어를 통해 전체 타이밍, 간격적 가동 중단 또는 연속적 속도 조절 사이클을 달성하여 재료의 다양한 공정 요구 사항을 충족합니다.
f. 본 장비는 볼 밀링 공정에서 혼합 탱크 펌핑 제어, 불활성 가스 보호 기능을 갖춘 맞춤형 재료를 사용할 수 있으며, 재료의 산화를 방지하고 가연성 및 폭발성 물질에 대해서도 방폭 장비를 맞춤 제작할 수 있습니다.
g. 재료 특성 요구 사항에 따라 혼합 탱크 내벽은 비금속 재료(코런덤 세라믹, 지르코니아, 나일론, PTFE, 폴리우레탄 등)로 라이닝하고, 혼합 막대에는 다양한 재료를 장착하여 재료 오염 가능성을 줄이고 재료의 순도를 높입니다.

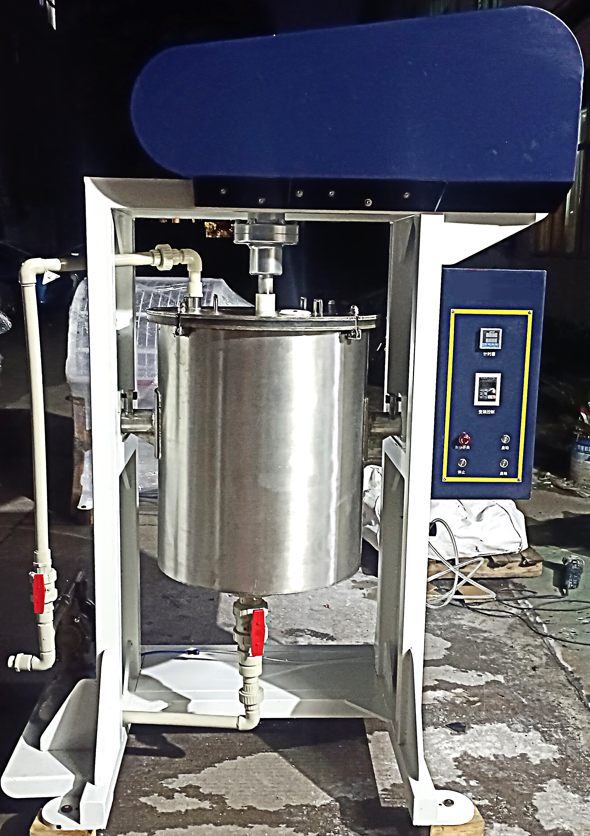

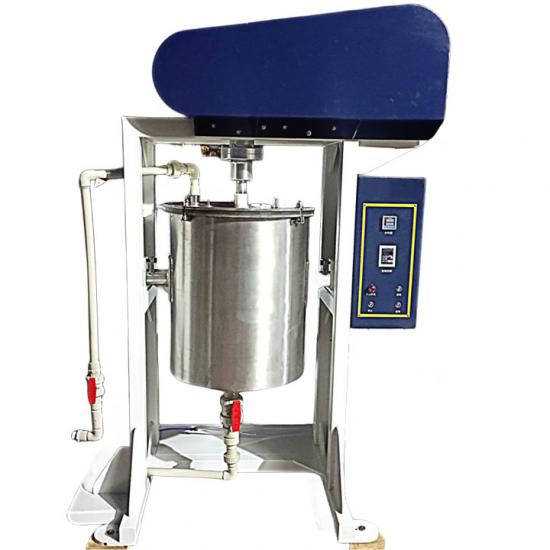

D. 교반볼밀 제품 관련 참고 사진
1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.
2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.
3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
