용광로 본체

1. 이중수중간구조를 채택하였으며, 내층은 304스테인리스강으로 제작되고, 외층은 정전분무처리된 탄소강으로 제작되었습니다.

2. 플랜지면에는 밀봉 홈이 있습니다. "O" 링은 진공 밀봉에 사용되며, 수냉 장치가 설치되어 있습니다(과도한 온도로 인한 "O" 링의 노화 방지). 공기 배출구, 공기 흡입구, 열전대 구멍 등이 있습니다.

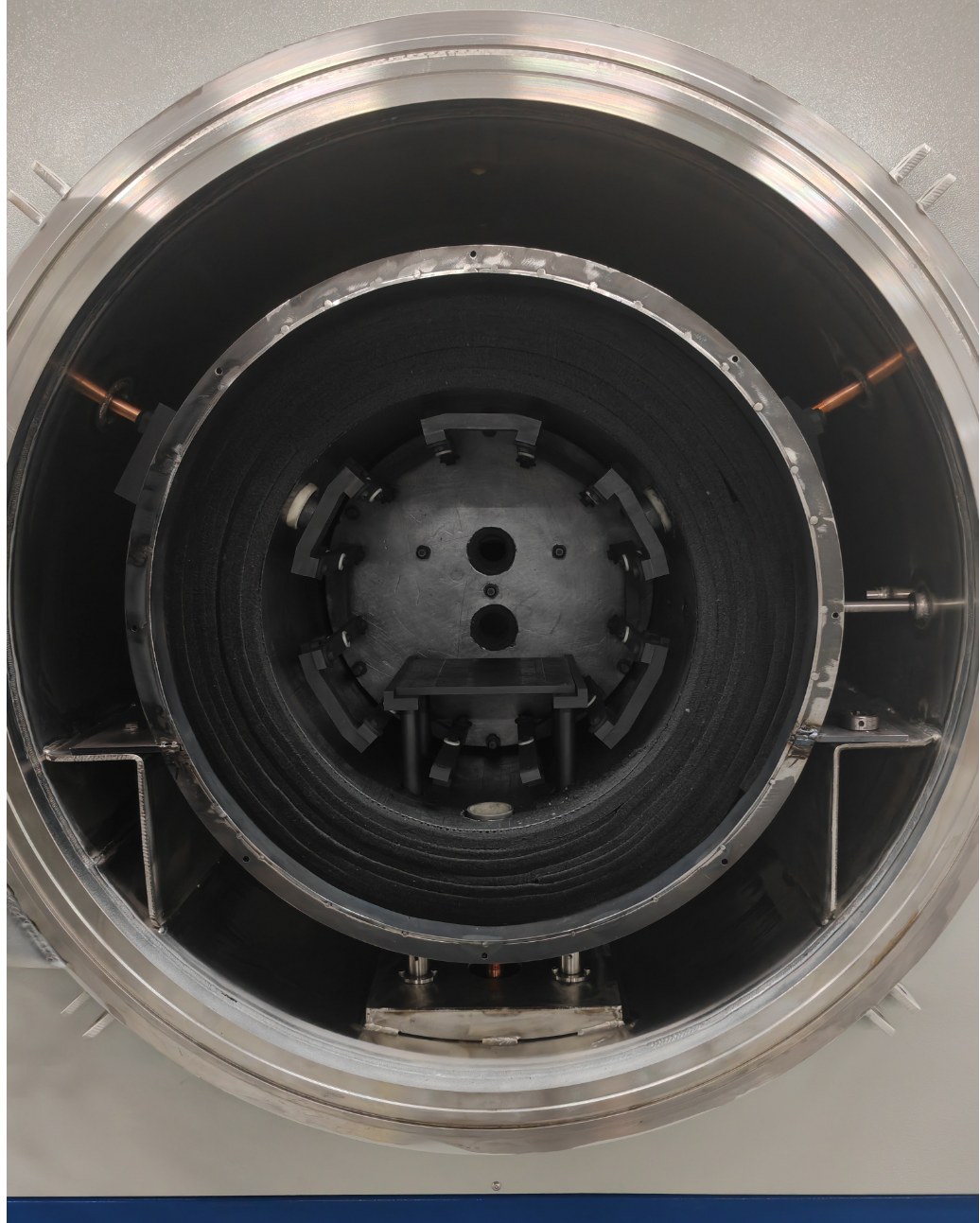

3. 용광로 내부의 단열층은 흑연 하드펠트, 흑연 펠트, 탄소 펠트로 구성되며, 변형을 줄이기 위해 특수 고정 방식을 사용합니다. 용광로 바닥 위에 작업대를 설치하며, 작업대는 흑연 재질입니다.

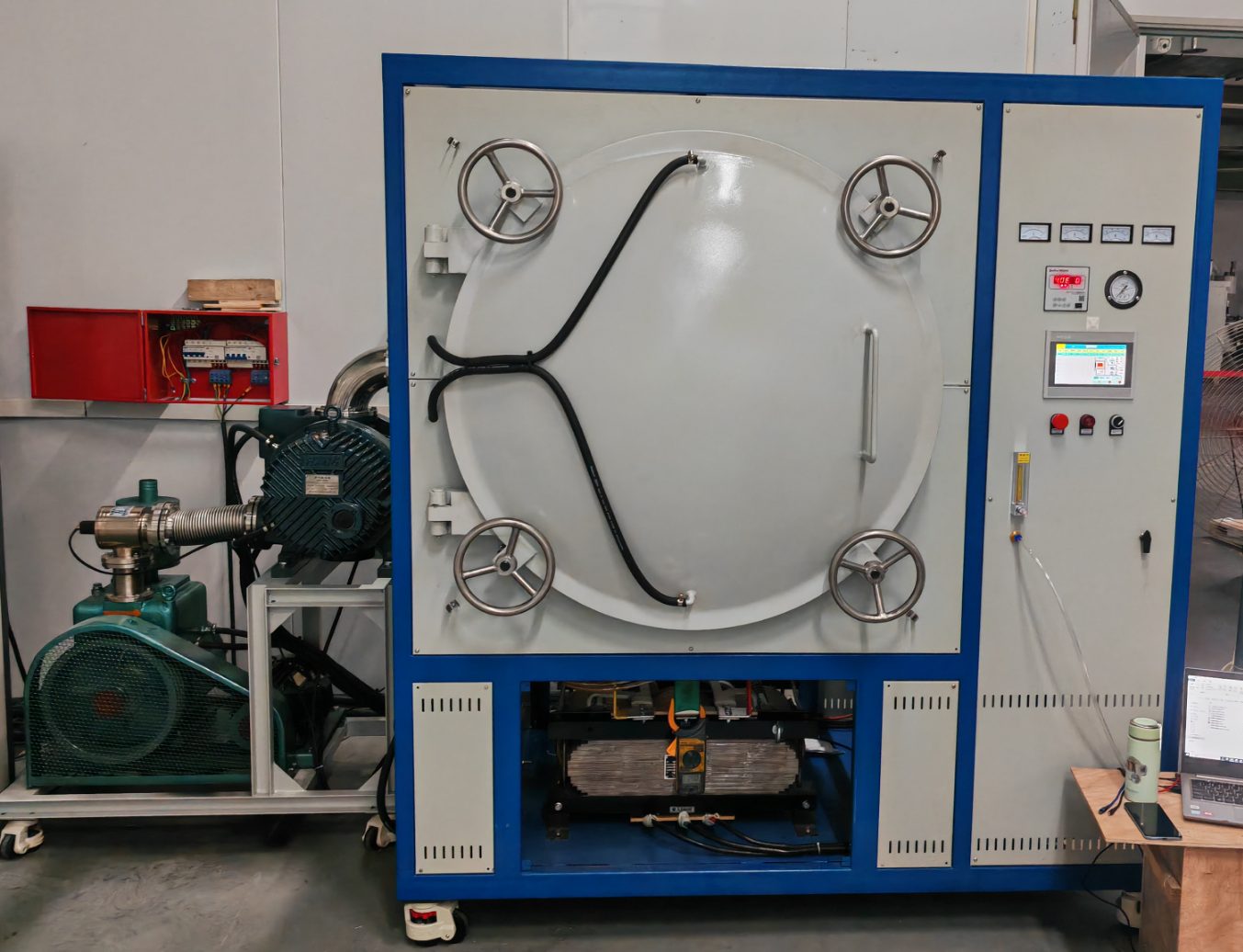

용광로 문

로 도어는 이중 샌드위치 헤드 구조를 채택하고 수냉식입니다.

용광로 프레임

로의 프레임은 형강과 강판을 이용하여 상자형 구조로 용접하였으며, 로의 본체는 상자 위에 올려져 있어 외관이 아름답고 넉넉합니다.

진공 시스템

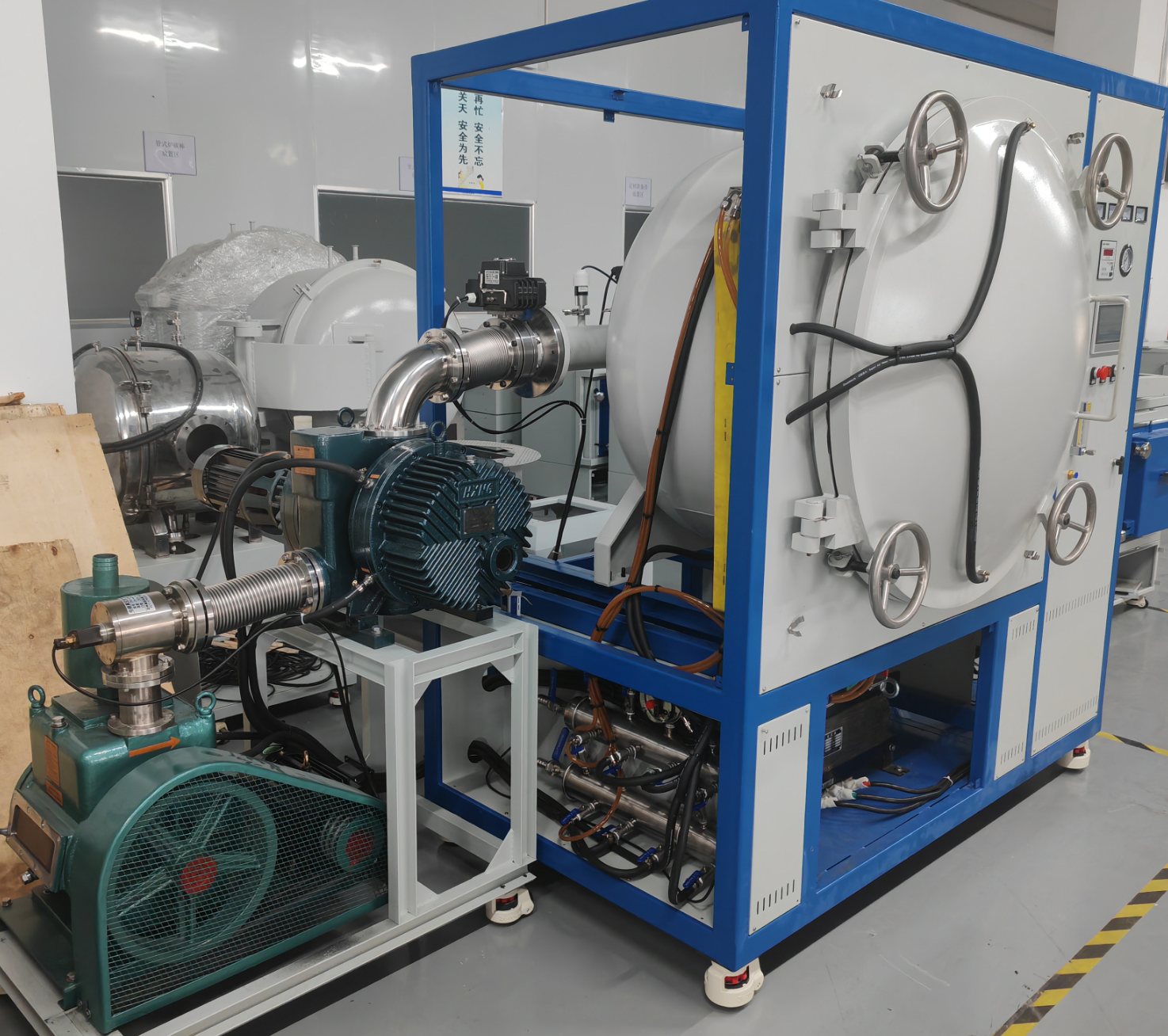

진공 시스템은 루츠 펌프 유닛과 2X 시리즈 포어라인 펌프, 진공 압력 게이지(±Pa), 충전 밸브, 수축 밸브 및 진공 파이프라인 등으로 구성됩니다.

기계식 펌프는 금속 골판지 호스 퀵 커넥터(진동 감소용)로 연결되고, 진공도는 디지털 복합 진공 게이지로 측정됩니다.

온도 조절

1. 전원 조절기를 사용하여 온도를 제어하고 PID 지능형 온도 제어 모듈 설계를 채택했습니다.

2. 30개 세그먼트의 온도 상승 곡선을 편집하고 다중 세그먼트 프로세스 레시피를 저장할 수 있습니다.

3. Siemens PLC와 결합하여 과압, 과열, 과전류 등 자동 경보 보호 기능을 구현할 수 있습니다. LCD 터치스크린 디스플레이

4. 조작이 간편하고, 기능이 강력하며, 안정성이 좋다는 특징이 있습니다.

5. 전기 부품은 중국산으로 온도 제어 정확도가 높고 조작이 간편합니다.

가스 시스템

전체 시스템에는 가스를 채울 수 있는 공기 흡입구와 공기 배출구가 하나씩 있습니다.

변압기 및 연결 케이블

매칭 변압기와 연결 케이블을 사용합니다.

수냉 시스템

다양한 파이프라인 밸브 및 기타 관련 장치로 구성됩니다.

메인 파이프에서 공급되어 각 분기관을 통해 노 본체, 노 덮개, 노 바닥, 전극봉, 진공 펌프 등 냉각이 필요한 곳으로 보내진 후 수집 및 배출됩니다. 각 냉각수에는 필요에 따라 유량을 조절할 수 있는 수동 밸브가 장착되어 있습니다. 급수관에는 전기 접촉 압력계가 있어 수압이 0.1MPa 미만일 경우 히터가 자동으로 차단됩니다.

전자 제어 시스템

전자 제어 시스템은 사이리스터 구성을 채택하고 PID 기능 계측기, 다중 대역 디지털 디스플레이 미터, 과열 경고음 및 경고등 기능을 갖추고 있습니다.

발열체 및 방열판

발열체는 전극흑연을 이용하여 원통형 구조로 가공하고, 방열판은 흑연, 탄소펠트, 흑연펠트(흑연원통 1층, 탄소매트 4층, 흑연펠트 4층, 각 층 두께 10mm 이상)로 구성되며, 단열성능이 양호하고, 가열이 균일하며, 복사면적이 크고, 열충격 저항성이 양호하며, 가열과 냉각이 빠릅니다.

단열층과 가열부가 분리되어 있어 유지관리와 제거가 용이하며, 단열커버는 스테인리스 스틸 프레임으로 지지 및 고정됩니다.

보증

사용자에 의해 손상된 가열 소자, 냉각 팬, 열전대를 제외하고 평생 지원이 포함된 1년 제한 보증입니다.

주의: 부식성 및 산성 가스 사용으로 인해 발생한 손상, 잘못된 작동 및 사용으로 인한 손상은 1년 제한 보증의 적용을 받지 않습니다.

포장

내부는 플라스틱 종이, 외부는 폴리폼으로 채워져 있고, 나무 상자입니다.

표준 패키지 액세서리:

1.로 본체 1개

2.진공 챔버 1개 유닛

3. 히트 실드 1개 유닛

4. 난방 모드 1개

5. 제어 시스템 1개 유닛

6. 온도 조절 장치: 1개

7. 전기 부품 하나의 단위

8. 전원 모듈 1개

9.열전대 1개

10. 변압기 1개

11.진공 유닛 1개

12.냉각기 1대

기타:

제품 작동, 유지 관리 및 사용 설명서

전기 제어 회로도

외부 배선도

제품 인증서
