상표 :
TMAX품목 번호:
TMAX-PBM-H-2L결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
A. 개요
행성형 볼 밀은 혼합, 미분쇄, 소량 시료 전처리, 나노물질 분산, 신제품 개발 및 첨단 소재의 소량 생산에 필수적인 장비입니다. 이 제품은 크기가 작고, 모든 기능을 갖추고 있으며, 고효율이고 소음이 적습니다. 연구 기관, 대학 및 기업 연구실에서 미립자 연구 시료를 채취하는 데 이상적인 장치입니다(각 실험에서 최대 4개의 시료를 동시에 채취할 수 있음). 진공 볼 밀 용기를 장착하면 진공 상태에서 시료를 분쇄할 수 있습니다. 지질학, 광물자원학, 야금학, 전자공학, 건축자재학, 세라믹학, 화학공학, 경공업, 미용학, 환경보호학 등 다양한 분야에서 널리 사용되고 있습니다. 회전 속도, 정회전 및 역회전 시간, 총 분쇄 시간은 공정 요구 사항에 따라 설정할 수 있습니다.
B. 작동 원리
볼 밀 용기는 턴테이블 위에 설치됩니다. 턴테이블이 회전하면 볼 밀 용기는 턴테이블의 주축을 중심으로 회전할 뿐만 아니라, 자체 축을 중심으로 반대 방향으로 유성 자전 운동을 합니다. 용기 안의 분쇄 볼과 재료는 고속 운동 중에 서로 충돌, 전단, 마찰을 일으켜 재료를 파쇄, 분쇄, 혼합 및 분산시키는 목적을 달성합니다. 볼 밀 용기는 최대 1620r/min의 자전 속도로 단시간 내에 시료를 빠르게 분쇄할 수 있습니다. 또한, 분쇄 과정에서 다양한 재료에 가해지는 충격력과 전단력을 증가시켜 독특한 구조를 가진 입자를 합성함으로써 재료의 성능을 크게 향상시키고 기계적 합금화 및 기타 공정 개선을 달성할 수 있습니다. 이 장비는 건식 및 습식 방식으로 다양한 입자 크기와 재료의 고체 입자, 현탁액, 페이스트를 분쇄할 수 있습니다. 분쇄된 제품의 최소 입자 크기는 0.1마이크론까지 가능합니다.
C. 기술적 매개변수
모델 | PBM-H-2L |
볼 밀링 용기 용량(ML) | 50ML~500ML*4 |
볼 밀링 용기의 재료 | 사용 가능한 소재로는 경강, 스테인리스강, 지르코니아, 마노, 코런덤, 텅스텐 카바이드, 나일론, 폴리우레탄, 폴리테트라플루오로에틸렌 등이 있습니다. |
연삭 매체 재료 | 텅스텐 카바이드, 스테인리스 스틸, 마노, 지르코니아, 코런덤 등 |
병당 최대 충전 용량 | 재료 및 분쇄 매체는 부피의 2/3를 초과해서는 안 됩니다. |
사료 입자 크기 | 취성재료는 10mm 이하, 기타는 3mm 이하입니다. |
방전 입자 크기 | 0.1마이크론만큼 작을 수도 있습니다(재료의 특성에 따라 다름) |
회전 속도 | 최대 회전 속도는 35~810rpm이고, 최대 회전 속도는 70~1620rpm입니다. |
회전 속도 비(회전: 회전) | 1:2 |
속도 조절 모드 | 가변 주파수 속도 조절 |
행성 디스크 전송 모드 | 기어 전달 |
작동 전압 | 3상 380V, 50HZ |
메인 모터의 동력과 가변 주파수 동력 | 2.2KW (모터 브랜드는 Siemens, 인버터 브랜드는 Delixi) |
작업 모드 | 2개 또는 4개의 항아리가 동시에 작동합니다. |
최대 연속 작업 시간 | 72시간 |
프로그램 제어 | 더욱 향상된 인간-기계 인터페이스 통합(7인치 터치스크린 구성)과 무료 및 프로그램 모드 설정을 제공합니다. 프로그램 모드는 9가지 공정 공식을 저장할 수 있어 편리하게 불러오고 저장할 수 있습니다. 전체 설정, 정회전, 역회전, 간격 대기 시간, 그리고 교대 운전의 반복 설정을 할 수 있습니다. 또한, 운영 장비에 대한 실시간 과전류, 과전압, 과부하 보호 및 기타 경보를 제공할 수 있습니다. |
행성기구의 윤활방법 | 행성기구 전달 시스템은 기어박스 유형의 액체 오일 침지 윤활을 채택하여 전달 구성품에 제때 윤활이 이루어지지 않아 발생하는 마모 문제를 해결하고, 소음을 줄이며 장비의 수명을 단축시킵니다. |
참고 사이즈(MM) | 870(길이) *620(너비) *1150(높이) |
참고 중량(KG) | 약 280KG |
D. 제품 특징
1. 본 장비는 전문적인 외관 디자인을 자랑합니다. 케이스는 고정밀 레이저 커팅과 CNC 벤딩으로 제작되어 넉넉하고 정교하며 고급스럽고 안정적인 외관을 자랑합니다.
2. 유성 디스크와 구조 부품은 CNC 가공 기술로 가공되고 질화 금속 열처리를 거쳐 회전축 부품의 내마모성과 축 파손 방지를 보장합니다. 변속 기어는 고온 및 내마모성이 뛰어난 비금속 및 금속 복합 정밀 기어로 제작되며, 기어박스 내부에 액체 오일을 침지하여 윤활되므로 안전하고 신뢰할 수 있으며 소음, 오염 및 손실이 적습니다.
3. 유도등 장치 장착: 작업등은 적외선 인체 센서로 제어됩니다. 사람이 들어오면 켜지고 나가면 꺼져 편리함과 에너지 절약을 모두 제공합니다.
4. 볼 밀링 용기는 행성 운동을 채택하여 분쇄 효율이 높고 입자 크기가 미세합니다.
5. 주파수 변환기에는 저전압 및 과전류 보호 기능이 장착되어 있어 모터와 같은 전기 부품을 보호할 수 있습니다.
6. 기계 커버는 유압식 지지대 리프팅 방식을 채택했습니다. 전자기식 안전 잠금 장치와 핀 타입 리미트 스위치를 통해 장비의 정상 작동과 작업자의 안전을 보장합니다.
7. 창유리는 이중 진공 강화 유리로 제작되어 소음과 진동을 줄여줄 뿐만 아니라 사용자의 안전을 보장합니다. 볼 밀링 챔버 내부에는 흡음재가 내장되어 있습니다.
8. 전기 제어부는 독립 제어 박스에 장착된 장비로 설계되었습니다. 5세트의 배기 팬은 강제 환기 및 방열을 위해 사용되며, 흡기 1개, 배기 1개를 갖춘 내부 순환 냉각 시스템을 형성합니다.
9. 이 장비는 중심이 낮고 성능이 안정적이며 구조가 컴팩트하고 조작이 편리하며 안전성과 신뢰성이 높고 소음이 적고 오염이 없으며 손실이 적습니다.

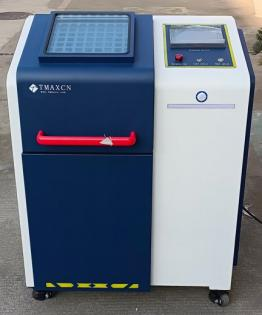

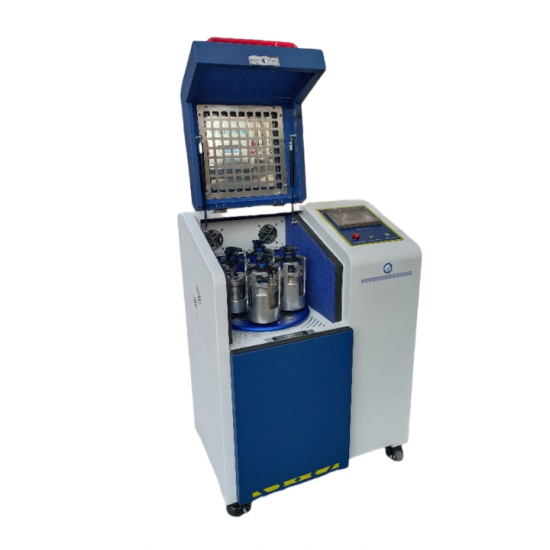

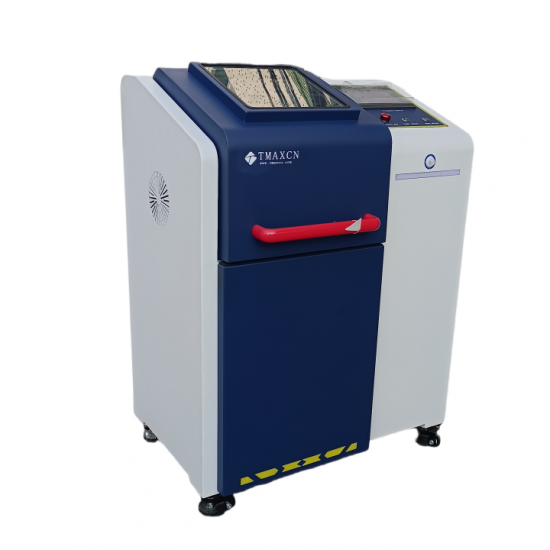

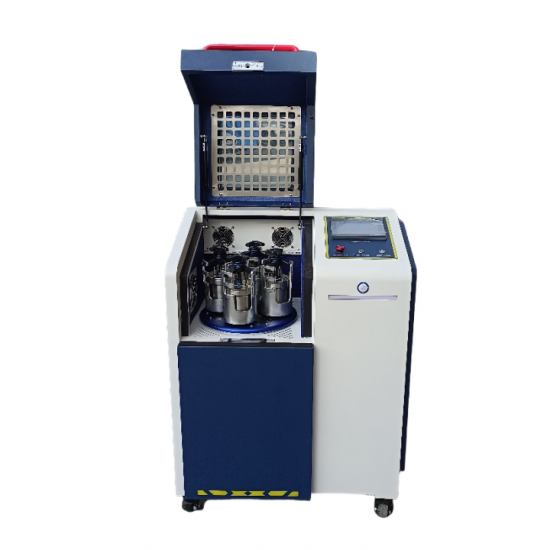

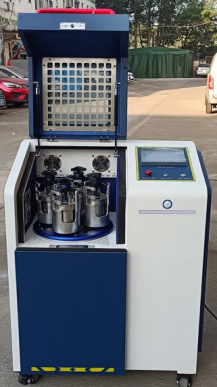

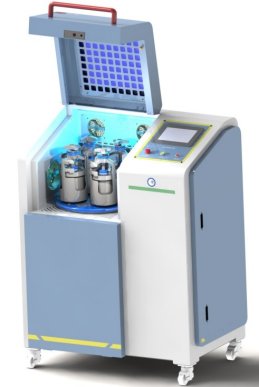

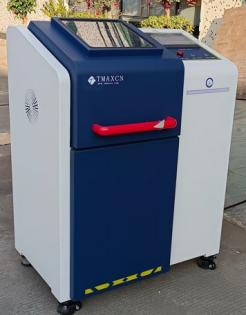

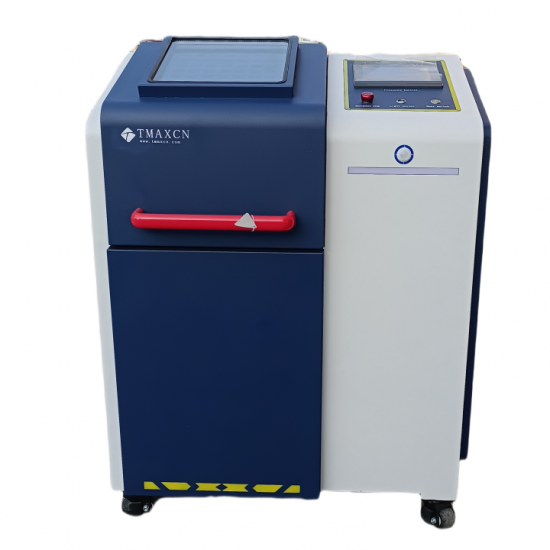

E. 고에너지 행성 볼밀 관련 사진

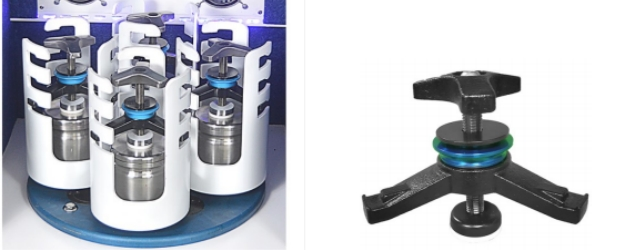

(특허제품 - 3개의 발톱이 있는 자체 잠금 장치)
1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.
2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.
3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
