Lab 10T 20T 30T 40T 프로그래밍 가능 자동 분말 정제 프레스 유압 프레스

고객 여러분:

ZYP-T  시리즈 자동 정제기를 사용해 주셔서 감사합니다  . 사용 전에 사용 설명서를 주의 깊게 읽고 사용 설명서의 작동 절차를 엄격히 준수하여 사용해 주십시오. 신체 또는 재산 피해를 방지하기 위해 맹목적으로 조작하지 마십시오.

경고!!!

기계의 압력 범위와 금형 압력의 상한을 준수하십시오. 위험을 방지하기 위해 과도한 압력으로 사용하지 마십시오. 기계 사용 중에는 정기적으로 기계를 점검하고 유지 보수해야 합니다. 이상 발생 시 가능한 한 빨리 애프터서비스 엔지니어에게 문의하십시오.

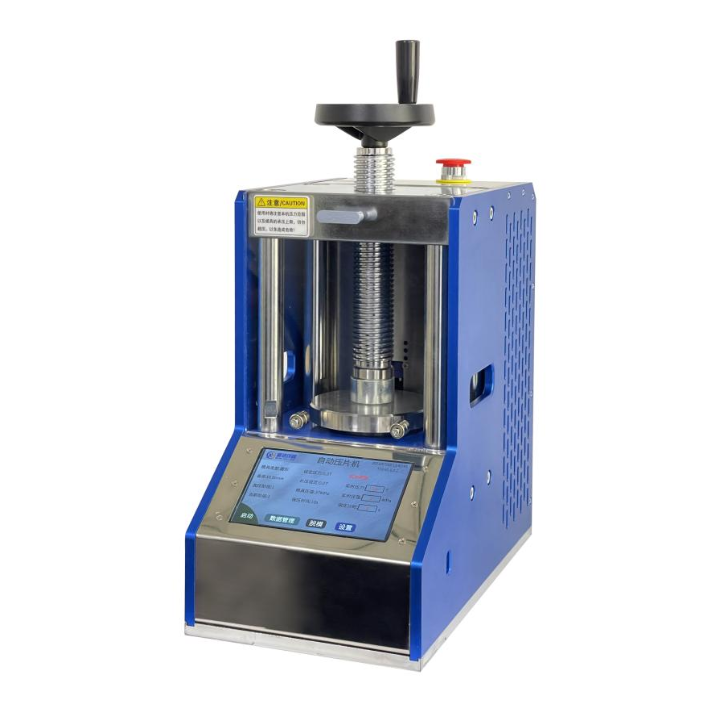

1. 기계 소개:

파우더 프레스(소형 유압 프레스라고도 함)는 유압으로 구동되며, 주로 실험실에서 소규모 분말 성형 샘플 제작에 사용됩니다. 금형과 함께 사용해야 하며, X-형광 분석, 칼슘-철 분석, 초전도 분석, 건축 자재, 세라믹, 시멘트 및 기타 신소재 연구 개발 분야에서 널리 사용됩니다.

본 기기는 대학 교수진의 제안과 지원을 바탕으로 당사가 기존 정제기를 결합하여 개발한 3세대 자동 정제기입니다. 정밀한 압력 제어를 달성하고 고객의 다단계 가압 요구를 충족하기 위해 다양한 최적화 및 개선이 이루어졌습니다. 또한, 다양한 안전 기능이 추가되어 고급 실험실 사용에 적합합니다.

2. 주요 기술 매개변수 :

참고: 위에 나열된 것은 당사의 표준 태블릿 프레스이며, 고객 요구 사항에 맞게 맞춤 제작하거나 개선할 수 있습니다.

3. 사용 설명서 ：

1) 설정 절차:

전원을 연결하고 스위치를 켜면 기기가 전원 켜기 단계로 진입하고 화면이 자동으로 켜지며 메인 인터페이스에 진입하여 화면의 [설정] 버튼을 눌러  압력 설정 페이지로 진입합니다.

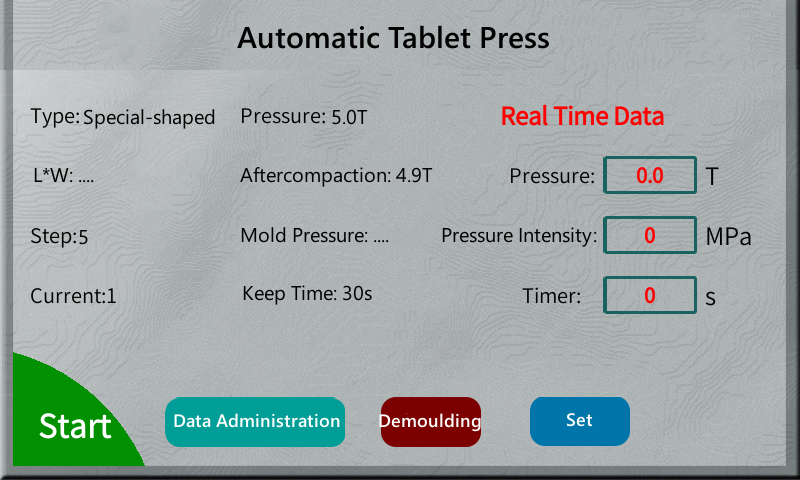

 위 그림 1 (메인 인터페이스) 과 같습니다 .

압력 설정 및 기타 설정 ：

> 가압단계 : 1~5단계, 임의로 설정 가능

>금형 종류 :  원통형 , 정사각형, 특수형(선택 사항).  원통형을 선택할 경우 금형 직경을 정확하게 입력해야 합니다. 정사각형을 선택할 경우 금형의 길이와 너비 치수를 정확하게 입력해야 합니다. 원통형  이나  표준 정사각형이 아닌 경우, 특수형으로만 선택할 수 있으며, 금형 크기를 입력할 필요가 없으며, 금형 압력을 자동으로 계산할 수 없습니다.

> 압력 설정 : 가압 단계를 "1"로 선택하면 가압 데이터를 하나만 설정할 수 있습니다. 가압 단계를 여러 개 선택하면 가압 데이터만 설정할 수 있습니다. 가압 값이 상승하고, 이후 단계는 이전 압력 값보다 작을 수 없지만, 최대값은 타정기 압력 값을 초과할 수 없습니다. 각 단계는 압력 보상 값과 유지 시간을 독립적으로 설정할 수 있습니다. 여러 단계의 가압이 필요하지 않은 경우, 가압 단계를 "1"로 설정하고 압력 값에 도달하면 유지 압력 단계로 진입하는 것이 좋습니다. "자세한 내용은 유지 시간 설정을 참조하십시오."

>압력 보상 설정 : 실시간 압력이 설정한 압력값(아래 그림과 같이 5.0톤)에 도달하면 압력 유지 단계로 진입합니다. 압력 유지 단계(압력 유지 시간은 아래 그림과 같이 30초) 중에 압력이 압력값(아래 그림과 같이 4.9톤)으로 떨어지면 모터가 자동으로 압력 보상값을 시작하고 압력값을 5.0톤으로 설정하고 나머지 압력 유지 단계를 계속 진행합니다.

> 가압 유지 시간 : 시간 제한(N초)은 없으며 임의로 설정할 수 있습니다. 너무 오랫동안 가압을 유지할 필요가 없는 경우, 가압을 더 빨리 해제하고 샘플링을 더 빠르게 하기 위해 더 짧은 시간을 설정하는 것이 좋습니다.

>금형 압력 : 설정 압력값, 금형 종류 및 금형 크기에 따라 금형 지지 압력이 자동으로 계산됩니다. 특히, 소형 금형의 경우 금형 압력의 상한값에 특히 유의해야 하며, 금형 손상을 방지하기 위해 압력값을 임의로 설정하지 마십시오.

>기타 설정 : 시스템 시간 및  탈형 압력 을 설정합니다. 특히 소형 금형의 경우 탈형  압력  이  너무 높아서는 안 됩니다. 대형 금형을  탈형 할 수 없는 경우 탈형  압력  을 적절히 높일 수 있지만, 금형 사양 변경에 주의하고 쉽게 설정하지 마십시오.

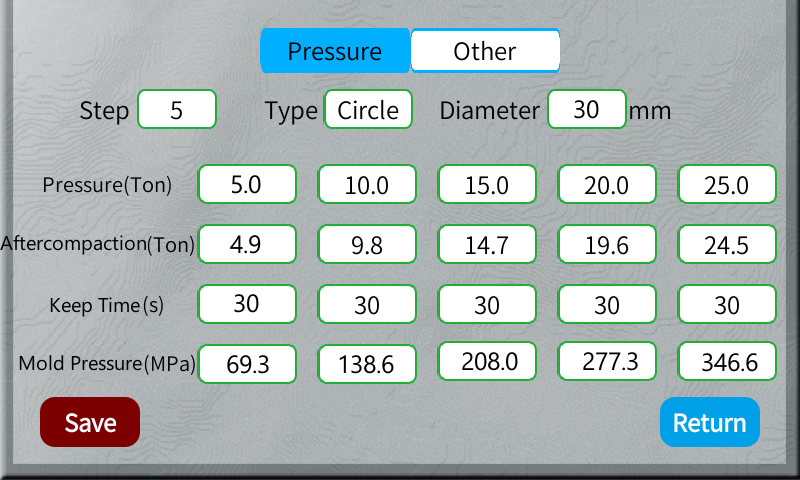

위 그림 2(압력 설정 인터페이스)와 같이

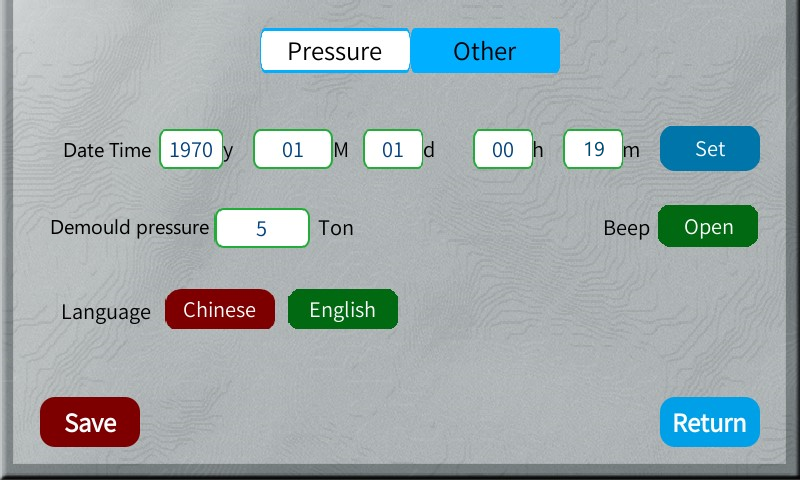

위 그림 3(기타 설정 인터페이스)과 같습니다.

>저장 및 돌아가기 : 모든 데이터 설정이 완료되면  " 저장 "  버튼을 클릭하여 메인 인터페이스로 들어가 가압 프로그램을 시작합니다. 데이터를 변경할 필요가 없으면  " 돌아가기 "  버튼을 직접 클릭하여 메인 페이지로 돌아갈 수 있습니다.

2)  가압 시작 :

압력 설정 후,  메인 인터페이스의 " 시작 "  버튼을 클릭하여 가압을 시작할 수 있습니다. (가압 전에 금형을 정확하게 배치해야 합니다. 자세한 내용은 다음 페이지의 "3" 금형 준비 단계를 참조하십시오.) 메인 인터페이스의 실시간 압력 데이터와 금형의 실제 상태를 주의 깊게 확인하여 기계 상태를 적시에 조정하십시오. 긴급 상황 발생 시에는  화면의  " 정지 "  버튼을 클릭하여 가압을 중단하거나, 기계 상단의 " 비상 정지 스위치 "  버튼을 직접 눌러 기계를 긴급 정지시킬 수 있습니다.

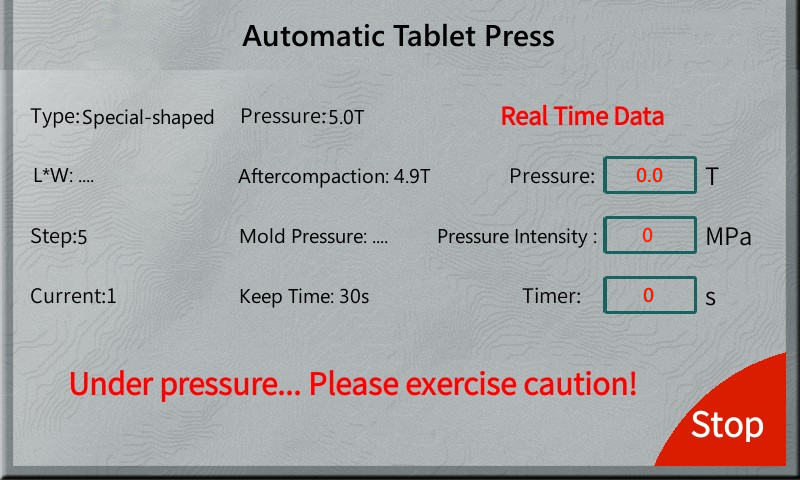

위 그림 4(가압단계 시작)와 같이

3 ) 데이터  관리 ：

각 시작 가압 데이터는 자동으로 저장되므로 쉽게 비교 및 확인, 삭제 또는 비우기 가능하며 USB 를 통해 내보낼 수 있습니다.

4.  금형 작동 가이드

금형은 끊임없이 변화하고 있으며, 금형 조립, 분말 충전, 샘플 제작, 탈형 방법 등이 서로 다르므로, 구체적인 상황과 금형 자체에 대한 구체적인 분석을 결합해야 합니다. 실험실에서는 일반적으로 "일반 원통형 금형(Ф10mm)"을 예로 들어 다음과 같은 시연을 진행합니다.

실험실 공통 곰팡이 참조:

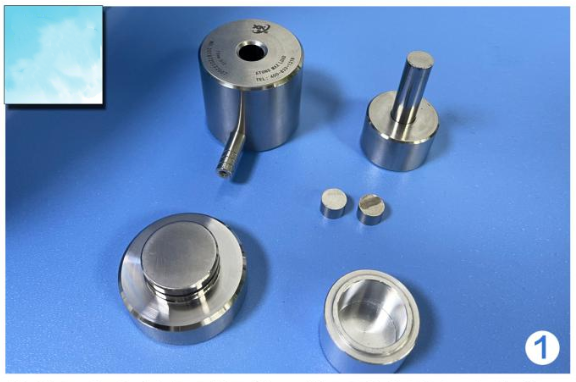

금형 조립

금형 부품을 규칙적으로 배열하고, 금형 캐비티를 바닥에 매립한 후 개스킷을 놓아 분말을 첨가하기 시작합니다.

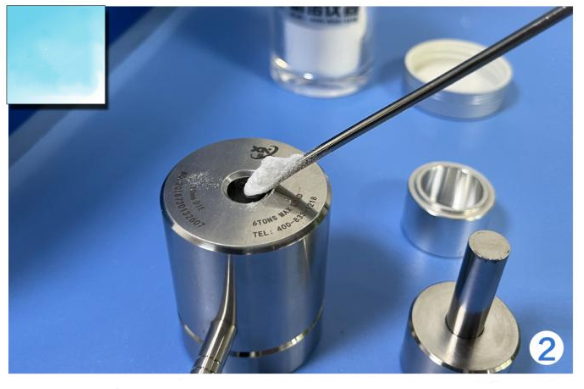

금형 충전

분말을 넣은 후, 압력봉을 삽입하고 가볍게 압력을 가하며, 압력봉이 안정된 것을 확인한 후, 타정기 중앙에 놓습니다.

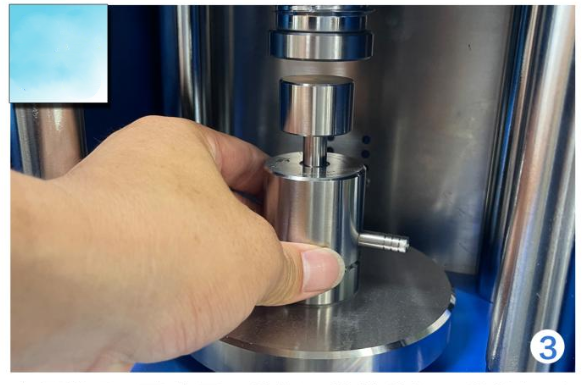

타정기를 넣어주세요

다이가 태블릿 프레스에 올바르게 놓였는지 확인하고 리드 스크류를 돌린 후, 와이어 바 헤드로 다이 프레스 막대를 살짝 터치하여 보호 도어를 닫습니다.

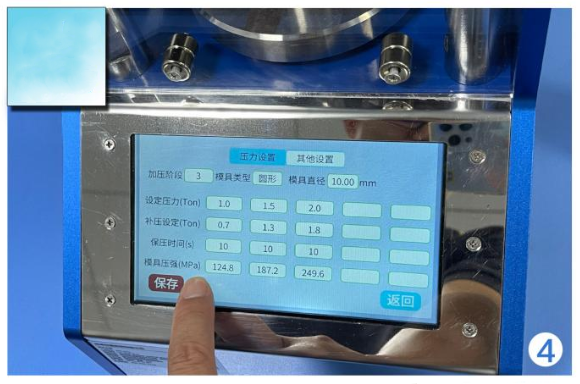

압력 설정

실험 요구 사항 및 금형 사양에 따라 시작 압력, 압력 유지 시간 등을 설정하고 과도한 압력이 발생하지 않도록 주의하십시오.

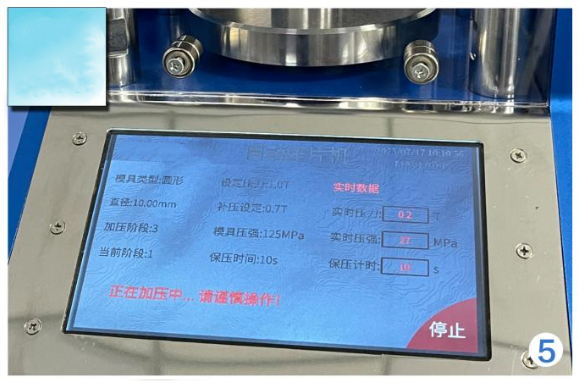

시작 압력

설정 후, 시작 압력 버튼을 클릭하면, 시작 압력이 발생하고, 긴급 상황 시에는 비상 정지 스위치를 누를 수 있습니다.

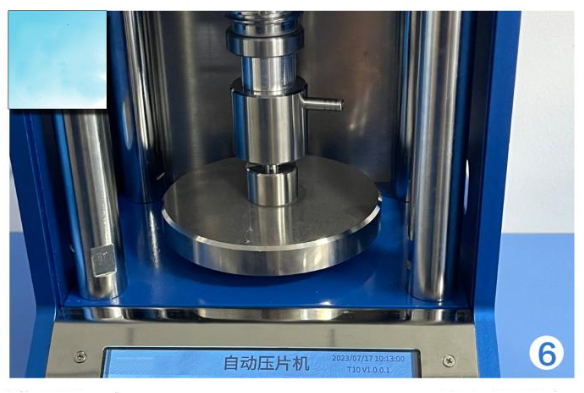

탈형

압력이 완화된 후, 금형을 꺼내고 바닥을 뒤집은 다음 필름 릴리스 슬리브를 끼우고 다시 태블릿 프레스에 넣고 릴리스 금형을 작동시킵니다.

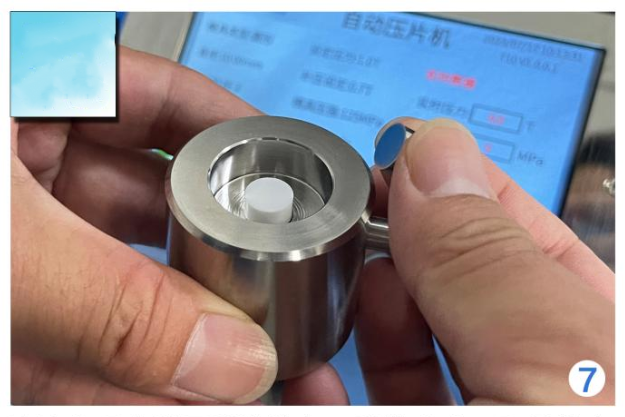

샘플을 꺼내다

금형의 탈형상태,  탈형 성공 여부에 주의하여 주십시오  . 즉시 압력을 멈추고 금형을 꺼내고 샘플을 꺼내십시오.

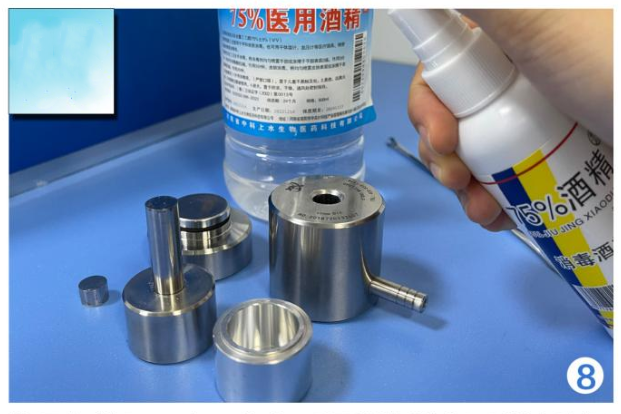

곰팡이 관리

금형을 사용할 때마다 알코올로 표면을 닦아 먼지 잔여물을 제거하고 건조한 상태로 유지하세요.

5. 유지 관리 및  주의 사항 ：

1. 매 시험 후 기계 표면의 잔여물, 특히 오일통, 스크린, 회로 부근의 흩어진 분말, 물 흔적, 오일 얼룩 등을 제때에 청소하고 전도성 또는 부식성 물질의 오염에 더욱 주의하며 제때 청소 및 유지 관리하십시오.

2. 기계 볼트가 단단히 조여졌는지 수시로 확인하세요. 문제가 발견되면 가능한 한 빨리 조이세요.

3. 장시간 기기를 사용하지 않을 경우 전원을 끄고 터치스크린 표면에 얇은 필름을 부착하는 것이 좋습니다 .
