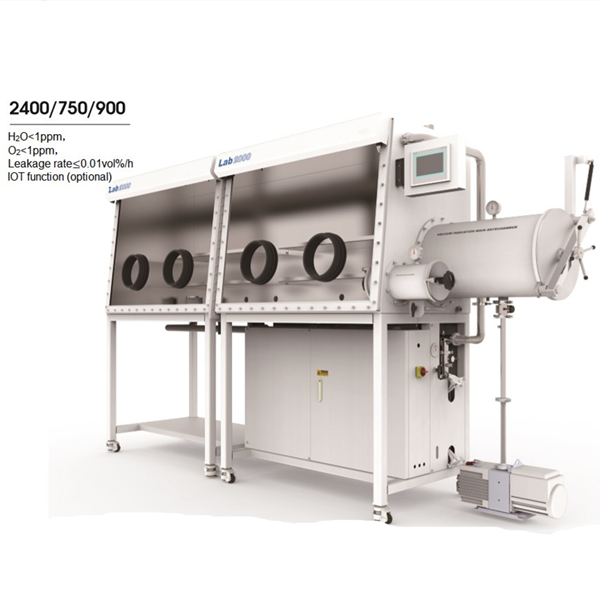

H2O 및 O2 정화 시스템을 갖춘 듀얼 워크스테이션 단면(2400×750mm) 진공 글러브 박스

주요 기술 지표 및 구성

1. 박스 캐비닛

1.1. 크기: 2400mm(길이) × 900mm(높이) × 770mm(너비). 상자 외부 크기: 3220mm(길이) × 1900mm(높이) × 870mm(너비)

1.2. 재질 : 전체 스테인리스 스틸 구조(304형), 두께 3mm.

1.3. 필터: 0.3 마이크론 기공 크기

1.4. 부틸고무장갑: 미국에서 수입, 두께 0.4mm, 장갑 입구 8인치, 단단한 알루미늄 합금 장갑 입구(부식 방지 처리, 양극산화 알루미늄), 구경 220mm.

1.5. 창: 경사형 조작면, 분리형 8mm 안전 강화 유리 전면 창, 내마모성, 내부식성, 우수한 빛 투과율, 3/8인치 두께의 오메가(OMEGA) 실링 링 채택. 전면 창은 개방형으로 설계됨.

1.6. 사용 중 일정 양압과 음압을 유지할 수 있습니다(-10mbar~10mbar)

1.7. 상자에는 부드러운 빛을 내는 반사 방지 조명 에너지 절약 램프가 장착되어 있습니다.

1.8. 상자 안에는 두 겹의 디스플레이 보드가 있습니다.

1.9. 박스 안에 멀티홀 전원 연결 보드가 들어있습니다. (전원 공급: 220V±10% 50Hz±10%)

1.10. 이 박스에는 표준 KF-40 인터페이스 6개를 설치할 수 있습니다.

1.11. 누출률: ≤0.01vol%/h.

1.12. 950mm 높이의 강철 구조 지지대가 범용 캐스터로 설치되었습니다.

2. 전환실

2.1. 모양: 원통형(304 스테인리스 스틸)으로 글러브 박스와 연결되며, 대형 차축 잠금 전환 해치를 사용하여 조작이 간편합니다.

2.2. 크기: 직경 390mm, 길이 600mm, 대형 전환 챔버, 피스톤 도어, 전환 챔버 내 슬라이딩 트레이, 광택 처리, 상자 본체 내 소형 전환 챔버, 사양: 직경 150mm, 길이 300mm, 수동 밸브 제어 공기 추출 및 보충.

2.3. 트레이: 스테인리스 스틸 300mm×450mm, 자유롭게 이동 및 확장 가능(대형 운송실 구성)

2.4. 진공도 ≤ 1bar (대형 및 소형 우측 전이실은 디스플레이를 통한 진공 청소 필요)

3. 제어 시스템

3.1. 방법: 자가 진단, 전원 차단 시 자동 시동 기능, 압력 제어 및 적응 기능을 포함합니다. 자동 제어, 순환 제어, 비밀번호 보호 및 진공 챔버 제어는 LCD 디스플레이를 사용합니다. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있으며 조작이 간편합니다.

4. 순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP 정화 자재, 독일 Proud 밸브. 호스트 시스템은 모듈식 설계, 완전 자동 전자 제어 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화 챔버 및 디스플레이를 통합하여 독립형 정화기를 통합하여 컴팩트하고 간단한 시스템을 구성합니다. (경보 기능 추가. 박스 본체에 압력이 ±10mbar를 초과하면 물과 산소 범위에 경보가 울립니다. 경보는 수동으로 끌 수 있습니다.)

4.2. 관리 : 수분 및 산소는 1PPm 이하로 관리

4.3. 조정 장치: PLC 터치 조정(가열, 배기, 정화, 재생)을 통해 2.5시간의 환기를 제외한 전체 프로세스가 사람의 모니터링 없이 진행됩니다.

4.4. 작동 가스: He.N2/또는 Ar 가스(가스 순환)

4.5. 순환 팬: 0-100m³ 고속 주파수 변환 팬, 마이크로 프로세서 제어, 압력 테스트 후 스테인리스 스틸 장치.

4.6. 정제탑: 단일 정제탑, 수입 정제재 사용.

4.7. 정화 밸브: 전자동 전기 밸브.

4.8. 필터: HEPA 기준을 충족하는 0.3마이크론 기공 크기의 고효율 필터입니다.

4.9. 재생: 재사용 및 활성화를 위해 시스템을 정화하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2의 혼합물이 필요하며, 이 중 H2는 10%를 차지합니다.

5. 디스플레이 시스템

독일 SIEMENS, 장치 제어는 SIEMENS PLC 터치스크린을 채택했습니다. 중국어와 영어를 전환하여 사용할 수 있습니다.

6. PLC 산소 분석기

범위: 0-1000PPm

오차: ±1%PPm

환경: -10℃-50℃

7. PLC 수질 분석기

범위: 0-500PPm

오차: ±1% PPm

환경: -10℃-50℃

8. 물 감지 센서 보호 장치. 물 감지 센서는 장기 감지 및 분할 감지에 사용할 수 있습니다.

9. 캐비닛은 자동으로 청소됩니다. 자동 캐비닛 청소 기능이 있어 다양한 가스 환경을 교체하고, 오작동 시 물 주입구와 산소를 자동으로 빠르게 청소합니다. 박스 본체의 자동 세척 밸브와 박스 본체 배관의 연결은 KF25 강철 와이어 플라스틱 파이프와 외부 KF25 파고다 조인트로 단단히 연결해야 합니다.

10. 유기용매 흡착 시스템

304 스테인리스 스틸, 직경 220mm*470mm, 진공 상태, 고품질 활성탄 7kg 충전. 독립적으로 작동 가능하며 교체가 간편합니다.

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.

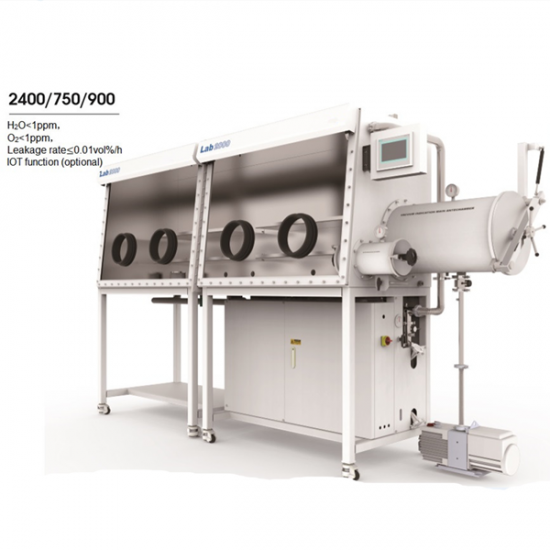

H2O 및 O2 정화 시스템을 갖춘 듀얼 워크스테이션 단면(2400×750mm) 진공 글러브 박스
