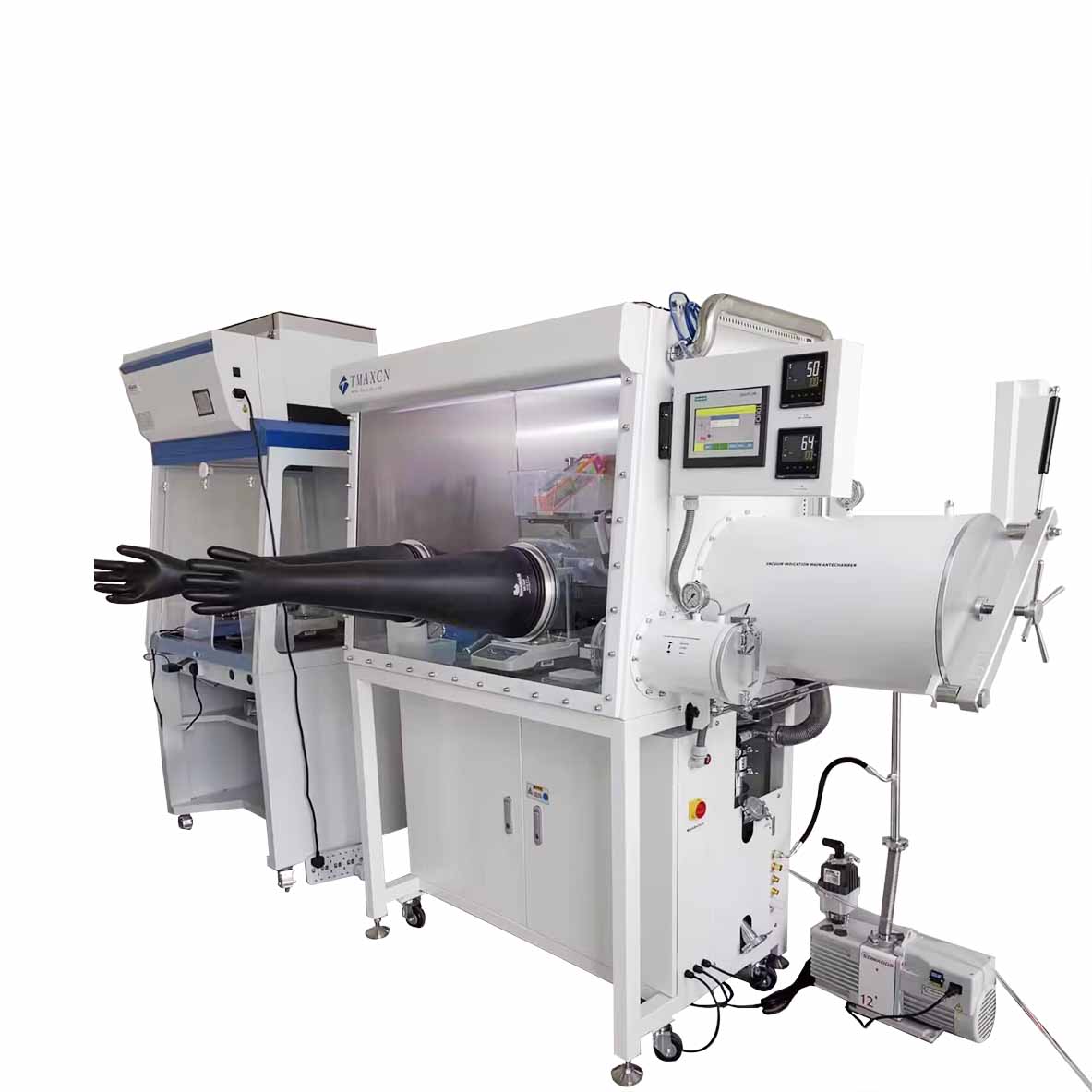

전환 캐빈이 있는 더블 스테이션 단일 측면 난방 글러브 박스

I. 승인 기준:

표준 조건, 즉 20~25℃의 일정한 온도, 상대 습도 65%, 불활성 공기원 99.999%에서 빈 탱크 본체의 순환수 산소 지수는 1ppm 이하에 도달합니다.

영어 패널, 영어 조작 화면.

II. 주요 기술 지표 및 구성

1. 캐비닛

1.1 크기: 1800mm(L) × 900mm(H) × 750mm(W) 단면.

1.2 재질 : 스테인리스 구조(304형), 두께 3mm.

1.3 필터: 기공 크기 0.3마이크론.

1.4 부틸 고무 장갑: 미국에서 수입, 두께 0.4mm, 장갑 입구 8인치, 단단한 알루미늄 합금 장갑 입구(부식 방지 처리, 양극 산화 알루미늄), 구경 220mm.

1.5 창: 작동 표면의 기울어진 디자인, 분리 가능한 8mm 안전 강화 유리 전면 창, 내마모성, 내부식성, 양호한 빛 투과성, 3/8인치 두께의 OMEGA 씰을 사용한 밀봉 링.

1.6. 사용 시 일정한 양압 및 음압(-10mbar~10mbar)을 유지할 수 있습니다.

1.7. 박스에는 반사 방지 조명 에너지 절약 램프가 장착되어 있어 빛이 부드럽습니다.

1.8 박스에는 디스플레이 보드 2개 선반이 장착되어 있습니다

1.9. 본 박스는 멀티홀 전원단자보드를 장착하고 있습니다(전원공급: 220V ± 10% 50Hz ± 10%)

1.10. 박스에는 3개의 표준 KF-40 인터페이스를 설치할 수 있습니다.

1.11. 누출률: ≤ 0.001vol%/h.

1.12. 캐스터 높이 950mm를 포함한 강철 구조용 브라켓은 범용 캐스터로 설치되었습니다.

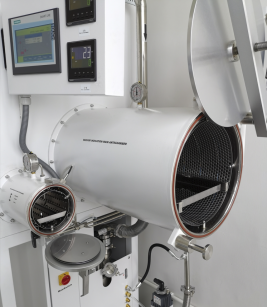

2.  전환실(대형 또는 소형 캐빈 250 ℃  오븐)

2.1 모양: 원통형(304 스테인리스 스틸), 글러브 박스와 연결, 샤프트 잠금식 대형 전환 해치를 사용하여 조작이 간편합니다.

2.2 치수: 직경 360mm, 길이 600mm 오븐, 반사 스크린이 있는 피스톤 도어, 슬라이딩 트레이가 있는 전환 챔버, 광택 처리, 상자는 다른 작은 전환 챔버에 설치됨, 사양: 직경 150mm, 길이 300mm, 수동 밸브 제어 펌핑 및 보충 공기.

2.3 트레이 : 스테인리스 스틸 260mm × 580mm, 확장이 자유로워 이동 가능(캐빈 구성보다 크게)

2.4 진공도 ≤ 1bar (대형 및 소형은 캐빈 바로 위에 디스플레이로 진공이 필요합니다)

2.5 가열 모드: 가열선 내부 가열.

2.6 챔버 내 가열 영역의 온도 균일성은 ≤ ± 5℃이며, 오븐 내 가열 영역과 설정 온도의 온도차가 ≤ ± 5°가 된 후 온도가 안정됩니다.

2.7 최대 가열 온도는 250±5℃입니다.

2.8 온도 컨트롤러의 표시 정밀도: ≤±2°.

2.9 가열실 외부에는 수냉식 단열층이 필요하며, 외벽 온도는 ≤ 50℃이고, 유지 보수 및 교체가 편리하도록 수냉식 기계 고객이 예약된 φ10 투명관 수냉식 조인트에 자체 장비를 제공해야 합니다.

2.10 가열실의 내부 및 외부 도어는 다층 단열재로 단열되어 있으며, 도어는 경사형입니다.

2.11 객실 온도 제어: 지능형 디지털 온도 제어 계기판은 자동으로 균일한 난방과 열 보존 등의 기능을 구현합니다. 과열 고장 경보 및 자동 전원 차단 기능이 있습니다.

3.  제어 시스템

3.1 작동 방식: 자가 진단, 정전 시 자동 시동 기능, 압력 제어 및 자가 적응 기능 포함. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 이용한 진공 챔버 제어. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 +12.5mbar에서 -12.5mbar 사이의 작동 압력 간격을 설정할 수 있으며, PLC는 설정된 범위 내에서 박스 압력을 자동으로 조절합니다. 작동 압력 간격의 기본값은 -1mbar에서 +3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 완화하고 상자 내부의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 상자 압력을 미세 조정합니다.

3.3 풋 페달: 글러브 박스의 압력을 조절할 수 있으며, 조작이 간편합니다.

4.  순환 시스템(정화 및 재생 시스템 포함)

4.1 독일 BASF, 미국 UOP Purification Materials, 독일 Baode 밸브. 호스트 시스템은 모듈형 설계로 통합되었으며, 완전 자동 전자 제어 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정제 컬럼, 모니터가 독립형 정제기에 통합되어 있어 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 제어: 수분, 산소 1PPm 이하 제어

4.3. 조정 장치: PLC 터치 조절(가열, 배기, 정화, 재생)을 통해 사람의 모니터링 없이 2.5시간 동안 전체 환기 과정을 조정할 수 있습니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-100m³ 고속 주파수 변환 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6 정제 컬럼: 단일 정제 컬럼, 독일 BASF 탈산제 5kg, 미국 UOP 고효율 수분 흡수제 5kg을 수입하여 사용하며, 매우 높은 수명을 자랑합니다. 이는 사용자가 제품 사용 중 정제 과정에서 제품의 장기적인 성능을 보장할 수 있도록 합니다. 2.2kg의 물 용량 외에도 63L  의 산소를 흡수할 수 있습니다.

4.7 정화 밸브: 전자동 전기공압 밸브.

4.8 필터: HEPA 표준에 따라 0.3마이크론 구경의 고효율 필터를 채택했습니다.

4.9 재생: 시스템을 다시 정화하여 활성화하는 데 사용됩니다. 재생에는 헬륨/H₂, 질소/H₂ 또는 아르곤/H₂ 혼합 가스가 필요하며, 이 중 H₂는 10%를 차지합니다. 재생된 가스는 유량계로 유입된 후 정화 컬럼으로 유입됩니다.

5.  디스플레이 시스템

독일 SIEMENS, 장치 제어는 Siemens PLC 터치스크린을 채택했습니다. 중국어와 영어를 전환하여 사용할 수 있습니다.

6.  진공 시스템

진공 펌프의 시동-정지 시간 제어 기능을 향상시킵니다. 이 진공 펌프는 영국 에드워즈(Edwards)사의 RV12 진공 펌프를 사용하며, 유량은 12m³/h, 최대 진공도는 2x10-3mbar입니다. 전이 챔버를 개별적으로 진공 처리하여 언제든지 개별 제어가 가능합니다. (해외 수입품)

7.  자동 박스 바디 세척

자동 박스 본체 세척 기능. 가스 환경의 다양한 특성에 따라 교체 및 오작동 시 물, 산소, 박스 본체가 빠르게 자동 세척됩니다. 박스 자동 세척 밸브는 KF25 강선을 사용하여 박스 본체 배관에 통합되며, 외부 인터페이스 KF25 파고다 커넥터에 단단히 연결됩니다.

III. 주요 기술 지표 및 구성

1. 수질 분석기(해외수입) 브랜드 소재 : 영국 MICHELL / (고객의 사용환경 결정에 따라)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도 : ±1% ppm

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 저하를 실현할 수 있습니다.

5) 환경 : -10℃ -50℃

2. 산소 분석기(해외수입) 브랜드 재질 : 미국 AVCRAY(고객의 사용환경 결정에 따라)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정범위 설정 가능 : 0~1000ppm

2) 환경 : -10℃-50

3) 정확도: ±1% ppm

4) 설치 위치: 산소 센서는 가스 사이클 여부와 관계없이 상자에 설치되며, 산소 센서는 상자 내부의 분위기를 지속적으로 감지하고 글러브 박스 내부의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리, 장점은 정확한 영점, 작은 드리프트, 다른 배터리 소재가 쉽게 부식되는 것을 방지하는 것입니다. 교체 비용이 낮습니다(산소 배터리만 교체).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출된 값은 터치 스크린에 표시되며, 알람 값을 설정할 수 있습니다.

제어: 사용자는 자동 사이클 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

IV. 유기용매 흡착 시스템

정제 컬럼에 유기 용매가 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 직렬로 연결된 용매 컬럼은 고품질의 고효율 활성탄과 활성 알루미나를 주로 사용하여 불산 생성을 방지합니다. 유기 용매 흡착 시스템은 7kg의 충진 용량을 제공하며, 컬럼 하단의 KF40 인터페이스는 재질 변경이 용이하여 사용자가 재질을 쉽게 변경할 수 있습니다. 불산 생성을 방지하기 위해 용매 컬럼 탱크의 절반은 활성 알루미나로 채워집니다.

V. 주요 구성

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
