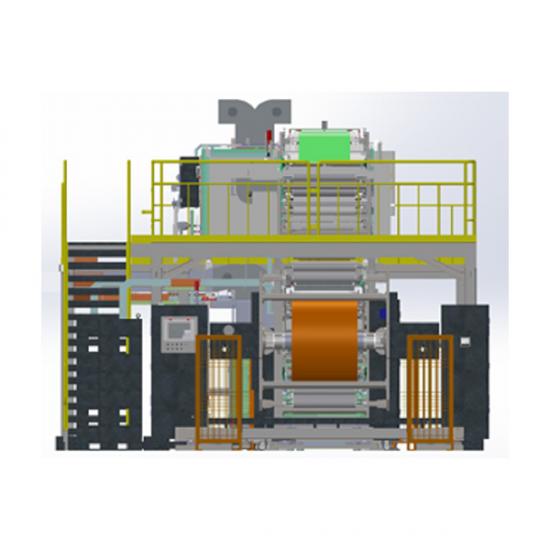

프리즈매틱 셀 제조용 이중층 압출 코팅기

1.  장비 개요

1.1 장치 기능

HJSC1000ZZ 시리즈 코팅기는 당사가 전력 리튬 배터리용으로 개발해야 하는 새로운 유형의 고정밀, 신뢰성 및 안정성을 갖춘 이중 압출 코팅기입니다. 장비의 특징은 다음과 같습니다. 고정밀 압출 다이 헤드, 다이 헤드에 고정밀 변위 센서 및 서보 폐루프 제어, 고정밀 스크류 펌프를 채택하여 정확하고 정량적인 매체 이송을 제공합니다. 오븐은 전기 가열/증기 가열, 액티브 롤러+상하부 송풍 에어 서스펜션 방식을 채택합니다. 코팅기는 공정 요구 사항에 따라 정밀한 제어가 가능한 Omron PLC 제어 시스템을 사용합니다. 극성 장력, 일정 장력 풀기, 일정 장력 코팅, 건조, 테이퍼 장력 와인딩은 디지털 제어됩니다. 시스템 파라미터는 중앙 제어되며, 인간-기계 인터페이스는 터치스크린 모드와 계층적 제어를 채택합니다. 공정 파라미터는 잠금, 저장 및 호출이 가능합니다.

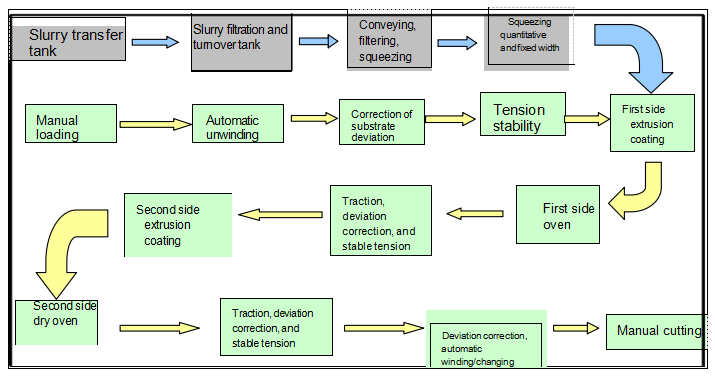

1.2   실행 과정

1.3 모집단 매개변수

(1) 롤 표면 폭 : 1000mm

(2) 코팅 폭 : 최대 800mm

(3) 기계속도 : 최대 60m/min

(4) 코팅 속도 : 최대 40m/min

(5) 되감기 속도 : 5~15m/min (보정기능 없이 되감기)

(6) 주행방향 : 정방향 코팅, 빈 스트립, 역방향 되감기 등

(7) 전기 설비 전력 : 양극 370kW, 음극 350kW (실제 전력은 설비 전력의 50~70%)

(8) 장비 크기 : 약 L64 × W6.0 × H4.9m (전체 흡입 및 배출 공기 덕트 제외)

(9) 전체 외관 : RAL7035 밝은 회색, 오븐 스테인리스 스틸 자연색, 경고 노란색 가드레일

실제 코팅 속도는 슬러리 시스템, 슬러리 매개변수, 코팅 매개변수, 건조 조건 및 제품 품질 요구 사항에 따라 달라집니다. 장비의 관련 3상 비동기 모터는 2차 에너지 효율을 채택합니다.

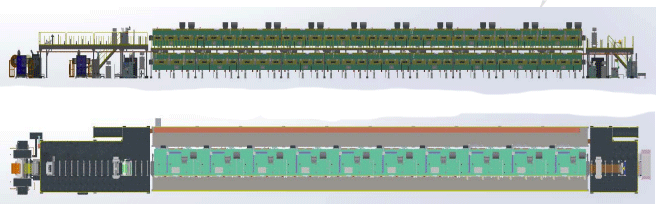

1.4 장비 구조도 (참고용)

그림 1 코팅기 구조의 개략도 (참고용이며, 실제 모델에 따라 다름)

2. 장비 구성

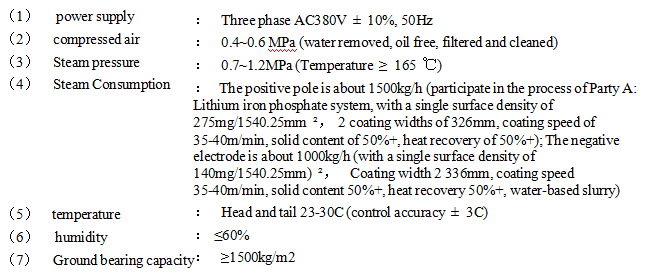

3 설치 요구 사항

4 장비 적응 매개변수

4.1 기판 매개변수
