상표 :
TMAX품목 번호:
TMAX-winding004결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
특징

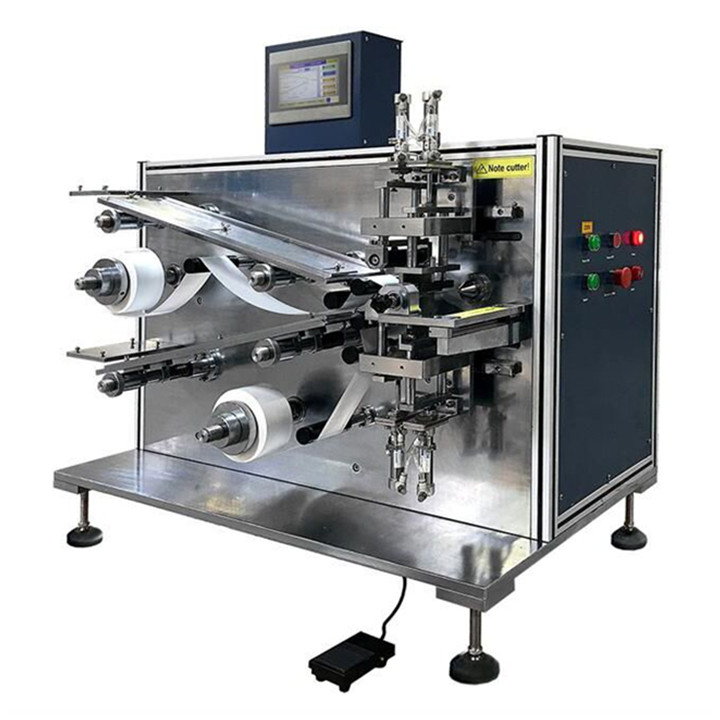

단일 원통형 셀 코어("젤리 롤"이라고도 함)의 정밀 조립을 위한 반자동 권취기입니다. 이 기계를 사용하면 상하 분리막으로 분리된 양극 및 음극 필름을 원통형 배터리용 중공 원통형 케이스로 감아 올립니다. 고품질 전극 코어 권취를 안정적이고 정밀하게 생산하는 데 이상적인 장비입니다.
특징 | · 컬러 터치스크린 제어 · 권선 모터 방향 제어: 정방향 및 역방향 전환 가능(수동 모드) · 상단 및 하단 분리 필름 모두에 대해 조절 가능한 장력(0~4N) · 정확한 음극/양극 필름 위치 지정 및 공급을 위한 진공 지원 1200mm 길이의 공급기 베드 · 설정된 회전 횟수가 완료되면 자동 마무리 절단 · 18650, 21700, 26650, 32650 등 원통형 배터리 사이즈 에 적합 (젤리롤 직경 14mm~32mm, 길이 25~70mm) |
입력 전력 | · 단상 220VAC, 50/60Hz · 1kW 전력 |
압축 공기 | · 본 기계의 작동을 위해서는 0.7MPa의 압축공기가 필요합니다. · 공기 압축기는 포함되어 있지 않습니다. |
음극/양극 공급 | · 로딩 재료: LiFePO4 또는 LiCoO2로 코팅된 알루미늄 호일(음극) 및 흑연으로 코팅된 구리 호일(양극)과 같은 양극/음극 시트 · 길이 범위: < 1200mm 권장(피더 베드 길이 + 확장 길이) · 폭 범위: 25 – 70 mm (피더 베드에서 조정 가능) · 두께 범위: 100 – 300 μm |

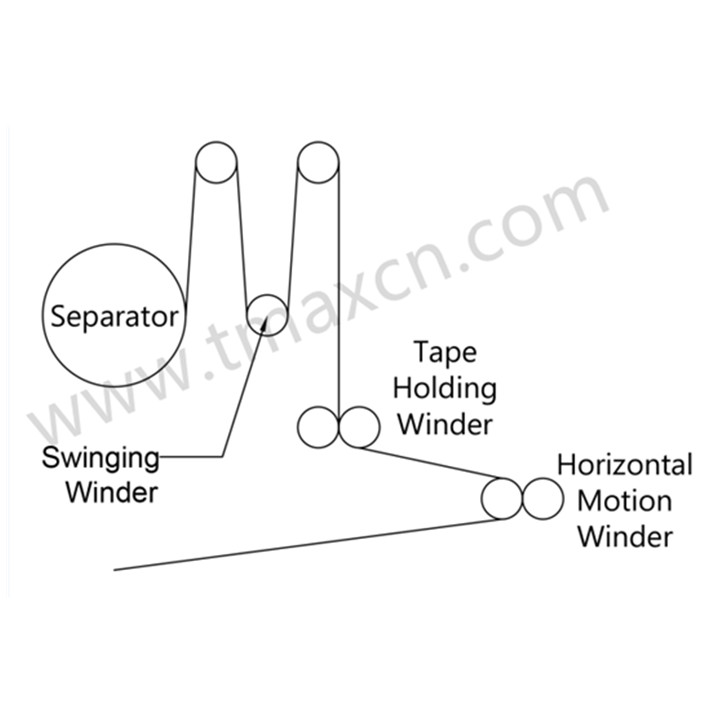

분리기 공급 | · 적재재질 : 폴리에틸렌(PE)이나 폴리프로필렌(PP) 등 분리막 필름 롤 · 길이 범위: 직경 < 250mm의 분리롤 · 폭 범위: 25 – 70 mm · 두께 범위: < 100 μm · 장력 범위: 상단 및 하단 분리 필름 모두 0~4N |
굴곡 | · 권취 바늘 크기: 3.5 mm OD · 전극 권선 크기: OD 14 – 32 mm, 길이 25 – 70 mm · 특정 OD의 전극 코어를 감는 데 필요한 권선 수와 전극 시트 길이를 계산하는 스프레드시트를 여기에서 다운로드 할 수 있습니다. · 권취 속도 : 0~400rpm 조절 가능 · 권취 정밀도 : < 0.5 mm 에지 거칠기 |
크기 | · 길이 1000mm x 너비 700mm x 높이 900mm |
순중량 | · 700kg |
보증 | · 평생 지원이 포함된 1년 제한 보증 · 부적절한 보관 조건이나 유지 관리로 인한 녹이나 손상은 보증 대상이 아닙니다. |
