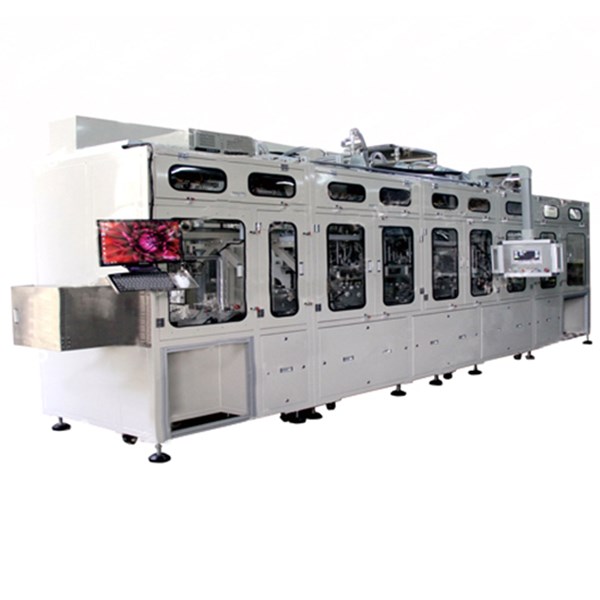

파우치 셀 생산용 자동 전해질 충진기

기능
이 장비는 주로 액체 리튬 이온 배터리의 연성 패키지, 자동 주입 전해액 진공 포장 등에 사용됩니다. 전자동 스캔 코드, 계량, 액체 주입, 3회 진공 방치, 진공 밀봉, 계량 후 프라이밍, NG 셀 분류, 료힌 케이지카쿠 배터리의 빈 출력 등의 액체 리튬 이온 배터리의 연성 패키지 구현.

특징

●  제품 자동 스캔 코드, 계량 전 자동 전해액 주입;

●  제품 자동 진공 충진, 진공 유지;

●  제품: 자동 진공 사전 밀봉;

●  전해액 주입 후 자동 계량 및 분리 완료 시 전해액 주입 NG

●  주입 펌프 및 제어 박스는 장비 분리와 독립되어 있어 매개변수 조정이 편리하고 오염 및 부식을 방지합니다.

●  전해액 주입 스테이션은 진공을 사용하여 주입하여 전해액이 즉시 배터리에 침투할 수 있도록 합니다.

●  제품 고정 장치에는 액상 홈이 있어 제품 위치 장치가 전해액 잔류 오염 및 장비 부식을 방지합니다.

●  자동 전해액 혼합 시스템으로 기포를 제거하고 전해액 낙하를 방지합니다.

●  헤드 구성 요소 구조는 가동 롤러 구조를 채택하여 유지 보수 및 분해가 편리합니다.
기술 매개변수(참조용) ：

목	HBS-ZTQ100	HBS-ZTQ100	HBS-ZTQ100
조치	(길이*너비*높이): 1800*1800*1900mm	(길이*너비*높이): 4380*3600*2000mm	(길이*너비*높이): 8500*3600*2000mm
무게	약 3T	약 3.5T	약 4.5T
힘	AC220V/50Hz, 8.0Kw	AC220V/50Hz, 20Kw	AC220V/50Hz, 20Kw
공기원	≧ 0.7Mpa, 30L/S	≧ 0.7Mpa, 30L/S	≧ 0.7Mpa, 30L/S
진공 소스	≧ -95Kpa, 40L/S	≧ -95Kpa,60L/S	≧ -95Kpa,80L/S
적용 범위	높이: 45-105mm, 너비: 80-140mm, 두께: 2.0-12mm	높이: 60-200mm, 너비: 80-200mm, 두께: 2.0-12mm	높이: 180-300mm, 너비: 200-300mm, 두께: 2.0-13mm
용량	12PPM(주입 ≤ 5g)	12PPM(주입량 ≤ 15g)	10PPM(주입 ≤ 50g)
행동	≧ 98%	≧ 98%	≧ 98%
전해질 주입량	0-50g(조절 가능)	0-50g(조절 가능)	0-50g(조절 가능)
전해질 주입 정밀도	≤ 5g ± 0.10g	≤ 15g ± 0.15g	≤ 50g ± 0.3g
무게 측정 정밀도	≤ 0.02g	≤ 0.02g	≤ 0.02g
