자동 원통형 셀 PVC 필름 박리기 레이저 절단 및 제거기

Ⅰ . 장비 소개:

1.1  적용 분야 : 실린더 배터리 박리

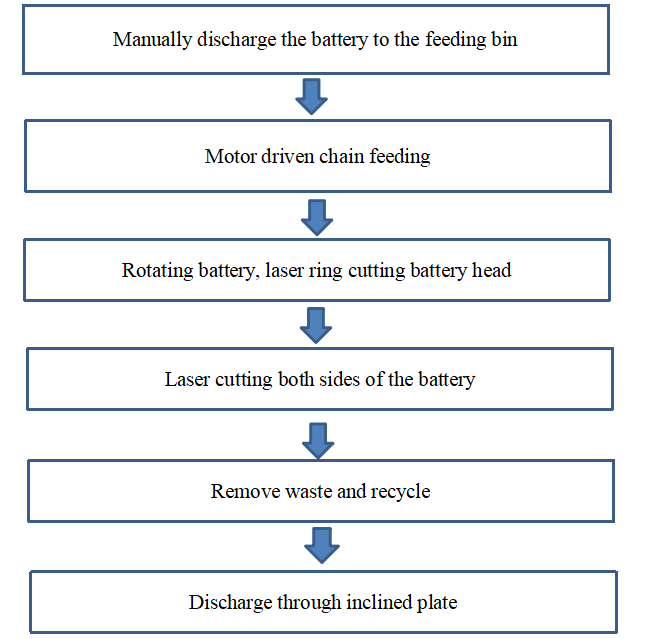

1.2  장비 공정：

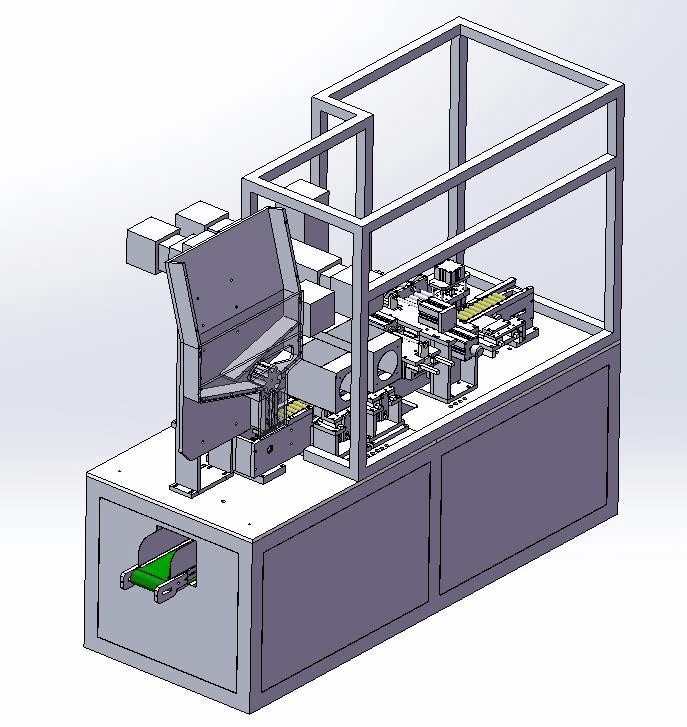

1.3 장비 다이어그램 :

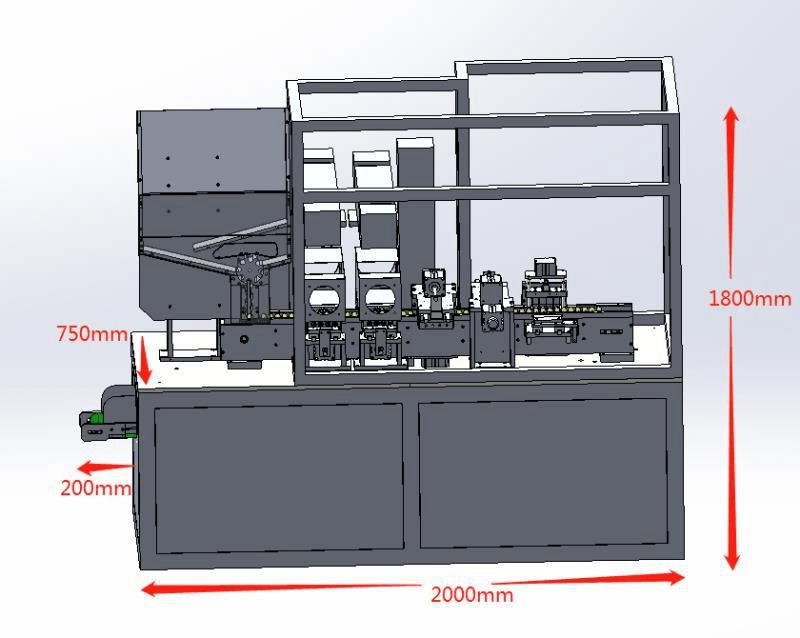

전체 크기 ：

주요 장비 ： 2000mmx750mmx1800mm （ L  x  W  x  H ）

자동 상자 공급 장비 ： 1000mm x 700mm x 1800mm （ L x  W x  H ）

무게 : 총 무게 약 1000KG

1.4  주요 모듈 소개:

사일로로의 수동 배터리 방전

휠 방전 및 배터리 체인으로 공급

1.5 모터 체인 메커니즘:

체인은 스테핑 모터에 의해 구동되어 재료를 하나씩 공급합니다.

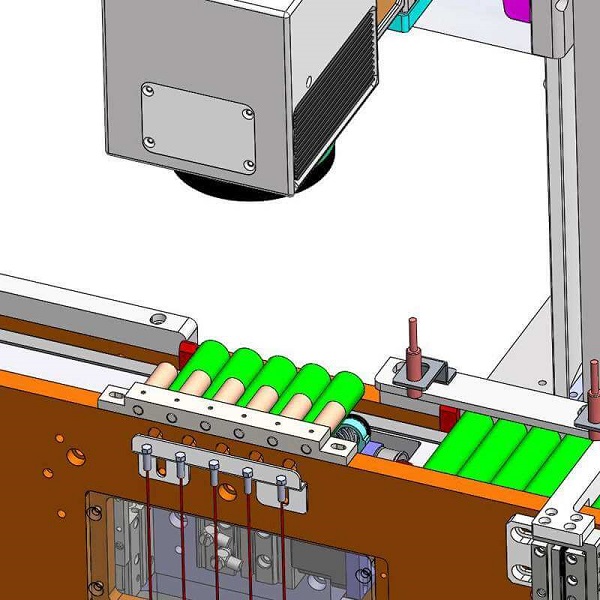

1.6  레이저 할례 머리:

가압 장치는 배터리를 눌러 회전시킵니다. 레이저 빔 범위는 한 번에 배터리 헤드 다섯 개를 절단합니다.

1.7  회전 역전 메커니즘:

조작자는 배터리 5개를 잡아서 두 번째 체인 메커니즘으로 역전시킵니다.

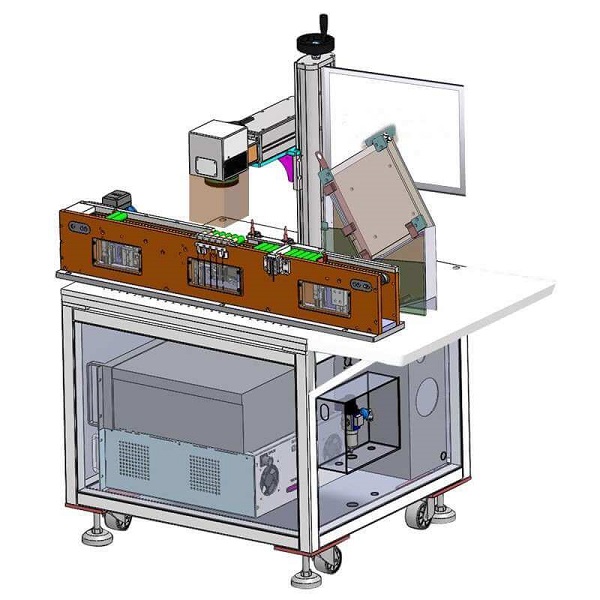

1.8  양면 레이저 절단:

레이저 빔은 배터리 다섯 개를 두 개의 직선으로 중앙에 정렬하고, 두 개의 체인 레일은 나란히 배치됩니다. 레이저 빔은 헤드와 양쪽을 동시에 절단합니다.

1.9  배터리 단면에서 폐기물을 제거하는 메커니즘:

동시에 실린더는 배터리 헤드 5개를 폐기물 메커니즘으로 밀어 넣고 헤드를 고정한 다음 뒤쪽 실린더가 배터리 5개를 트랙으로 다시 밀어 넣고 헤드 폐기물을 걸러낸 후 테이블 아래쪽에서 헤드 폐기물을 재활용합니다.

1.10 강철 껍질과 피부의 분리:

고무판을 위아래로 움직여 마찰력을 높이고, 강철 쉘을 밀어내어 분리합니다. 폐기물은 레일에 남습니다(그림에는 표시되지 않았지만 체인 좌우에 배플이 있습니다). 스프로킷은 아래로 회전하여 테이블 하단의 재활용 상자로 재활용됩니다.

1.11 경사판 배출:

분리된 강철 쉘은 1000mm 길이의 경사판에 의해 배출됩니다.

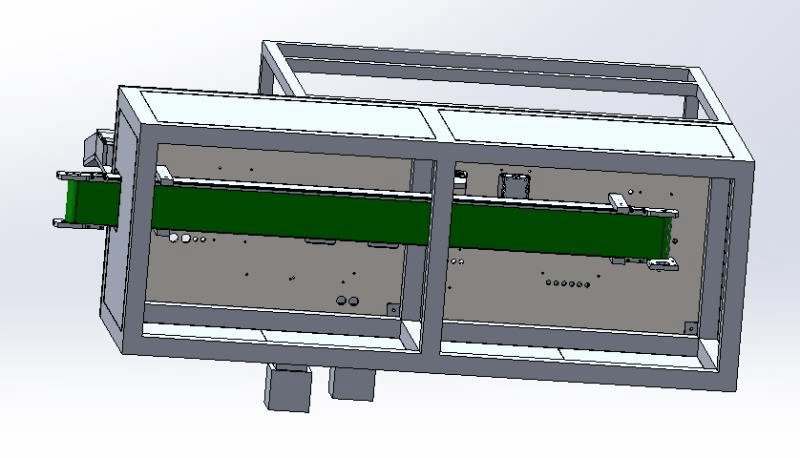

1.12  자동 상자 입력:

1.13 배기팬으로 부분적으로 둘러싸인 레이저

Ⅱ . 적용 가능 자재 및 장비 제품 사양:

2.1 원통형 세포 샘플

2.2 셀 사양

Ⅲ . 장비 매개변수:

3.1 성능 매개변수

3.2  효율 ： >60PPM

3.2  수확률 ： 99% （ 장비 자체의 결함만 ）

3.3  통과율 ： 99% （ 장비 자체에 의한 고장만 ）

3.4  자동계산 기능 탑재

3.5 집계 수준으로 장비의 전체 레이아웃은 한 사람이 작업하기에 편리합니다.

3.6 외부막을 제거한 배터리는 외관상 불량이 없습니다.

3.7 사양:

목	목	비고
외관 색상
작동 인터페이스	영어	PLC , 터치스크린
장비 소음	기계 외벽으로부터 1mm  ≤ 70db	재료적인 이유 외에는 껍질을 벗길 때 소리가 나는 등의 문제가 있습니다.
안전 기준	GB5662.1	기계 및 전기 보호 요구 사항

4. 장비 현장 환경 ( 고객 제공  ):

4.1  압축공기압력 ： 0.4 ～ 0.8Mpa （ 4-8kgf/cm2 ） , 유량 50L/min 이하

4.2  진공청소기, B당사자가 제공한 장비에는 청소된 폐기물을 모아 정기적으로 청소할 수 있는 진공청소기가 장착되어 있습니다.

4.3  환경 요구 사항 ： 20-50 ° C

4.4  상대 습도 : 5-55%HR

4.5  환경청결도 : 10만 이상, 현장에 부식성 가스, 액체, 폭발성 가스가 없어야 함

4.6 전원 공급 : 단상, AC220V, 50Hz, 전압 변동 ±10% 이내, 전원 공급 2.5KVA
