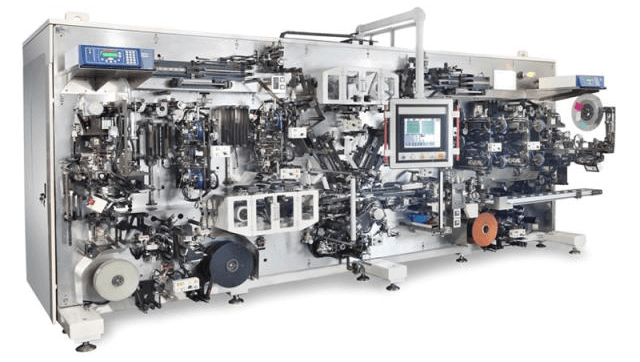

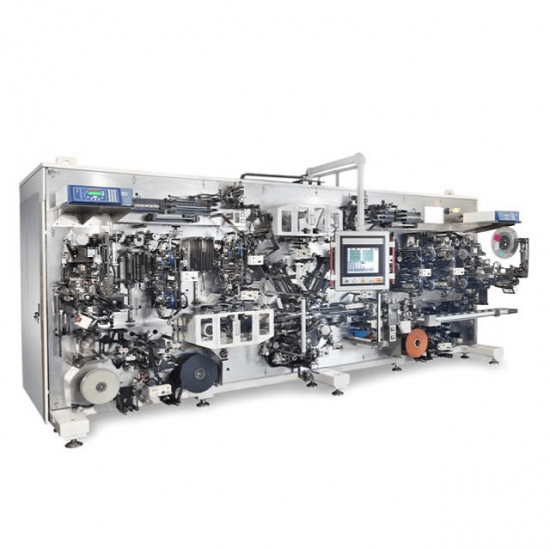

프리즈매틱 셀 생산을 위한 자동 2 in 1 초음파 탭 용접기

1. 장비 소개

● 본 장비는 주로 프리즘 셀을 일체형으로 생산 및 권취하는 데 사용됩니다.

● 탭과 보호테이프를 용접한 후 전극판은 분리막과 함께 자동으로 감겨 배터리 셀을 형성합니다.

● 코일 직경을 자동으로 계산하고 재료 부족 시 경보를 제공합니다. 분리막은 음이온 발생기를 통해 정전기를 제거합니다. 전극판은 분진 제거 및 철분 제거 기능을 갖추고 있습니다.  전극판  과 분리막의 장력으로 테이퍼 와인딩이 가능하며, 커터 등 취약한 부품의 수명 연장을 위한 자동 경보 기능, 3단 와인딩, 자동 바늘 끼우기, 스테이션 교체, 마감, 테이프 마감 기능을 제공합니다.

● 자동으로 하역하고 Hi-Pot 테스트를 실시합니다. 불량품은 자동으로 거부하고, 컨베이어 벨트를 통해 자동으로 양품이 배출됩니다.

Ⅱ. 장비 특성

● 가변각속도(정속한계) 고속 와인딩으로 다양한 와인딩 바늘 폭에 적응할 수 있어 제품 전환에 편리합니다.

● 서보 폐쇄 루프 저압 정밀 제어 시스템;

● EPC, 사문석 교정 시스템;

● 배터리 셀의 외주극편 또는 다이어프램의 아웃소싱과 호환 가능

● 양극판, 음극판 용접 기능과 호환 가능

● CCD 검출 권선 정렬 및 보정 시스템의 폐쇄 루프 제어;

● CCD가 중심거리와 가장자리거리를 감지하여 탭의 폐쇄루프 제어를 실시합니다.

● CCD는 양극 및 음극 조각의 보호 테이프 접착 정확도를 감지합니다.

● Sealant에서 극 조각의 가장자리까지의 거리를 자동으로 감지하고 폐쇄 루프 제어합니다.

● 불량 극편 감지 및 불량 극편에 대한 다이어프램 없는 단일 롤 거부

● 폴피스 자동 교체 기능

3. 금속 부스러기 관리

● 금지된 구리 계열 공압 부품을 사용하고, 각종 기구 부품에는 황동, 니켈, 아연 재질 사용을 피하고, 전극 조각과 배터리에 직접 접촉하는 부품에는 비금속 재질을 사용하세요.
