자동 18560 21700 32650 26650 등 원통형 셀 생산 라인/리튬 원통형 배터리 생산 플랜트

소개:

티맥스는 리튬이온 배터리  원스톱 솔루션 공급업체로 , 전극 준비-셀 조립-최종 셀 마무리의 전체 프로세스를 제공합니다  .

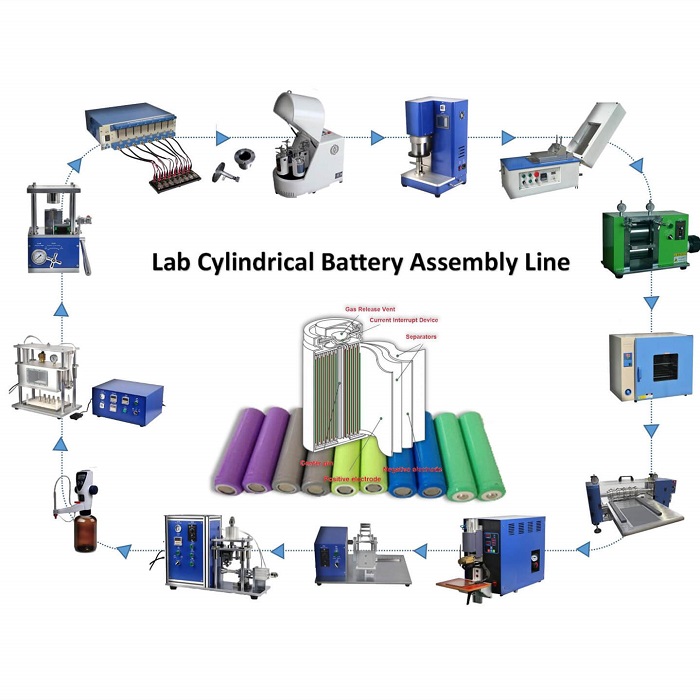

원통형 배터리 공정도:

배터리 공식을 설계하는 데 필요한 원통형 셀 도면 정보입니다.

1.  표적 세포 기술에 대한 일반 정보

차원	단위	셀 디자인
화학
용량	아
공칭 전압	다섯
셀 형식
세포 무게	g
연간 목표 용량(순)	Gwh
목표 OEE	%
하루 교대근무	#
교대당 근무 시간	시간
연간 근무일	디



2. 세포 기술에 대한 추가 정보

주택

젤리 롤

전극 사양

전해질

양극 슬러리

음극 슬러리

형성 및 노화 프로토콜

EOL

최종 평가

3. 셀 도면





기계 목록:

S 번호	작업장	장비 이름
1	음극	오븐
2		행성형 진공 믹서
3		리프팅 시스템이 있는 턴오버 배럴
4		점도계
5		코팅기
6		두께 게이지
7		계속 프레스 기계
8		자동 슬릿 팅 머신
9		베이킹 오븐
10	양극	탈이온수 제조기
11		행성형 진공 믹서
12		리프팅 시스템이 있는 턴오버 배럴
13		점도계
14		코팅기
15		두께 게이지
16		계속 프레스 기계
17		자동 슬릿 팅 머신
18		베이킹 오븐
19	모으다	자동 와인딩 머신
20		짧은 테스트 기계
21		하단 쉘 용접기
22		자동 그루빙 머신
23		베이킹 오븐
24	충전 및 밀봉	글러브 박스 충진기(히바 펌프) 진공 스탠딩 머신
25		레이저 용접기
26		선형 밀봉기
27		배터리 세척기
28		PVC 수축기
29		카토닝 머신
30	등급	형성 기계
31		컴퓨터
32		고온 보관
33		상온 보관
34		셀 잉크젯 프린터
35		OCV1
36		OCV2
37		OCV3 ( 분류기 )
38		등급 매기기
39		분류기
40	다른	NMP 회수 시스템
41		식물 제습 시스템
42		정제수
43	기타 필요한 것	진공 펌프 + 압축 공기 기계 + 냉각 건조 기계

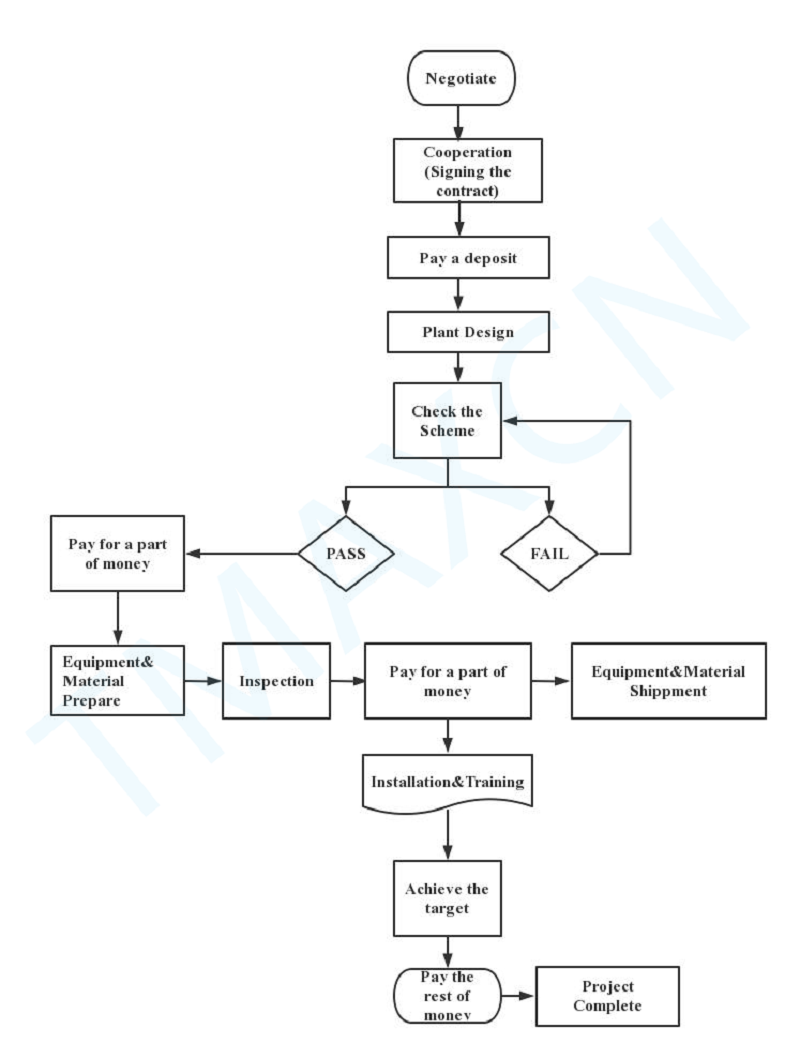

프로젝트 구현 프로세스:

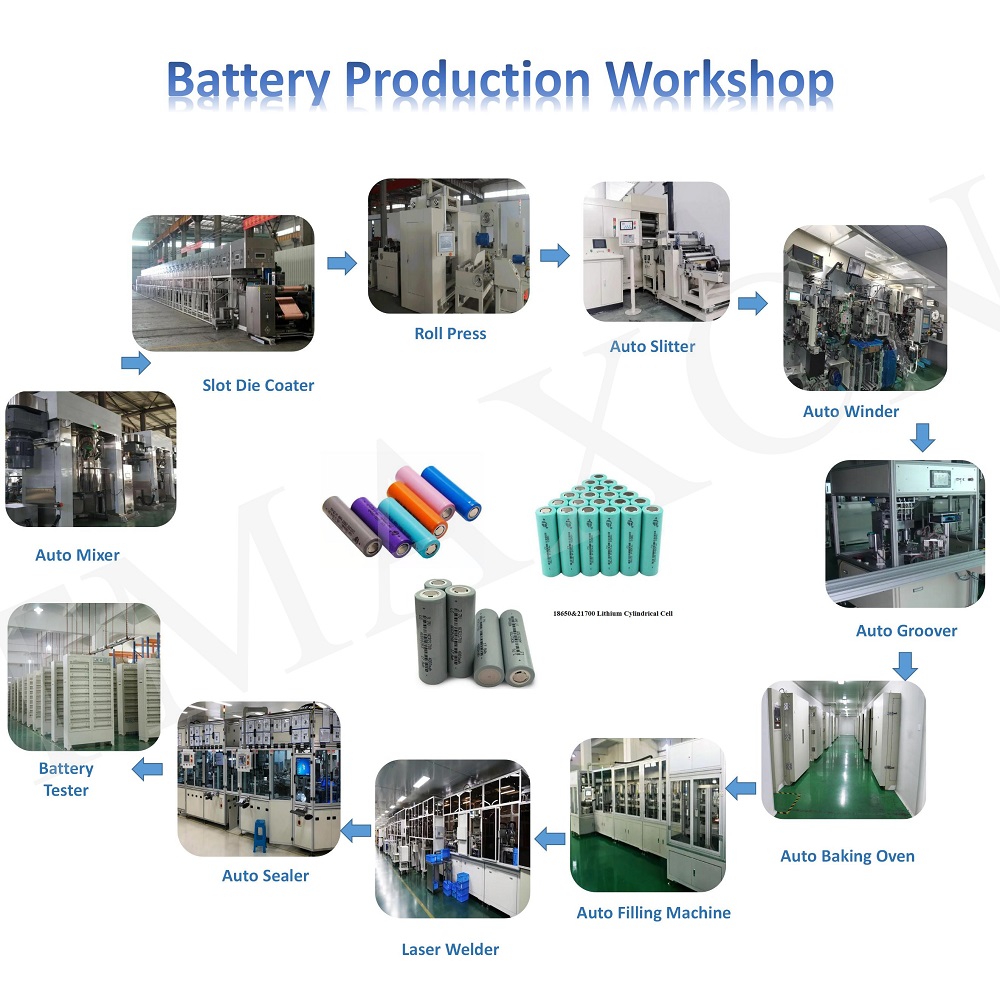

배터리 생산 워크숍:

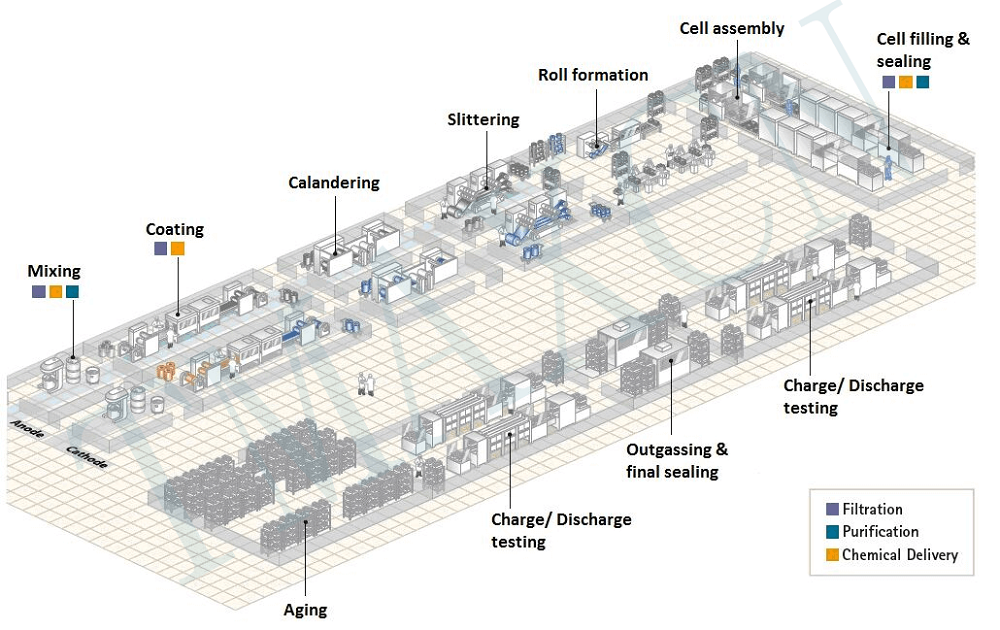

레이아웃 참조
