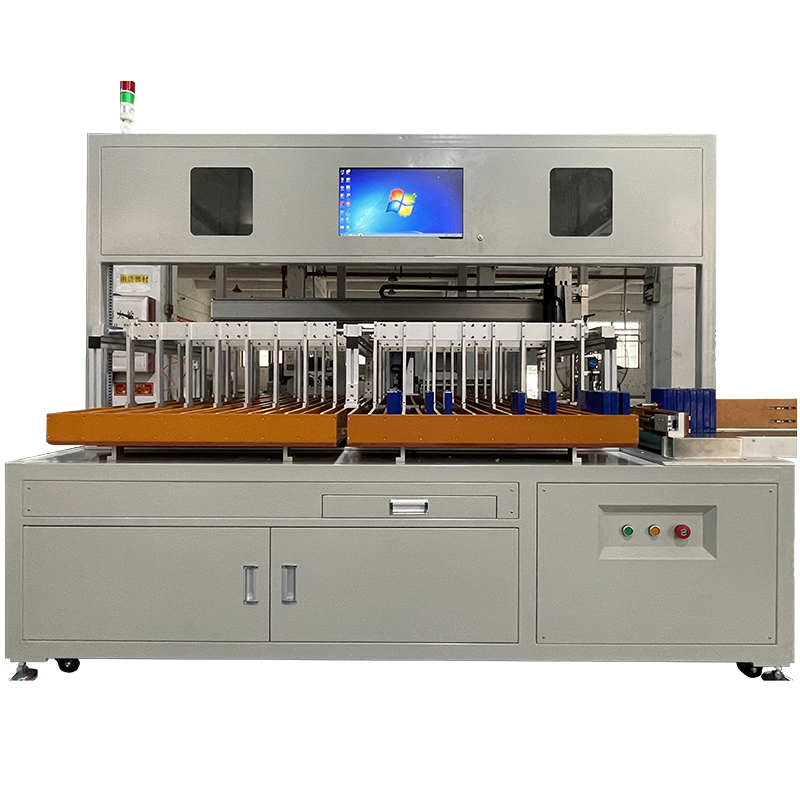

8채널 자동 사각 배터리 프리즘 셀 분류기 배터리 선택기

I.  장비 기능 특성:

*장비에는 브랜드 컴퓨터, 소프트웨어 시스템, 정밀 전압 내부 저항 측정기, 코드 스캐닝 메커니즘, 일괄 로딩 장치, 조작기의 자동 등급, 자동 블랭킹 및 기타 장치가 포함됩니다.

*리튬 배터리의 AC 내부 저항, 개방 회로 전압 및 기타 매개변수에 따라 배터리는 다양한 성능 매개변수에 따라 정확하게 등급이 매겨지고 그룹화됩니다. 한 번에 등급이 매겨지는 최대 쌍 수는 8개이며, 이를 통해 팩 배터리 품질 및 쌍 셀 성능의 일관성이 향상됩니다.

*내장된 고정밀 내부 저항 측정기 BT3562A를 사용하여 AC 내부 저항과 개방 회로 전압을 자동으로 측정할 수 있습니다. 분류 과정은 자동으로 제어되며, 조작이 간편하고 수동 작업이 필요 없습니다. 이를 통해 테스트 매개변수의 정확성과 페어링 과정의 신뢰성이 보장되고, 포장 제품의 성능과 품질이 향상되고 보장됩니다.

* 높은 수준의 자동화, 간단한 조작, 호퍼 공급, 간단한 조작, 시간당 약 600개의 전기 코어를 테스트하고 조립할 수 있어 생산 효율을 효과적으로 향상시키고 생산 비용을 절감할 수 있습니다.

*시스템에서 시험한 전기 코어의 성능 데이터는 데이터베이스에 저장되어 장기간 보관되고 강력한 추적성을 유지합니다. 소프트웨어의 데이터 분석 기능과 연동하여 제품 성능 및 품질에 대한 장기적인 모니터링 및 분석을 수행하여 R&D 공식 및 생산 공정 개선을 지원합니다.

*산업용 제어 컴퓨터는 데이터를 수집하여 곡선 차트와 막대 차트를 자동으로 생성합니다. 이 시스템은 데이터베이스 기능을 갖추고 있어 과거 데이터를 추적하고 내보낼 수 있습니다.



II.  적용 가능한 배터리 사양 및 입고 자재 요구 사항

1. 정사각형 50 * 160 * 118, 36 * 130 * 200, 30 * 130 * 200 배터리;

2. 양극과 음극은 깨끗하고 먼지가 없어야 합니다.



III. 장비 기술 매개변수 설명:

*전원 공급 : 220V, 0.5KW.

*공기원 : 0.5  ～  0.6 Mpa(건조공기).

*분리 효율:  ≥  10PPM.

*제품 합격률:  ≥  99%.

*대기율:  ≥  95%.

*분류 합격률:  ≥  98%.

*정렬 정확도: 99.9%.

*2차 테스트: 엣지기어 전압 편차  ±  0.1mV, 내부 저항 편차  ±  0.05m  Ω .

*정렬 매개변수: 개방 회로 전압, AC 내부 저항.

*장비 : 정밀전압 내부저항 테스터.

*장비 무게:  ≥  300KG.

*전체 치수: 1600(길이)  ×  1600(폭)  ×  1700(높이) mm.



IV. 장비에는 다음 모듈이 포함됩니다.

*모델:  TMAX- YC-FXJ08-F 테스트 분류 시스템은 기존의 개방 회로 전압과 AC 내부 저항의 테스트 및 분류 페어링을 완료할 수 있습니다.

* HIOKI BT3562A  내부 저항계 한 세트를  매일 설치하여 AC 내부 저항과 개방 회로 전압을 테스트합니다.

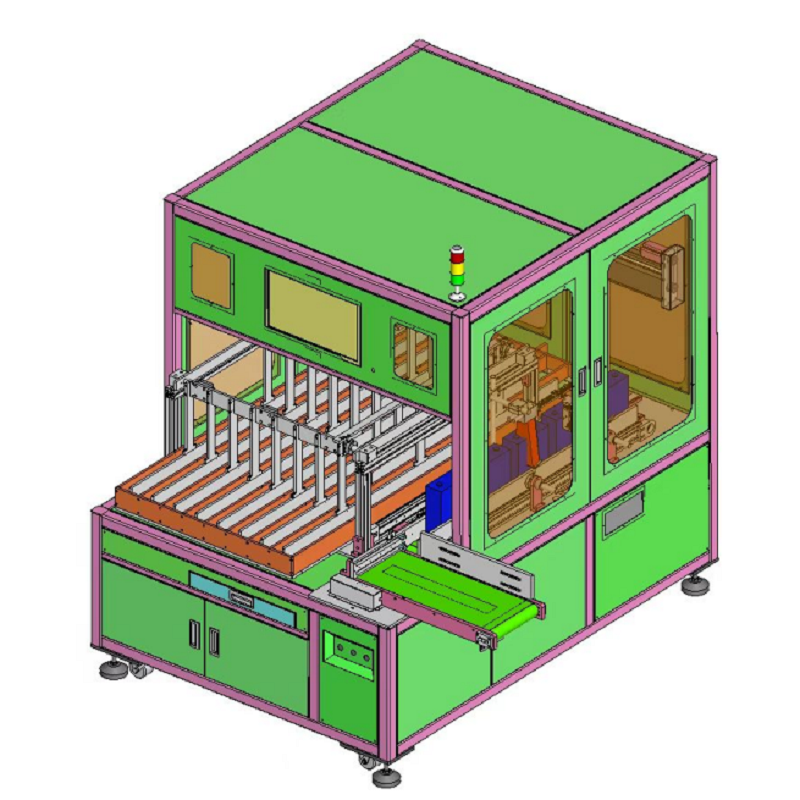

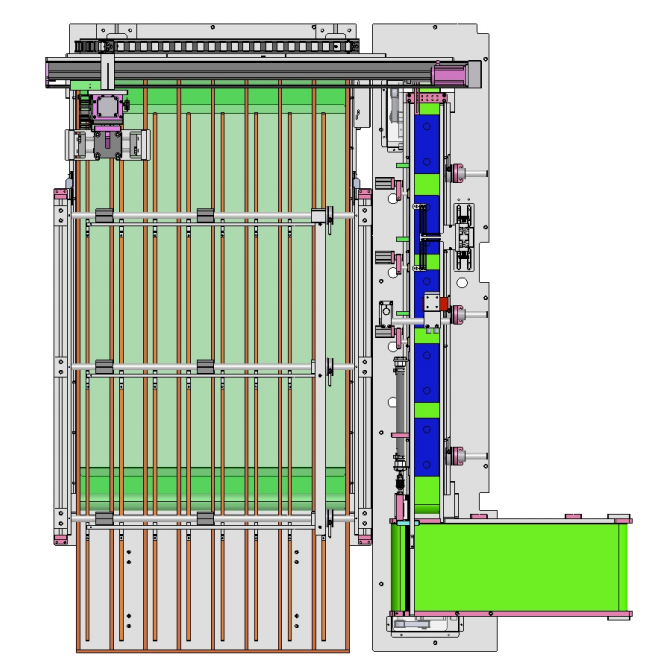

V. 장비 배치:



VI. 장비 구성 목록:



VII.  기타 요건:

프로브는 스프링이 장착된 마모 부품으로, 사용 수명은 테스트 빈도와 관련이 있습니다. 테스트 빈도가 매우 높은 경우, 일반적으로 고객은 30일 이내에 프로브를 교체하고 특정 사용 환경에 따라 평가하는 것이 좋습니다. 프로브는 더욱 편리하고 간단하며, 3~5분밖에 걸리지 않습니다. 또한, 당사는 특정 취약 부품을 사용자 회사에 배송합니다.
