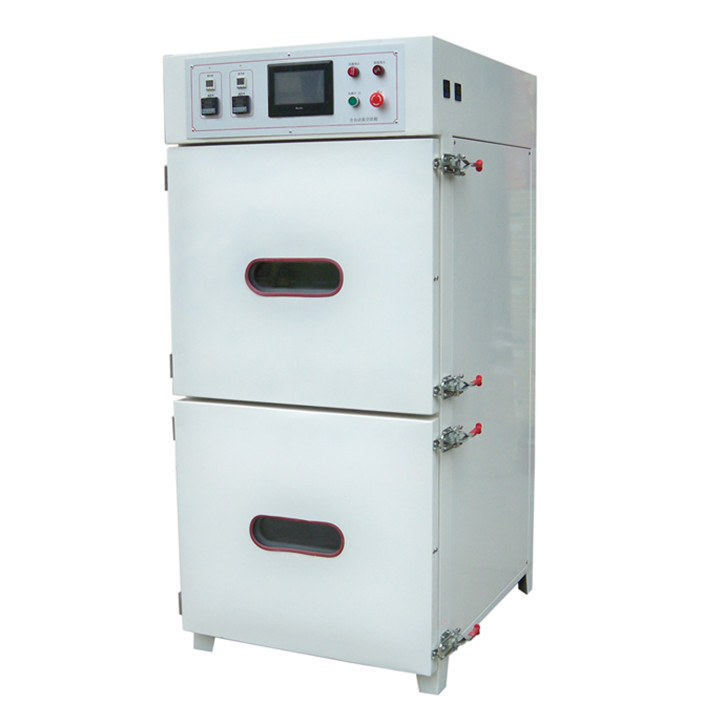

200C를 갖춘 200L~600L 2챔버 진공 건조 오븐

진공 건조 오븐은 리튬 배터리 생산 공정에서 주입되는 배터리 전극편 및 배터리 셀  의 진공 베이킹 공정에 적합합니다   . 업계 최고의 균일 온도 기술을 채택하여 온도 변동폭이 ±2℃이며, 진공 챔버는 -0.098MPa의 압력으로 12시간 이상 유지됩니다. 다양한 품질 및 안전 보호 기능을 통해 건조 효과를 보장하는 이상적인 장비입니다.



A. 전기적 특성:

1. AISET 3위치 PID 온도 컨트롤러는 고해상도 온도 제어를 위해 선택되었습니다.

2. 온도 측정 프로브는 대만 Valin에서 특별히 제작한 것으로, 진공 챔버 뒤쪽에 배치되어 작업 온도를 빠르고 정확하게 반영합니다.

3. 3중 과열 보호 장치는 온도가 설정값을 초과하면 자동으로 가열을 차단하여 재료와 장비의 안전을 보장합니다.

4. 타이밍 종료 기능을 탑재하여 일정 온도 도달 후 타이밍이 시작되고, 베이킹 시간이 끝나면 자동으로 멈추며, 각 층을 독립적으로 타이밍할 수 있습니다.

5. 각 층의 팬은 독립적으로 열 수 있으며, 난방이 중단되었을 때는 냉각 팬으로 사용할 수 있습니다.

6. 고품질 SUS 스테인리스 스틸 원활 전기 가열관을 사용하여 빠르게 가열되고 에너지를 절약하며 내구성이 뛰어납니다.



B. 구조적 특징:

1. 진공 챔버는 챔버 주변의 뜨거운 공기로 가열되며, 순환 공기 덕트의 설계가 혁신되어 챔버 내부의 고정밀 균일한 온도가 보장됩니다.

2. 내부 챔버는  배터리 슬러리와 전해액의 부식에 강한 T 3.0 mm 고품질 SUS 스테인리스 스틸로 만들어졌습니다.

3. 다층 단열재는 폐쇄된 단열층을 형성하여 열 손실을 차단하고 인접 창고 온도 및 외벽 가열 문제를 효과적으로 해결할 수 있습니다.

4. 도어는 과전압 보호 기능이 있는 이중 강화 유리 구조로 되어 있습니다. 챔버 내 공기압이 너무 높으면 자동으로 공기압을 낮춰 챔버 내 공기압을 허용 범위로 복원합니다.

5. 진공 챔버에는 챔버와 도어 사이에 실리콘 실링 링이 장착되어 있으며, 챔버는 -0.098MPa에서 12시간 이상 유지될 수 있습니다.

명세서

목	사양

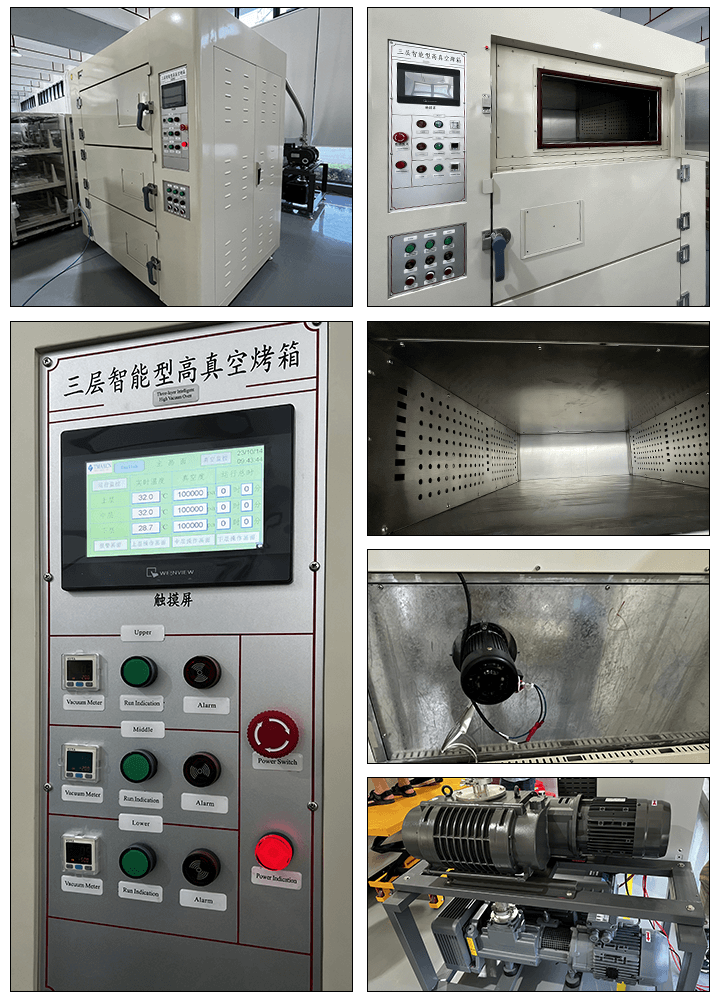

터치스크린	7.0 인치 신지에 컬러 터치스크린
PLC	프로그래밍 가능한 컨트롤러
항온조	상하이 야타이 브랜드 PID 온도 컨트롤러
진공계	파나소닉 디지털 진공계
작동 인터페이스	컬러 터치 스크린 + PID 온도 컨트롤러 + 디지털 진공 미터; 자동 공기 교환, 일정 온도 및 냉각이 실현 가능합니다.
작업실 크기	H600mm × W6 00mm× H7 50mm×2  겹 선택 크기: H6 5 0 mm× W6 5 0mm× H7 50mm× 2  층
전체 기계 크기	높이 1,800mm × 너비 1,200mm × 높이 1,100mm  선택 크기: H 1 9 00 mm× W 12 5 0 mm× H 1 1 00mm
힘	단층 : 6KW ( 피크전력 ) ×2
전원 공급 장치	3상 , 380V  / 480V
지원 가스원	진공 ：-0.095 ～-0.1Mpa 압축 공기 ：0.4 ～0.5Mpa 건조가스 ：0.1 ～0.2Mpa
작동 온도	실온 ～150℃
온도 정확도	±1℃
H 섭취율	실온(25℃)에서 80℃까지 올라가는데 약 35분 정도 걸립니다.
난방 모드	전기 가열, 오븐의 각 층은 독립적인 내부 열 순환을 증가시키고, 각 층은 독립적입니다.
과열 보호 장치	각 층에는 이중 기계 과열 보호 기능과 독립적인 온도 측정 기능이 장착되어 있습니다.
알람 모드	알람 램프 + 부저 켜짐
작업실의 진공도	0 ～-0.098Mpa ，12시간 동안 압력을 유지한 후 진공도는 최소 96%를 유지해야 합니다.
압력 변화율	작업실 진공해제 시간은 1분 이내
작업실 재료	SUS 304 스테인리스 스틸
기계 소재	표면에 플라스틱 코팅이 된 SECC 강판
