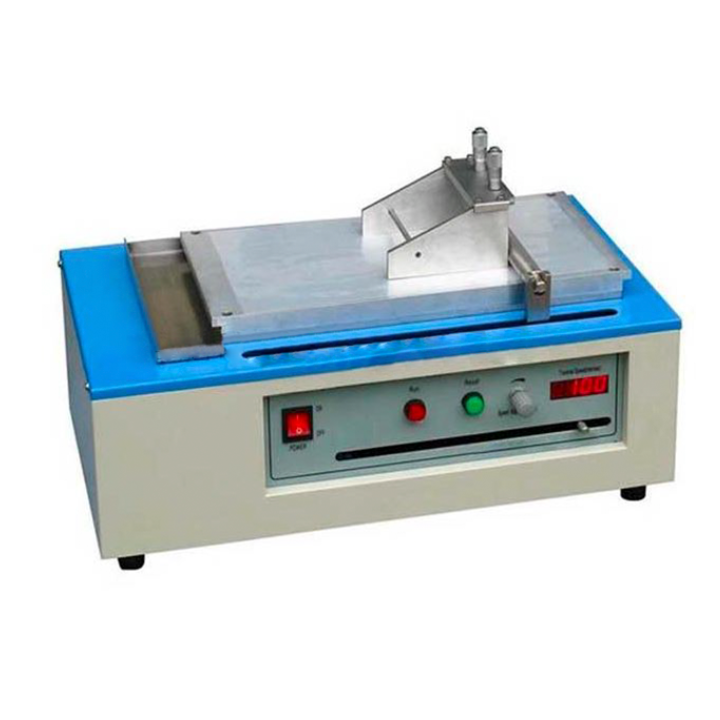

진공 흡입 컵이 있는 120C 소형 캐스팅 코터 코팅기

(진공 흡입 컵 , 200W * 365Lmm, 조절 가능한 스퀴지 및 선택 사양 가열 기능 )

키워드

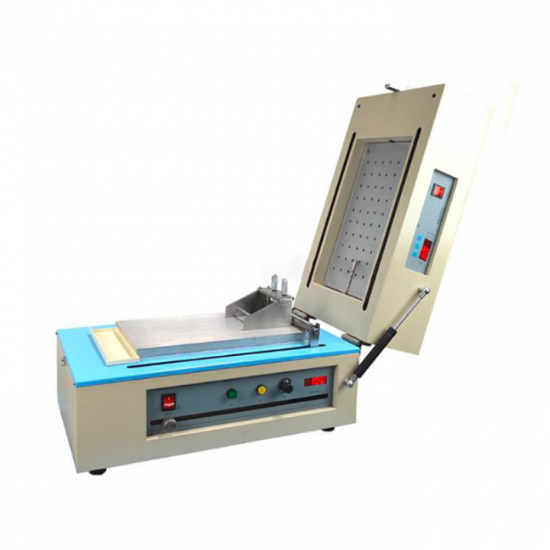

최대 온도는 120℃까지 가능하며, 온도 제어 정밀도는 +1℃입니다.

모델 번호

MSK-AFA-III

제품 개요

MSK-AFA-III는 다양한 필름을 제조할 수 있는 소형 캐스트 코터 시리즈로, 필름 균일성이 보장됩니다. 독특한 구동 시스템은 조절식 스퀴지를 구동하여 다양한 소재의 필름을 제조할 때 균일하고 부드럽게 움직입니다. 필름 기판은 진공 흡착 컵을 통해 고정되므로 기판이 알루미늄 흡착 컵에 평평하게 고정됩니다. 이 기계에는 폭 150mm의 스퀴지가 장착되어 있으며, 스퀴지와 기판 사이의 간격은 마이크로미터로 조정할 수 있습니다. 기계는 상단 또는 하단에서 가열하여 코팅된 습식 필름을 최대 120°C까지 +1°C의 정확도로 건조할 수 있습니다. 이 기계는 특히 배터리 제조에 적합합니다. 배터리 전극 필름, 다양한 세라믹 필름 및 폴리머 필름 제조에 특히 적합합니다.

전원 어댑터

전원 어댑터: 입력 100-220VAC, 출력 24VDC

푸셔 무빙 스피드

10-100mm/s(조정 가능)

정확도: ±10mm/s

코팅 A rea

표준 구성: 350mm(L)*150mm(W), 코팅 폭은 스퀴지 구성에 따라 결정되며, 150mm 폭 스퀴지가 표준입니다.

제안된 최대 코팅 면적: 350mm(L)*180mm(W), 진공 척이 넘치지 않도록 합니다.

코팅 길이: 10-350mm(위치 조정 손잡이로 조절 가능).

진공 흡입 컵

진공 흡입 컵은 1mm 미만의 구멍이 있는 알루미늄 합금으로 만들어집니다.

진공척 크기: 365mm(L)*200mm(W)

참고사항: 이 장비에는 유리판이 기본으로 포함되어 있으며, 이를 사용하여 다공성 기판에 페이스트를 도포할 수 있습니다.

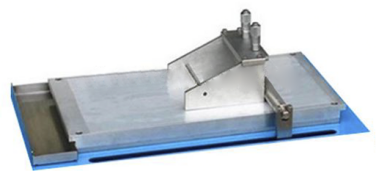

조절식 S 스퀴지

1 x 150mm 폭 스퀴지, 스퀴지와 기판 사이의 간격을 0.01-3.5mm로 조정할 수 있습니다.

10um 미만의 필름 두께를 위한 옵션 고정 두께 필름 제조기(그림 1).

푸셔와 웨이스트 트레이를 장착함(그림 2, 그림 3).

다양한 폭의 스퀴지가 옵션으로 제공됩니다.

                           그림 1               그림 2                   그림 3

참고사항: 표시된 구성으로 제조된 필름의 두께는 일반적으로 ≥10um입니다.

진공 펌프 (옵션)

진공 펌프는 표준 장비에 포함되지 않지만, 옵션 진공 펌프를 사용하여 기판의 흡착 및 고정이 가능합니다.

옵션으로 펌핑 속도가 120L/min인 오일 프리 건식 펌프도 제공됩니다.

진공 펌프 연결

진공 펌프 켜기/끄기 제어 장치는 코터 전면 패널에 있고, 진공 펌프 전원 잭은 코터 후면에 있습니다.

진공 펌프는 아래 그림과 같이 8mm OD 호스를 통해 코터에 연결되며, 이 호스는 장치와 함께 표준으로 제공됩니다.

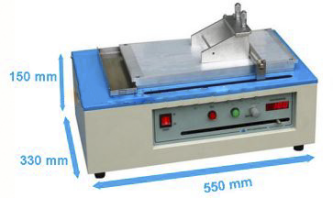

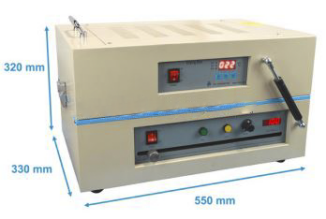

제품 크기 및 무게

응용 프로그램 노트

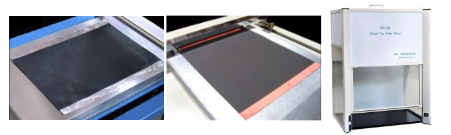

1. 그림 1과 2는 리튬 이온 배터리의 양극 및 음극 코팅을 보여줍니다.

 2. 증발된 용매를 쉽게 제거하기 위해 코터를 통풍식 후드(그림 3) 에서 작동하는 것이 좋습니다 .

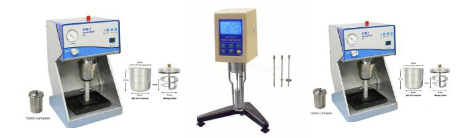

3. 슬러리 혼합에는 진공 믹서가 필요할 수 있습니다. 진공 환경에서 슬러리를 혼합하면 코팅된 슬러리가 기포를 생성하지 않고 균일하고 평평하게 펴집니다(그림 4 ).

4. 슬러리의 점도를 측정하려면 점도계가 필요할 수 있습니다(그림 5 ).

5. 압출코팅의 경우 믹서(압출코팅, 캐스트코팅)가 필요할 수 있습니다(그림 6  ).

               그림 1                     그림 2                        그림 3

          그림 4                              그림 5                             그림 6
