볼밀 탱크 용량(ML)

100L

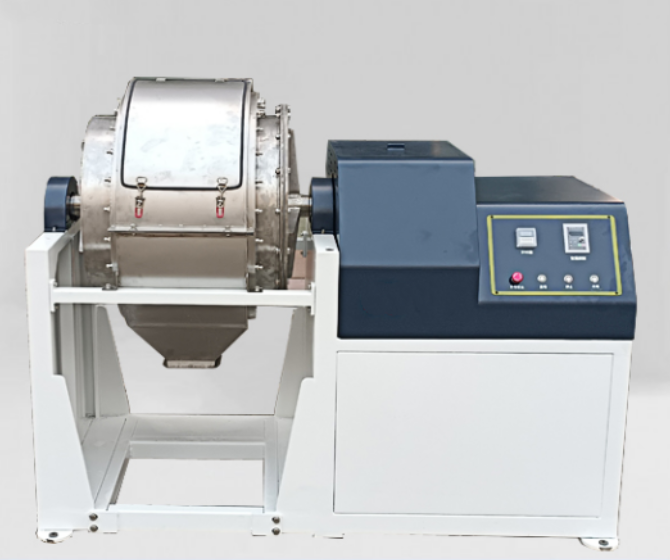

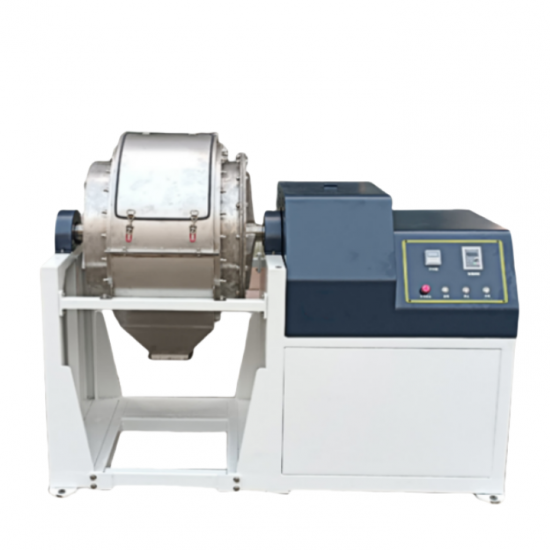

볼밀 탱크의 구조 및 크기

1. 분쇄 탱크 구조: 내부 실린더는 직선 실린더 구조이며, 실린더 본체와 양쪽 플레이트는 304 스테인리스 스틸로 만들어졌으며, 두 측벽은 샤프트의 두 끝을 연결하도록 강화되었으며, 내부 라이너는 20mm 알루미나 U자형 카드 슬롯 브릭으로 라이닝되었습니다.

2. 실린더 본체에는 분쇄구(공급구와 배출구 모두)가 있으며, 견고한 분쇄 커버와 네트 볼 배출 분쇄 커버가 있습니다. 분쇄 커버와 배출 스크린은 퀵 록 장치로 고정됩니다.

3. 배기장치가 있는 실린더.

4. 분쇄 탱크 내부의 기준 크기  는 Φ542×576mm입니다.

탱크 당 최대 적재량

재료 및 분쇄 매체는 부피의 2/3를 초과해서는 안 됩니다.

커버 받기

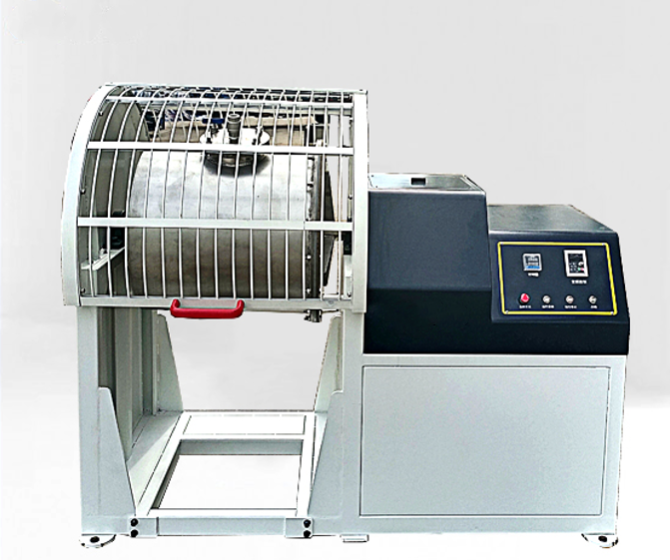

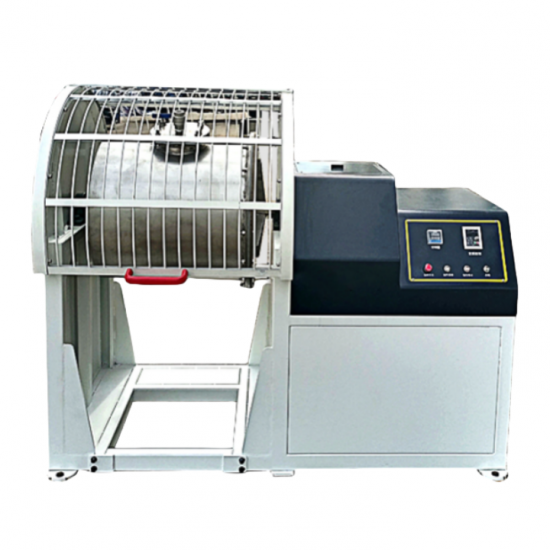

스테인리스 스틸 집진 커버를 사용한 건식 분쇄, 안전 커버를 사용한 습식 분쇄

세라믹 내부 실린더

실린더 내벽은 두께 20mm의 알루미나 벽돌로 마감되어 있으며, 벽돌에는 U자형 카드 슬롯이 있습니다. 이 접착제는 톨루엔, 알코올, 프로필 아세테이트, 이소부탄올과 같은 내마모성 및 화학 용매에 대한 내성을 가지고 있습니다.

피드 크기

10mm 이하 취성재료, 기타 3mm 이하

배출 크기

50~1000메시(소재 특성에 따라 다름)

회전 속도

0~52rpm(±2)

속도 조절 모드

가변 주파수 속도 조절(타이머 범위 0 ~ 99시간 99분)

지면으로부터의 출구 거리(MM)

약 400명

입구 크기 및 기타

분쇄 탱크 커버 의 바닥은  탱크의 아크에 맞춰져 있으며, 공급구의 크기는 205*205mm입니다(자세한 내용은 확정된 설계 도면을 참조하세요).

배출 방법

볼 체로 분리된 공급 및 하역의 반자동 위치 조정

작동 전압

3상 380V, 50HZ

주 모터 전력 및 인버터 전력

2.2KW (모터 브랜드는 Dedong, 인버터 브랜드는 Delixi)

감속기어

평행축 헬리컬기어 감속기 K67-Y2.2-6P-18.26-M3-C1을 채택하였습니다.

장비 참조 크기(MM)

1500(길이) *780(폭) *1240(높이)

장비 기준 중량(KG)

약 400명
